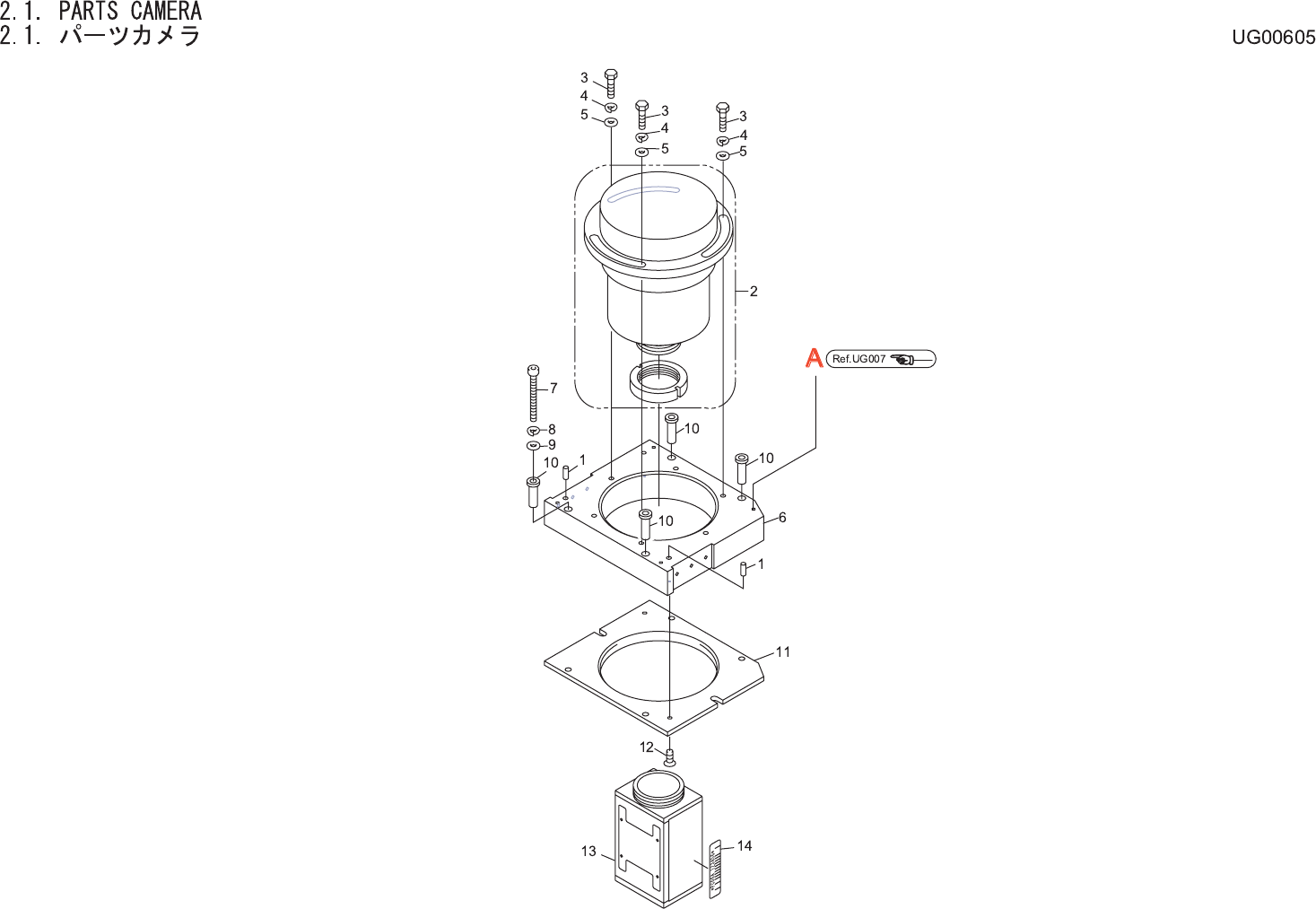

2.1. PARTS CAMERA
2.1. パーツカメラ
UG00605
No. Drg.No. & Code No. QTY Description Rating
Materials
Remarks
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
1 H2093E 2 PIN, PARALLEL ピン 平行 ﾟ4X10 Aｼｭｽﾃﾝﾚｽ OT
2 XR00072 1 LENS レンズ VG051 OT
3 H5178A 3 BOLT, HEX ボルト 六角 M05X020 FE
4 W1023A 3 WASHER, LOCK ワッシャ スプリング 5M/M FE
5 W1044A 3 WASHER, FLAT ワッシャ 平 4W-5 FE
6 PM02898 1 BKT ＢＫＴ FE
7 H5296A 4 BOLT, HEX SOCKET ボルト 六角穴 M04X040 FE
8 W1022A 4 WASHER, LOCK ワッシャ スプリング 4M/M FE
9 W1041A 4 WASHER, FLAT ワッシャ 平 4M/MX0.8X9(1W-4) FE
10 PH00380 4 BUSHING ブシュ PL
11 PH00370 1 BKT ＢＫＴ PL
12 K5357T 2 SCREW, HEX SOCKET COUNTERSUNK 小ネジ 六角穴皿 M03X008 FE
13 XK00792 1 CAMERA カメラ CSB4000F-21 OT
14 PX0168
0
1 SEAL, BAR COD
E
シール バーコード OT
