2. VISION SYSTEM / 画像処理 128 PTS-NXT-08JE
2.2. PARTS CAMERA LIGHT
2.2. パーツカメラライト
UG00705
No. Drg.No. & Code No. QTY Description Rating
Materials
Remarks
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
1 PB24690 1 COVER カバー FE
2 K51995 4 SCREW, WASHER ASS'Y 小ネジ 座金組込み M03X012 ﾅﾍﾞｾﾑｽ P4 FE
5 AA65804 4 BOLT ボルト OT
6 PM02874 4 BOLT ボルト FE
7 W1022A 4 WASHER, LOCK ワッシャ スプリング 4M/M FE
8 PM02884 4 WASHER ワッシャ FE
9 XK03720 1 COVER, GLASS カバー ガラス OT
10 DBGC1670 8 HOLDER, LIGHT ホルダ ライト OT
11 XK03400 8 BOARD, PRINTED CIRCUIT 基板 プリント OT
12 XK02930 1 BOARD, PRINTED CIRCUIT 基板 プリント OT
13 H5282A 4 BOLT, HEX SOCKET ボルト 六角穴 M03X030 FE
14 W1021A 4 WASHER, LOCK ワッシャ スプリング 3M/M FE
15 W1040A 8 WASHER, FLAT ワッシャ 平 3M/MX0.5X7 FE
16 W1042A 4 WASHER, FLAT ワッシャ 平 4W-3 FE
17 K51757 16 SCREW, C/R PAN 小ネジ 十穴鍋 M02.5X006 ｽﾃﾝﾚｽ FE
18 W1020H 16 WASHER, LOCK ワッシャ スプリング 2.5M/M FE
19 W1039H 16 WASHER, FLAT ワッシャ 平 2.5M/M FE
20 S32270 4 SPACER スペーサ CZ-315 OT
21 XK03110 1 BOARD, PRINTED CIRCUIT 基板 プリント OT
22 N1076A 8 NUT, HEX ナット 六角 M 3 P=0.5 FE
23 AA17514 1 LAMP ランプ OT
40 AA17602 1 BOARD 基板 OT
41 AA17315 1 LAMP ランプ OT
42 PX01690 1 SEAL, BAR CODE シール バーコード PL
43 PX02170 1 SEAL, BAR CODE シール バーコード PL
44 PZ25700 1 SEAL シール PL
45 AA17709 1 COVER カバー OT
46 AA1740
4
1 LAMP ラン
プ
OT
2. VISION SYSTEM / 画像処理 127 PTS-NXT-08JE
2. VISION SYSTEM / 画像処理 128 PTS-NXT-08JE

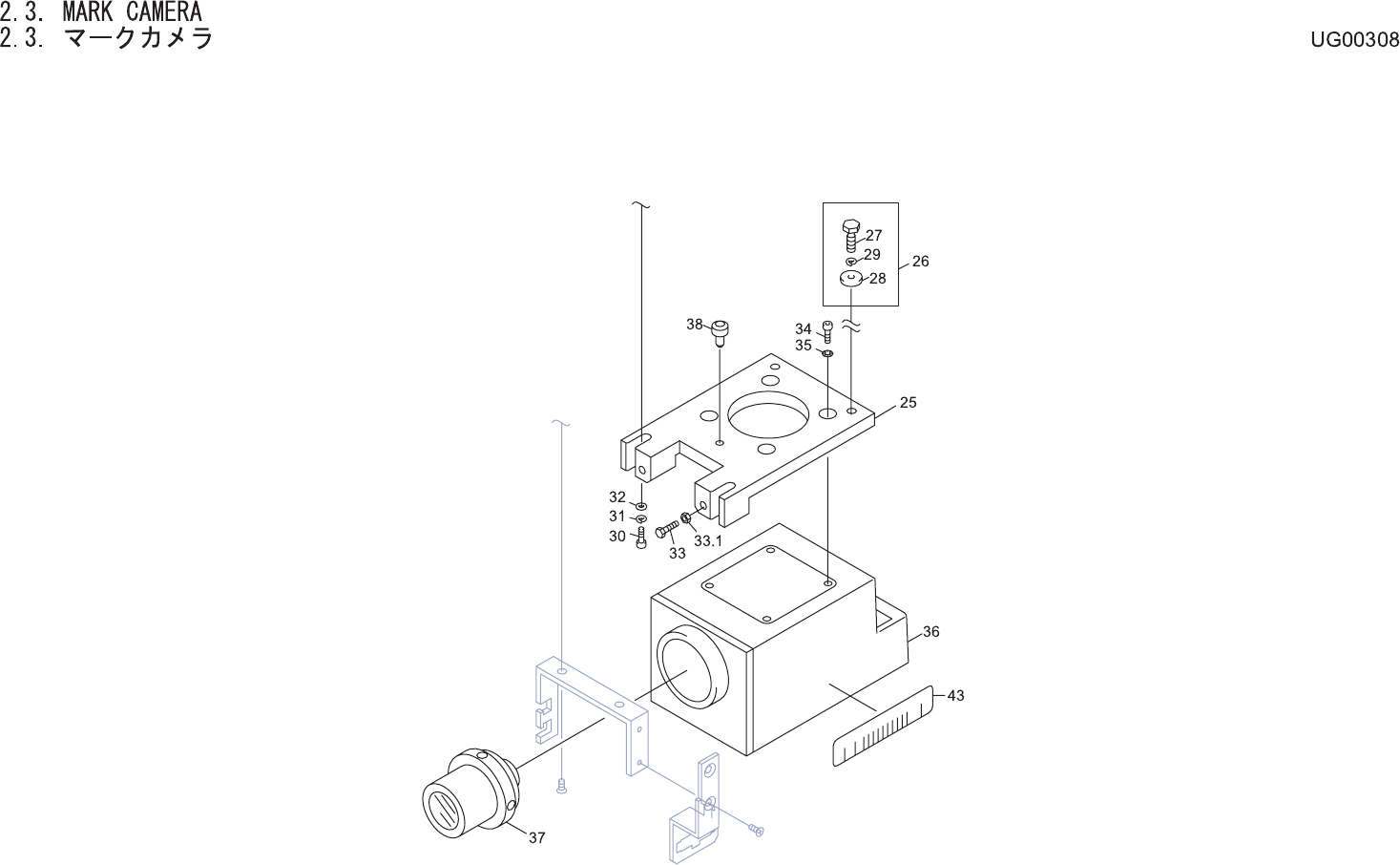

2.3. MARK CAMERA
2.3. マークカメラ
UG00308
No. Drg.No. & Code No. QTY Description Rating
Materials
Remarks
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
25 PH00392 1 BKT ＢＫＴ PL 0deg
26 AA65900 2 BOLT, HEX ボルト 六角 OT
27 PM23670 2 BOLT, HEX ボルト 六角 FE
28 PM12100 2 WASHER, FLAT ワッシャ 平 FE
29 W1021A 2 WASHER, LOCK ワッシャ スプリング 3M/M FE
30 H5263A 2 BOLT, HEX SOCKET ボルト 六角穴 M03X018 FE
31 W1021A 2 WASHER, LOCK ワッシャ スプリング 3M/M FE
32 PB41961 2 WASHER ワッシャ FE
33 PM52691 2 BOLT, POSITIONING ボルト 位置決め STCB4-20 FE
33.1 N1012T 2 NUT ナット ANN4-0.5 OT
34 H5274A 4 BOLT, HEX SOCKET ボルト 六角穴 M03X006 FE
35 W1010A 4 WASHER, CONICAL ワッシャ 皿 M-3-L FE
36 XK00802 1 CAMERA カメラ CSB8550DiF-01 OT
37 XR00080 1 LENS レンズ VG031 OT
38 PM52660 1 PIN, LOCATING ピン 位置決め FE
43 PX0166
0
1 SEAL, BAR COD
E
シール バーコード OT
