2.8. PARTS CAMERA LIGHT(HIGH RESOLUTION CAMERA) 2.8. パーツカメラライト(高分解能カメラ) UG00801 No. Drg.No. & Code No. QTY Description Rating Materials Remarks 番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考 1 PB65481 1 COVER カバー FE 2 K51995 4 SC…
A
AA
Ref.
PARTS CAMERA
12
15
14
13
7
6
21
20
20
22
20
20
19
18
17
22
22
22
15
15
15
16
11
10
22
15
43
44
42
8
2
1
5
23
3
UG00801
2. VISION SYSTEM / 画像処理 138 PTS-NXT-08JE

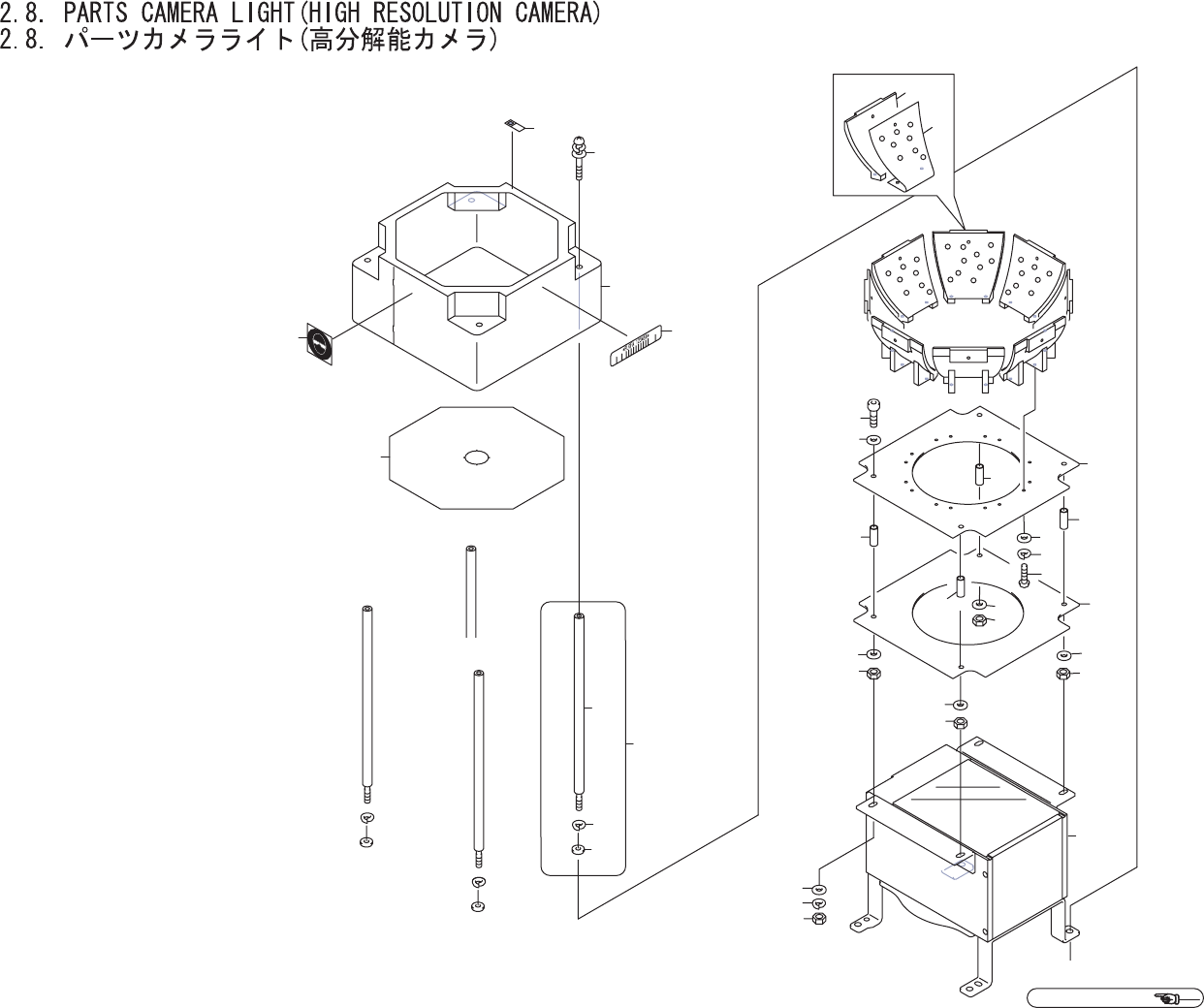

2.8. PARTS CAMERA LIGHT(HIGH RESOLUTION CAMERA)
2.8. パーツカメラライト(高分解能カメラ)
UG00801
No. Drg.No. & Code No. QTY Description Rating
Materials
Remarks
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
1 PB65481 1 COVER カバー FE
2 K51995 4 SCREW, WASHER ASS'Y 小ネジ 座金組込み M03X012 ﾅﾍﾞｾﾑｽ P4 FE
3 XK03143 1 COVER, GLASS カバー ガラス OT
5 AA3XK01 4 BOLT ボルト OT
6 PM98571 4 BOLT ボルト FE
7 W1022A 4 WASHER, LOCK ワッシャ スプリング 4M/M FE
8 PM02884 4 WASHER ワッシャ FE
10 DBGC1670 8 HOLDER, LIGHT ホルダ ライト OT
11 XK03600 8 BOARD, PRINTED CIRCUIT 基板 プリント OT
12 XK02930 1 BOARD, PRINTED CIRCUIT 基板 プリント OT
13 H5282A 4 BOLT, HEX SOCKET ボルト 六角穴 M03X030 FE
14 W1021A 4 WASHER, LOCK ワッシャ スプリング 3M/M FE
15 W1040A 8 WASHER, FLAT ワッシャ 平 3M/MX0.5X7 FE
16 W1042A 4 WASHER, FLAT ワッシャ 平 4W- 3 FE
17 K51757 16 SCREW, C/R PAN 小ネジ 十穴鍋 M02.5X006 ｽﾃﾝﾚｽ FE
18 W1020H 16 WASHER, LOCK ワッシャ スプリング 2.5M/M FE
19 W1039H 16 WASHER, FLAT ワッシャ 平 2.5M/M FE
20 S32270 4 SPACER スペーサ CZ-315 OT
21 XK03110 1 BOARD, PRINTED CIRCUIT 基板 プリント OT
22 N1076A 8 NUT, HEX ナット 六角 M 3 P=0.5 FE
23 AA2RT03 1 LAMP ランプ OT
42 PX04790 1 SEAL, BAR CODE シール バーコード PL
43 PX04780 1 SEAL, BAR CODE シール バーコード OT
44 PZ2570
0
1 SEAL シール PL
2. VISION SYSTEM / 画像処理 139 PTS-NXT-08JE
