3.1.1. 2M-BASE 1/9
3.1.1. 2M-ベース 1/9
UB00555
No. Drg.No. & Code No. QTY Description Rating
Materials
Remarks
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
57 H2063T 2 PIN, SPRING ピン スプリング ﾟ5X25 OT
58 PM02291 2 COVER カバー FE
59 K5257A 8 SCREW, HEX SOCKET BUTTON 小ネジ 六角穴ボタン M04X008 FE
60 W1022A 8 WASHER, LOCK ワッシャ スプリング 4M/M FE
62 PT00132 2 BLOCK, STOPPER ブロック ストッパ FE
63 H5299A 4 BOLT, HEX SOCKET ボルト 六角穴 M05X012 FE
64 W1012A 4 WASHER, CONICAL ワッシャ 皿 M-5-L FE
65 PM00911 4 SHAFT シャフト FE
66 H3053T 4 BEARING, DRY ベアリング ドライ DUB1420 OT
67 PG02182 2 STOPPER ストッパ PL
67.1 PM72810 2 COLLAR カラー FE
67.2 H5275A 2 BOLT, HEX SOCKET ボルト 六角穴 M03X008 FE
67.3 W1021A 2 WASHER, LOCK ワッシャ スプリング 3M/M FE
67.4 W1040A 2 WASHER, FLAT ワッシャ 平 3M/MX0.5X7 FE
68 PT00140 2 PLATE プレート FE
69 H5322A 4 BOLT, HEX SOCKET ボルト 六角穴 M06X015 FE
70 W1013A 4 WASHER, CONICAL ワッシャ 皿 M-6-H FE
71 PZ00280 4 SPRING スプリング FE
92 AA15701 2 GUIDE, CLAMP ガイド クランプ OT
93 H5298A 8 BOLT, HEX SOCKET ボルト 六角穴 M05X010 FE
94 W1012A 8 WASHER, CONICAL ワッシャ 皿 M-5-L FE
95 PT00160 2 GUIDE ガイド FE
96 PM02970 8 ROLLER ローラ FE
97 PM35900 4 PIN, ROLLER ピン ローラ FE
98 N4018A 4 SCREW, HEX SOCKET SET ネジ 六角穴止め M03X003 ｸﾎﾞﾐｻｷ FE
99 H21468 4 PIN, PARALLEL ピン 平行 MS5-10 FE
100 PM01363 4 GUIDE ガイド FE
101 H5292T 8 BOLT, HEX SOCKET ボルト 六角穴 M04X022 FE
102 W1011A 8 WASHER, CONICAL ワッシャ 皿 M-4-L FE
103 H2063A 4 PIN, SPRING ピン スプリング 5ﾟX18 OT
104 PM01201 2 PIN, GUIDE ピン ガイド FE
105 H5341A 2 BOLT, HEX SOCKET ボルト 六角穴 M08X020 FE
106 W1014
A
2 WASHER, CONICA
L
ワッシャ 皿 M- 8-H FE
3. BASE / ベース 142 PTS-NXT-08JE
This page intentionally blank.
3. BASE / ベース 143 PTS-NXT-08JE

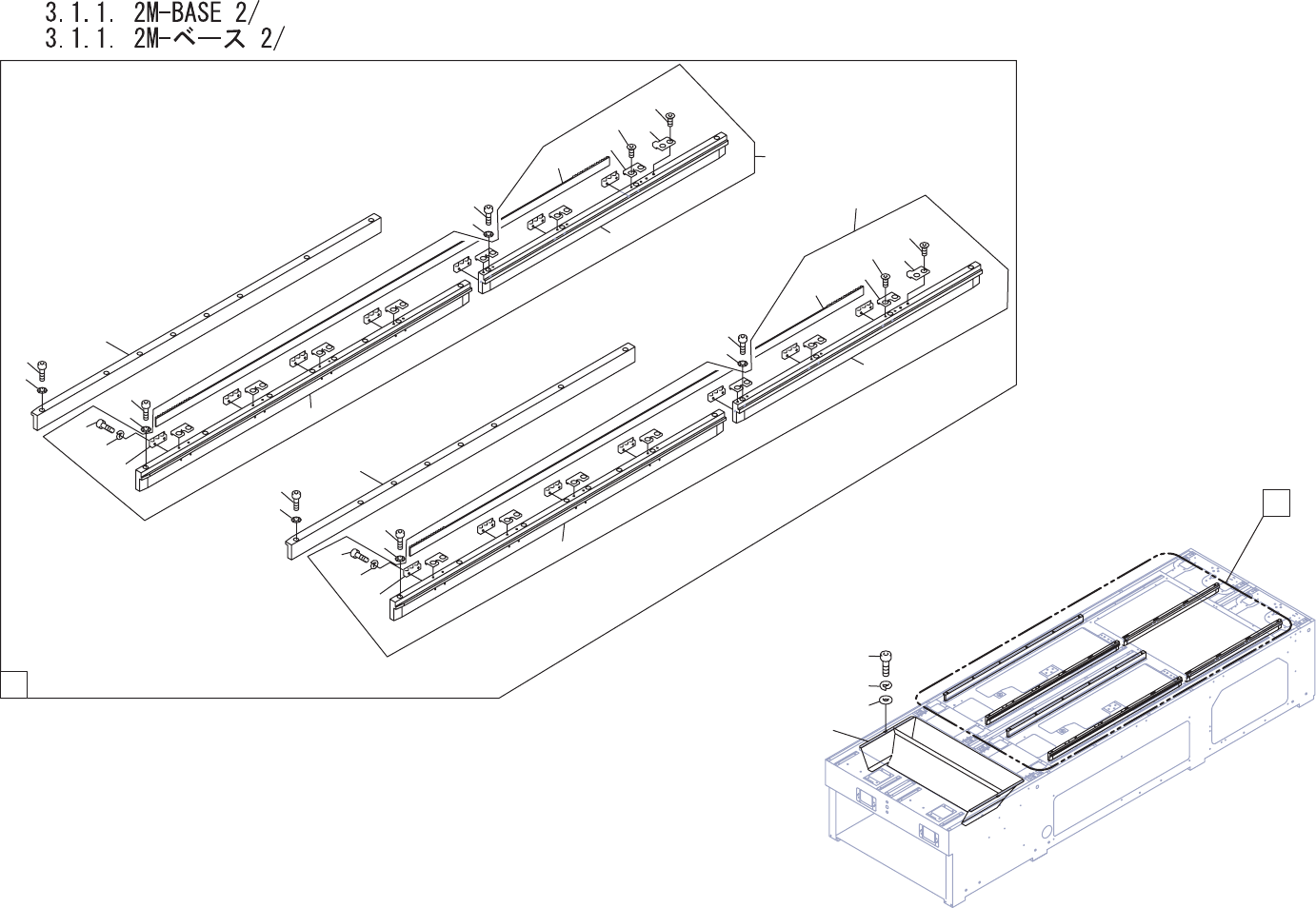

A
SS
SS
M
1
8
9
15
17
16
14
13
10.1
10.2
14
13
10.1
10.2
7
2
3
11
12
1
8
9
15
17
16
7
2
3
11
12
18
18
10
10
7.1
20
19
21
22
7.1
UB00555
