3. BASE / ベース 146 PTS-NXT-08JE
3.1.1. 2M-BASE 2/
3.1.1. 2M-ベース 2/
UB00555
No. Drg.No. & Code No. QTY Description Rating
Materials
Remarks
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
1 PT00491 2 GUIDE ガイド FE
2 H5294A 16 BOLT, HEX SOCKET ボルト 六角穴 M04X030 FE
3 W1011A 16 WASHER, CONICAL ワッシャ 皿 M-4-L FE
7 PT00501 2 GUIDE ガイド FE
7.1 AA15406 2 BELT ベルト OT
8 H5294A 16 BOLT, HEX SOCKET ボルト 六角穴 M04X030 FE
9 W1011A 16 WASHER, CONICAL ワッシャ 皿 M-4-L FE
10 PT00520 2 GUIDE ガイド FE
10.1 PT00290 2 BLOCK, STOPPER ブロック ストッパ FE
10.2 K5359H 4 SCREW, HEX SOCKET COUNTERSUNK 小ネジ 六角穴皿 M04X010 FE
11 H5294A 8 BOLT, HEX SOCKET ボルト 六角穴 M04X030 FE
12 W1011A 8 WASHER, CONICAL ワッシャ 皿 M-4-L FE
13 PT00220 14 RETAINER 押え FE
14 K5359H 28 SCREW, HEX SOCKET COUNTERSUNK 小ネジ 六角穴皿 M04X010 FE
15 PT00210 14 RETAINER 押え FE
16 H5275A 28 BOLT, HEX SOCKET ボルト 六角穴 M03X008 FE
17 W1010A 28 WASHER, CONICAL ワッシャ 皿 M-3-L FE
18 XB00770 2 BELT, TIMING ベルト タイミング OT
19 PB33993 1 CHUTE, DISCHARGE シュート 排出 FE
20 H5288A 2 BOLT, HEX SOCKET ボルト 六角穴 M04X010 FE
21 W1022A 2 WASHER, LOCK ワッシャ スプリング 4M/M FE
22 W1043
A
2 WASHER, FLA
T
ワッシャ 平 4W- 4 FE
3. BASE / ベース 145 PTS-NXT-08JE
3. BASE / ベース 146 PTS-NXT-08JE

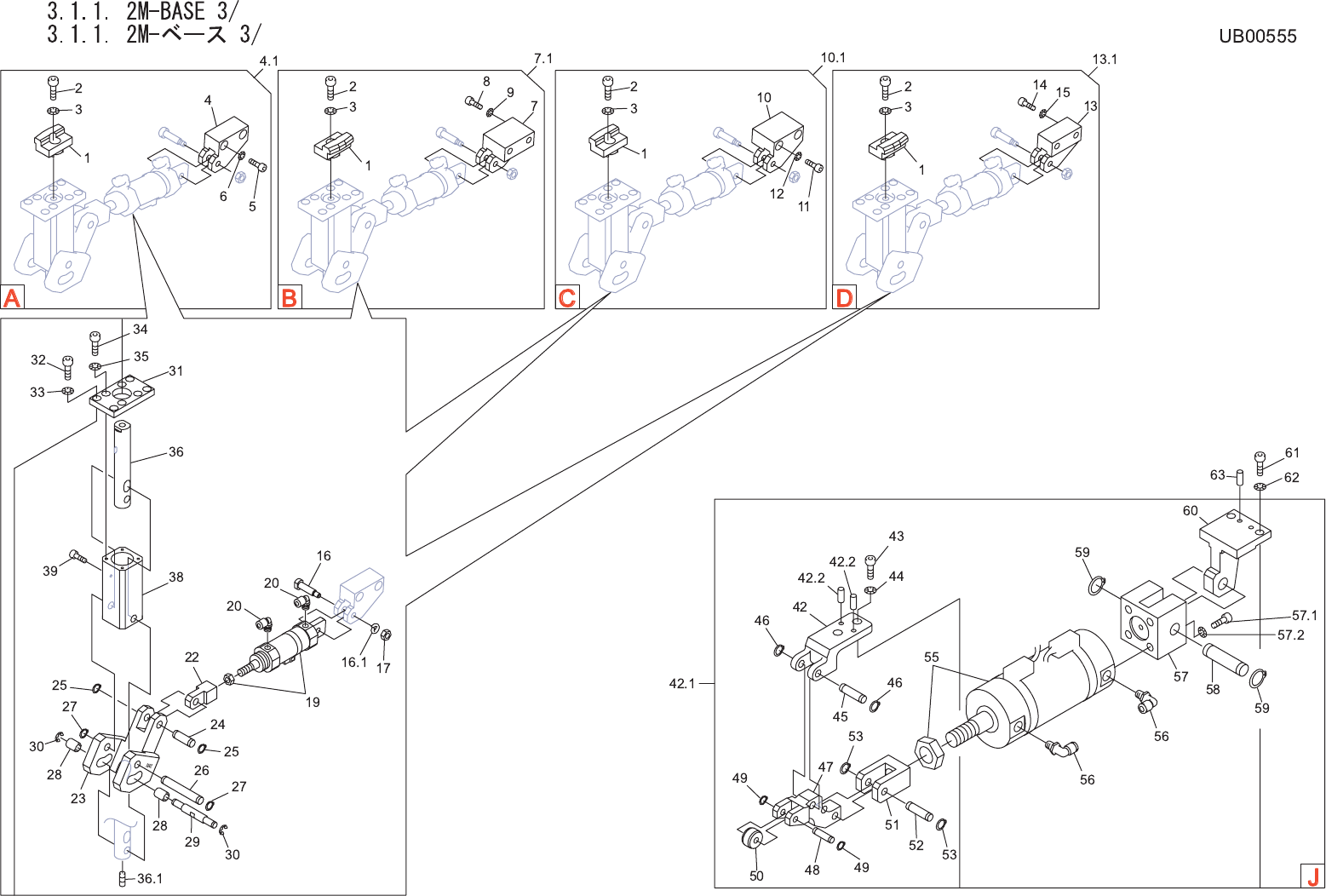

3.1.1. 2M-BASE 3/
3.1.1. 2M-ベース 3/
UB00555
No. Drg.No. & Code No. QTY Description Rating
Materials
Remarks
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
1 PT00390 4 JAW 爪 FE
2 H5341A 4 BOLT, HEX SOCKET ボルト 六角穴 M08X020 FE
3 W1014A 4 WASHER, CONICAL ワッシャ 皿 M-8-H FE
4 PT00890 1 BKT, CYLINDER ＢＫＴ シリンダ FE
4.1 AA13517 1 CLAMPER クランパ OT
5 H5326A 2 BOLT, HEX SOCKET ボルト 六角穴 M06X025 ｾﾞﾝﾈｼﾞ FE
6 W1013A 2 WASHER, CONICAL ワッシャ 皿 M- 6-H FE
7 PT00910 1 BKT, CYLINDER ＢＫＴ シリンダ FE
7.1 AA13616 1 CLAMPER クランパ OT
8 H5326A 2 BOLT, HEX SOCKET ボルト 六角穴 M06X025 ｾﾞﾝﾈｼﾞ FE
9 W1013A 2 WASHER, CONICAL ワッシャ 皿 M- 6-H FE
10 PT00920 1 BKT, CYLINDER ＢＫＴ シリンダ FE
10.1 AA13716 1 CLAMPER クランパ OT
11 H5326A 2 BOLT, HEX SOCKET ボルト 六角穴 M06X025 ｾﾞﾝﾈｼﾞ FE
12 W1013A 2 WASHER, CONICAL ワッシャ 皿 M- 6-H FE
13 PT00900 1 BKT, CYLINDER ＢＫＴ シリンダ FE
13.1 AA13415 1 CLAMPER クランパ OT
14 H5326A 2 BOLT, HEX SOCKET ボルト 六角穴 M06X025 ｾﾞﾝﾈｼﾞ FE
15 W1013A 2 WASHER, CONICAL ワッシャ 皿 M- 6-H FE
16 PM52570 4 PIN ピン FE
16.1 W1024A 4 WASHER, LOCK ワッシャ スプリング 6M/M FE
17 N1085A 4 NUT, HEX ナット 六角 M 6 P=1.0 FE
19 XS00861 4 CYLINDER, AIR シリンダ エアー OT
20 Y3049W 8 UNION, ELBOW ユニオン エルボ KJL06-01S (ｼﾛ) OT
22 PM01014 4 KNUCKLE ナックル FE
23 PT00630 4 LEVER レバー FE
24 PM52550 4 PIN ピン FE
25 S1031A 8 CIR-CLIP サークリップ STW 10 OT
26 PM52530 4 PIN ピン FE
27 S1031A 8 CIR-CLIP サークリップ STW 10 OT
28 R50015 8 ROLLER ローラ IRT815 OT
29 PM01122 4 PIN ピン FE
30 S1025A 8 CIR-CLIP サークリップ ST-EW- 7 OT
31 PM23350 4 PLATE プレート FE
32 H5298A 16 BOLT, HEX SOCKET ボルト 六角穴 M05X010 FE
33 W1012A 16 WASHER, CONICAL ワッシャ 皿 M-5-L FE
34 H5298A 16 BOLT, HEX SOCKET ボルト 六角穴 M05X010 FE
35 W1012A 16 WASHER, CONICAL ワッシャ 皿 M-5-L FE
