PTS-NXT-08JE - 第150页
3. BASE / ベース 150 PTS-NXT-08JE
This page intentionally blank.
3. BASE / ベース 149 PTS-NXT-08JE
3. BASE / ベース 150 PTS-NXT-08JE

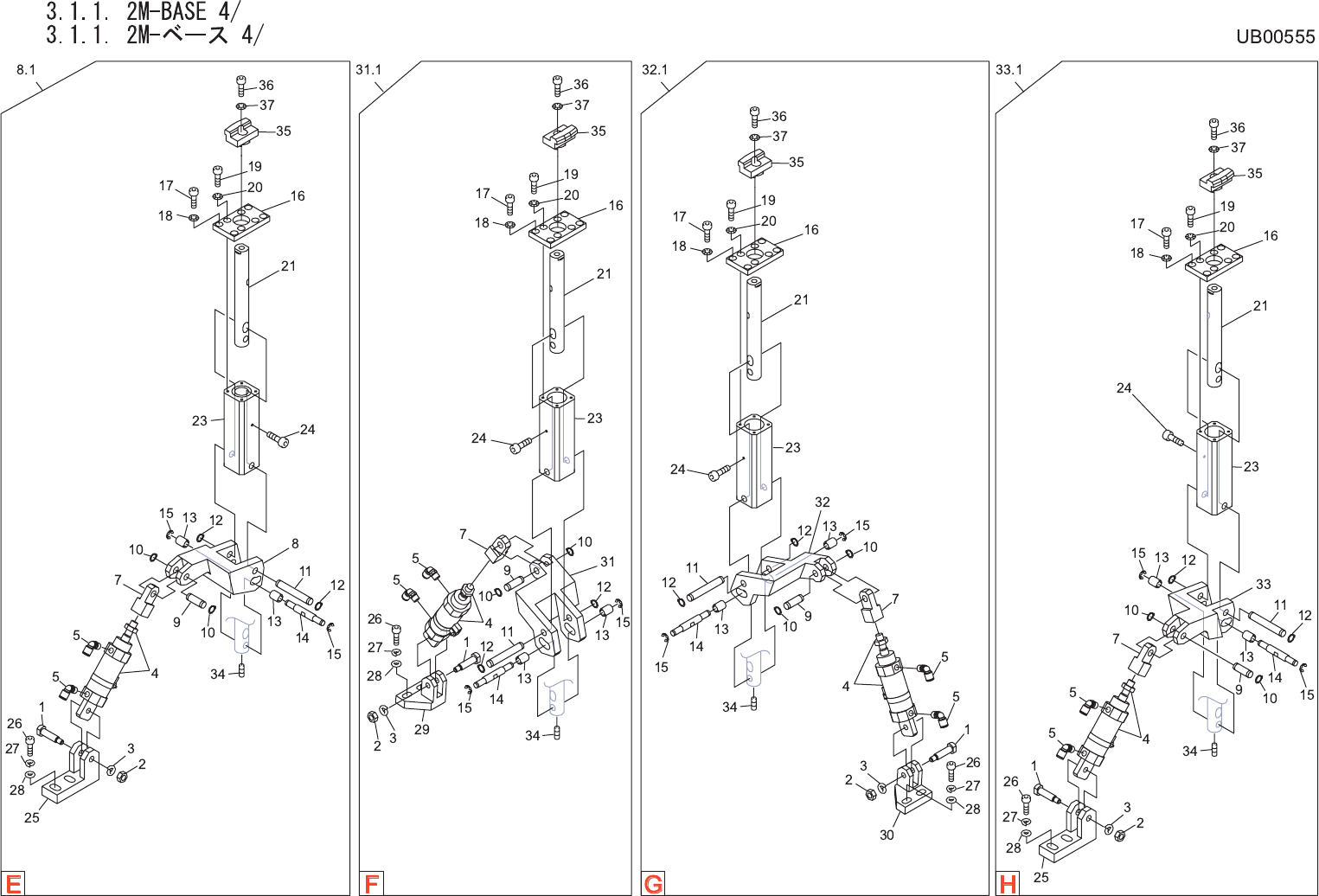

3.1.1. 2M-BASE 4/
3.1.1. 2M-ベース 4/
UB00555
No. Drg.No. & Code No. QTY Description Rating
Materials
Remarks
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
1 PM52570 4 PIN ピン FE
2 N1085A 4 NUT, HEX ナット 六角 M 6 P=1.0 FE
3 W1024A 4 WASHER, LOCK ワッシャ スプリング 6M/M FE
4 XS00861 4 CYLINDER, AIR シリンダ エアー OT
5 Y3049W 8 UNION, ELBOW ユニオン エルボ KJL06-01S(ｼﾛ) OT
7 PM01014 4 KNUCKLE ナックル FE
8 PT00640 1 LEVER レバー FE
8.1 AA13914 1 CLAMPER クランパ OT
9 PM52550 4 PIN ピン OT
10 S1031A 16 CIR-CLIP サークリップ STW 10 OT
11 PM52530 4 PIN ピン OT
12 S1031A 16 CIR-CLIP サークリップ STW 10 OT
13 R50015 8 ROLLER ローラ IRT815 OT
14 PM01122 4 PIN ピン FE
15 S1025A 8 CIR-CLIP サークリップ ST-EW- 7 OT
16 PM23350 4 PLATE プレート FE
17 H5298A 16 BOLT, HEX SOCKET ボルト 六角穴 M05X010 FE
18 W1012A 16 WASHER, CONICAL ワッシャ 皿 M-5-L FE
19 H5298A 16 BOLT, HEX SOCKET ボルト 六角穴 M05X010 FE
20 W1012A 16 WASHER, CONICAL ワッシャ 皿 M-5-L FE
21 PM01102 4 SHAFT シャフト FE
23 PM26021 4 HOLDER ホルダ FE
24 PM52490 4 BOLT ボルト OT
25 PT00930 2 BKT, CYLINDER ＢＫＴ シリンダ FE
26 H5326A 8 BOLT, HEX SOCKET ボルト 六角穴 M06X025 ｾﾞﾝﾈｼﾞ FE
27 W1024A 8 WASHER, LOCK ワッシャ スプリング 6M/M FE
28 W1045A 8 WASHER, FLAT ワッシャ 平 4W- 6 FE
29 PT00940 1 BKT, CYLINDER ＢＫＴ シリンダ FE
30 PT00950 1 BKT, CYLINDER ＢＫＴ シリンダ FE
31 PT00660 1 LEVER レバー FE
31.1 AA14114 1 CLAMPER クランパ OT
32 PT00670 1 LEVER レバー FE
32.1 AA14014 1 CLAMPER クランパ OT
33 PT00650 1 LEVER レバー FE
33.1 AA13814 1 CLAMPER クランパ OT
34 N4046A 4 SCREW, HEX SOCKET SET ネジ 六角穴止め M06X008 ｸﾎﾞﾐｻｷ FE
35 PT00390 4 JAW 爪 FE
36 H5341A 4 BOLT, HEX SOCKET ボルト 六角穴 M08X020 FE
3. BASE / ベース 151 PTS-NXT-08JE
