1.1.1. H08/H12-NOZZLES 1.1.1. H08/H12-ノズル No. Drg.No. & Code No. QTY Description Rating Materials Remarks 番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考 1 AA1AT04 1 NOZZLE ノズル OT R07-003-070 2 AA05603 1 NOZZLE ノズル OT R07-004-070 …
A
AA05803
R07-010-070
AA20A03
R07-013-070
AA20B03
R07-018-070
AA20C03
R07-025-070
AA20D03
R07-037-070
AA20E03
R07-050-070
AA1AT04
R07-003-070
0.375 1.0
1.3
1.8
2.5
5.0
AA05603
R07-004-070
AA05703
R07-007-070
0.45
0.7
3.75
AA06404
R07-013M-070
1.3 MELF
AA19G04
R07-018M-070
1.8 MELF
1.3
AA06504
R07-025M-070
2.5 MELF
2.5
1.8
AA06302
R07-050G-070
5.0G
5.0
AA0WT05
R07-025G-070
2.5G
2.5
AA18C02
R07-037G-070
3.7G
3.75
14.1
14.2
15.1
15.2
14
2
3
5
6
7
8
9
10
11
13
14
1512
1. PARTS PLACING / 部品装着 16 PTS-NXT-08JE

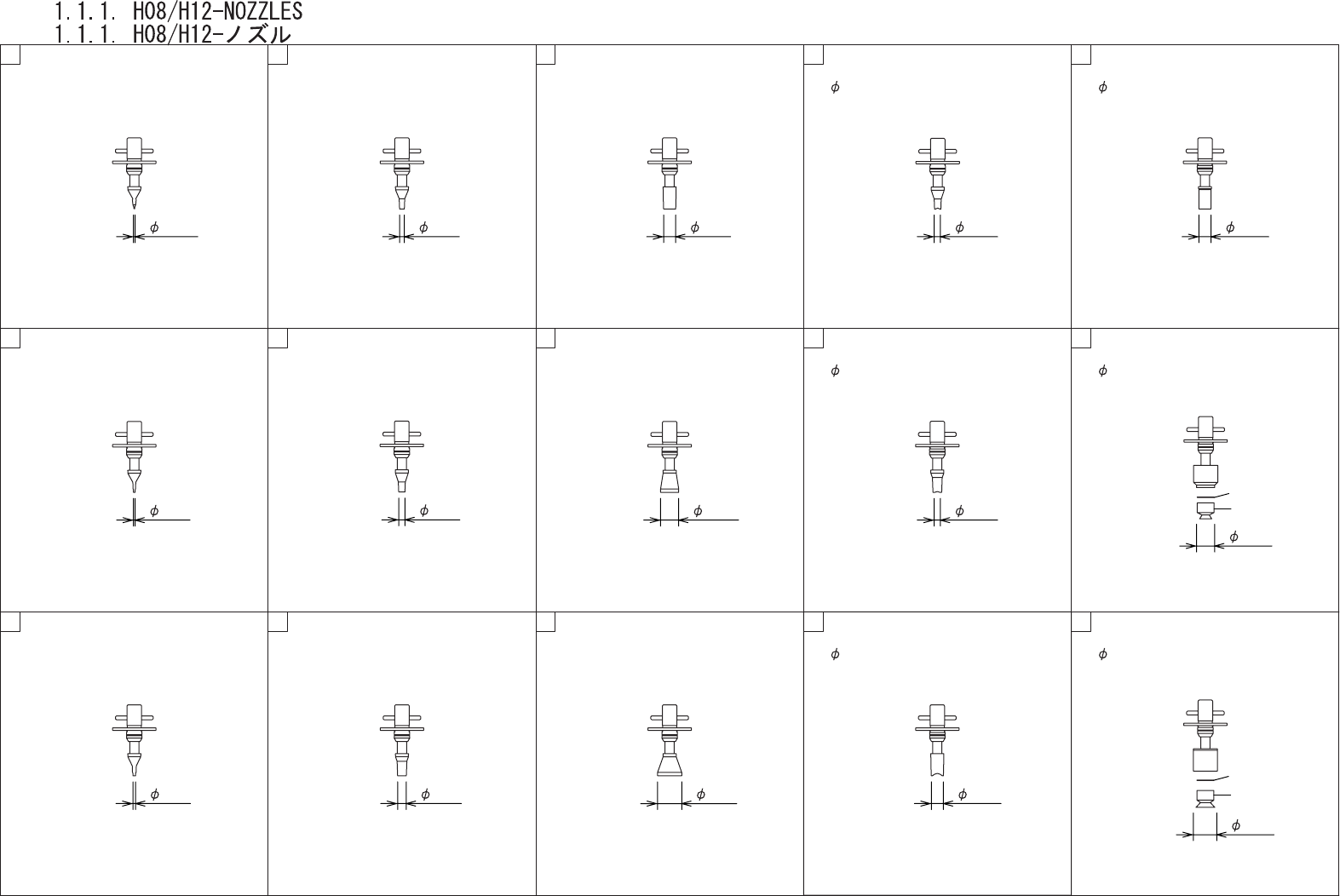

1.1.1. H08/H12-NOZZLES
1.1.1. H08/H12-ノズル
No. Drg.No. & Code No. QTY Description Rating
Materials
Remarks
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
1 AA1AT04 1 NOZZLE ノズル OT R07-003-070
2 AA05603 1 NOZZLE ノズル OT R07-004-070
3 AA05703 1 NOZZLE ノズル OT R07-007-070
4 AA05803 1 NOZZLE ノズル OT R07-010-070
5 AA20A03 1 NOZZLE ノズル OT R07-013-070
6 AA20B03 1 NOZZLE ノズル OT R07-018-070
7 AA20C03 1 NOZZLE ノズル OT R07-025-070
8 AA20D03 1 NOZZLE ノズル OT R07-037-070
9 AA20E03 1 NOZZLE ノズル OT R07-050-070
10 AA06404 1 NOZZLE ノズル OT R07-013M-070
11 AA19G04 1 NOZZLE ノズル OT R07-018M-070
12 AA06504 1 NOZZLE ノズル OT R07-025M-070
13 AA0WT05 1 NOZZLE ノズル OT R07-025G-070
14 AA18C02 1 NOZZLE ノズル OT R07-037G-070
14.1 PB30310 1 SHIM シム FE
14.2 H1194K 1 PAD, VACUUM パット バキューム KPA-2-N OT
15 AA06302 1 NOZZLE ノズル OT R07-050G-070
15.1 PB30310 1 SHIM シム FE
15.2 H1339B 1 PAD, VACUU
M
パット バキューム KPA-3.5-N OT
1. PARTS PLACING / 部品装着 17 PTS-NXT-08JE
