A S S S S M S S 1 8 9 15 17 16 14 13 10.1 10.2 14 13 10.1 10.2 7 2 3 11 12 1 8 9 15 17 16 7 2 3 11 12 18 18 10 10 7.1 7.1 20 21 22 19 19 UB00764(4M ( ) 4M Dependent Base) UB00914(4M ( ) 4M Independent Base) 3. BASE / ベース…

100%1 / 877
3.1.3. 4M-BASE 1/11
UB00764(4Mベース(増設型)／4M Dependent Base)
3.1.3. 4M-ベース 1/11
UB00914(4Mベース(自立型)／4M Independent Base)
No. Drg.No. & Code No. QTY Description Rating
Materials
Remarks
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
96 PM02970 16 ROLLER ローラ FE
97 PM35900 8 PIN, ROLLER ピン ローラ FE
98 N4018A 8 SCREW, HEX SOCKET SET ネジ 六角穴止め M03X003 ｸﾎﾞﾐｻｷ FE
99 H21468 8 PIN, PARALLEL ピン 平行 MS5-10 FE
100 PM30070 8 GUIDE ガイド FE
101 H5292T 16 BOLT, HEX SOCKET ボルト 六角穴 M04X022 FE
102 W1011A 16 WASHER, CONICAL ワッシャ 皿 M-4-L FE
103 H2063A 8 PIN, SPRING ピン スプリング 5ﾟX18 OT
104 PM30050 4 PIN, GUIDE ピン ガイド FE
105 H5344A 4 BOLT, HEX SOCKET ボルト 六角穴 M08X035 FE
106 W1014A 4 WASHER, CONICAL ワッシャ 皿 M- 8-H FE
107 PB32831 2 FILTER フィルタ FE
108 K5208A 4 SCREW, C/R TRUSS 小ネジ 十穴トラス M04X006 ﾕﾆｸﾛﾒｯｷ FE
109 PB32821 1 FILTER フィルタ FE
110 K5208
A
2 SCREW, C/R TRUS
S
小ネジ 十穴トラス M04X006 ﾕﾆｸﾛﾒｯ
ｷ
FE
3. BASE / ベース 183 PTS-NXT-08JE
A
SS
SS
M
SS
1
8
9
15
17
16
14
13
10.1
10.2
14
13
10.1
10.2
7
2
3
11
12
1
8
9
15
17
16
7
2
3
11
12
18
18
10
10
7.1
7.1
20
21
22
19
19
UB00764(4M ( ) 4M Dependent Base)
UB00914(4M
( ) 4M Independent Base)
3. BASE / ベース 184 PTS-NXT-08JE

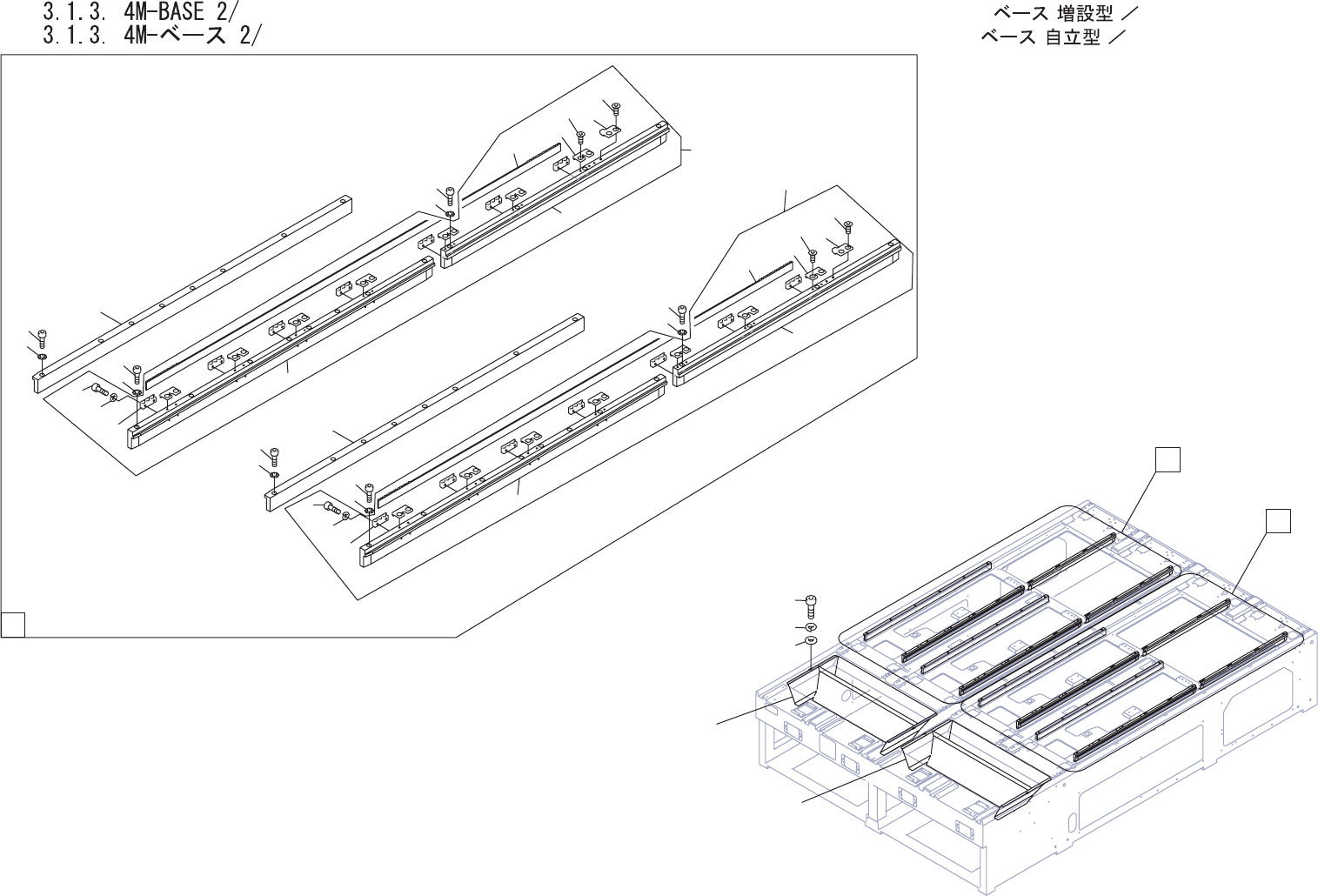

3.1.3. 4M-BASE 2/
UB00764(4Mベース(増設型)／4M Dependent Base)
3.1.3. 4M-ベース 2/
UB00914(4Mベース(自立型)／4M Independent Base)
No. Drg.No. & Code No. QTY Description Rating
Materials
Remarks
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
1 PT00491 4 GUIDE ガイド FE
2 H5294A 32 BOLT, HEX SOCKET ボルト 六角穴 M04X030 FE
3 W1011A 32 WASHER, CONICAL ワッシャ 皿 M-4-L FE
7 PT00501 4 GUIDE ガイド FE
7.1 AA154** 4 BELT ベルト OT
8 H5294A 32 BOLT, HEX SOCKET ボルト 六角穴 M04X030 FE
9 W1011A 32 WASHER, CONICAL ワッシャ 皿 M-4-L FE
10 PT00520 4 GUIDE ガイド FE
10.1 PT00290 4 BLOCK, STOPPER ブロック ストッパ FE
10.2 K5359H 8 SCREW, HEX SOCKET COUNTERSUNK 小ネジ 六角穴皿 M04X010 FE
11 H5294A 16 BOLT, HEX SOCKET ボルト 六角穴 M04X030 FE
12 W1011A 16 WASHER, CONICAL ワッシャ 皿 M-4-L FE
13 PT00220 28 RETAINER 押え FE
14 K5359H 56 SCREW, HEX SOCKET COUNTERSUNK 小ネジ 六角穴皿 M04X010 FE
15 PT00210 28 RETAINER 押え FE
16 H5275A 56 BOLT, HEX SOCKET ボルト 六角穴 M03X008 FE
17 W1010A 56 WASHER, CONICAL ワッシャ 皿 M-3-L FE
18 XB00770 4 BELT, TIMING ベルト タイミング OT
19 PB33993 2 CHUTE, DISCHARGE シュート 排出 FE
20 H5288A 4 BOLT, HEX SOCKET ボルト 六角穴 M04X010 FE
21 W1022A 4 WASHER, LOCK ワッシャ スプリング 4M/M FE
22 W1043
A
4 WASHER, FLA
T
ワッシャ 平 4W- 4 FE
3. BASE / ベース 185 PTS-NXT-08JE
