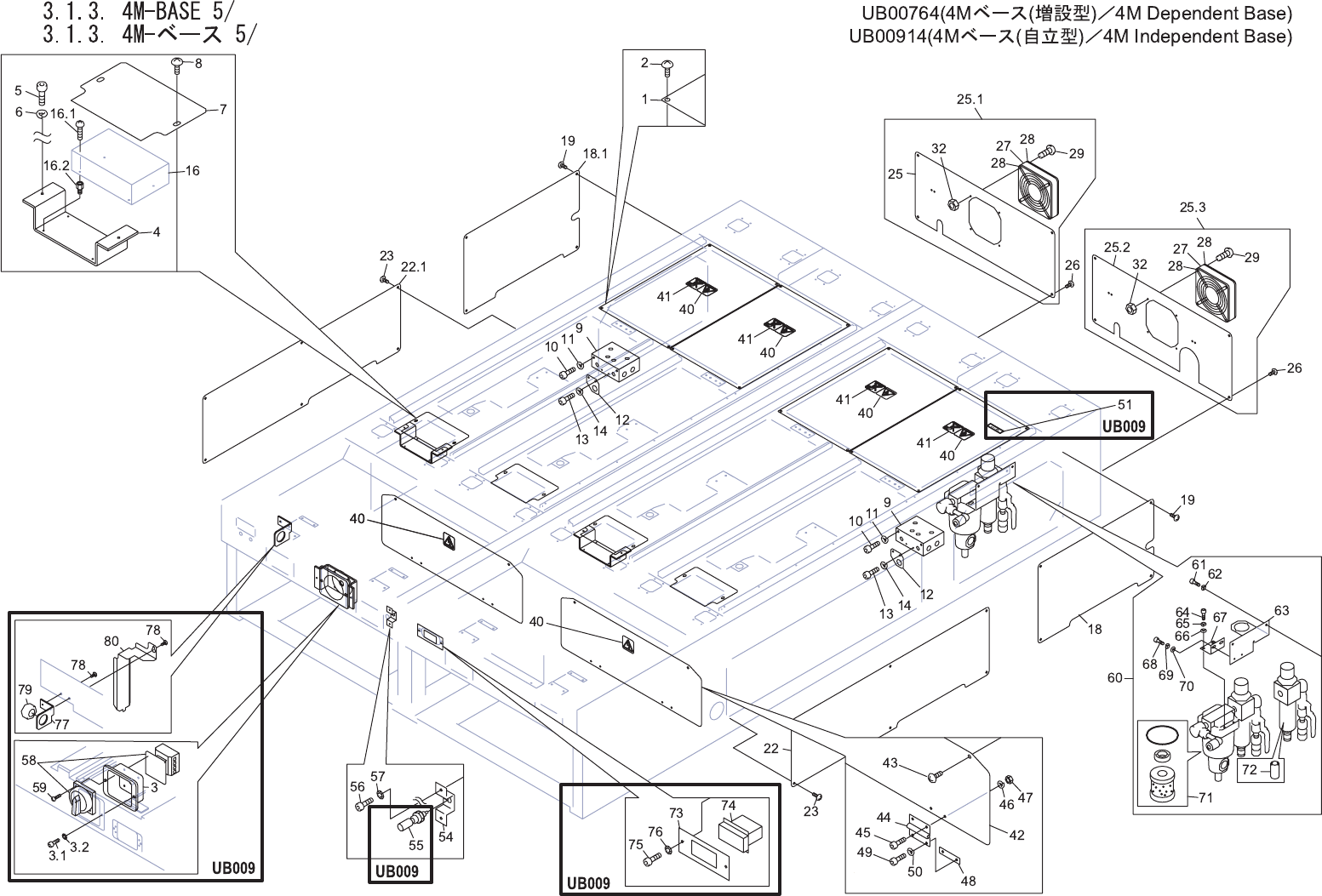

3.1.3. 4M-BASE 5/
UB00764(4Mベース(増設型)／4M Dependent Base)
3.1.3. 4M-ベース 5/
UB00914(4Mベース(自立型)／4M Independent Base)
No. Drg.No. & Code No. QTY Description Rating
Materials
Remarks
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
1 PB00662 4 COVER カバー FE
2 K51711 16 SCREW, C/R TRUSS 小ネジ 十穴トラス M05X006 ﾕﾆｸﾛﾒｯｷ(ｼﾛ) FE
3 PB14062 1 BKT ＢＫＴ FE
3.1 H5287A 2 BOLT, HEX SOCKET ボルト 六角穴 M04X008 FE
3.2 W1011A 2 WASHER, CONICAL ワッシャ 皿 M-4-L FE
4 PB00612 2 BKT ＢＫＴ FE
5 H5298A 4 BOLT, HEX SOCKET ボルト 六角穴 M05X010 FE
6 W1023A 4 WASHER, LOCK ワッシャ スプリング 5M/M FE
7 PB01602 4 COVER カバー FE
8 K51711 8 SCREW, C/R TRUSS 小ネジ 十穴トラス M05X006 ﾕﾆｸﾛﾒｯｷ(ｼﾛ) FE
9 PM29320 2 MANIFOLD, AIR マニホールド エアー AL
10 H5316A 4 BOLT, HEX SOCKET ボルト 六角穴 M05X085 FE
11 W1023A 4 WASHER, LOCK ワッシャ スプリング 5M/M FE
12 PB19471 2 PLATE プレート FE OPTION
13 H5288A 4 BOLT, HEX SOCKET ボルト 六角穴 M04X010 FE
14 W1022A 4 WASHER, LOCK ワッシャ スプリング 4M/M FE
16 XK00060 2 BOARD 基板 FH1212A0 OT
16.1 K5199W 8 SCREW, WASHER ASS'Y 小ネジ 座金組込み M03X004 ﾅﾍﾞｾﾑｽ P4 FE
16.2 S3231A 8 SPACER スペーサ SQ5 FE
18 PB72730 1 COVER カバー FE
18.1 PB72720 1 COVER カバー FE
19 K51711 8 SCREW, C/R TRUSS 小ネジ 十穴トラス M05X006 ﾕﾆｸﾛﾒｯｷ(ｼﾛ) FE
22 PB05813 1 COVER カバー FE
22.1 PB21671 1 COVER カバー FE
23 K51711 12 SCREW, C/R TRUSS 小ネジ 十穴トラス M05X006 ﾕﾆｸﾛﾒｯｷ(ｼﾛ) FE
25 PB00656 1 COVER カバー FE
25.1 AA156** 1 FAN ファン OT
25.2 PB44282 1 COVER カバー FE
25.3 AA2FK** 1 FAN ファン OT
26 K51711 8 SCREW, C/R TRUSS 小ネジ 十穴トラス M05X006 ﾕﾆｸﾛﾒｯｷ(ｼﾛ) FE
27 H30129 2 FAN ファン 9G1224G4D01 OT
28 K1141G 4 GUARD, FIN ガード フィン 109-1000G FE
29 K51996 8 SCREW, WASHER ASS'Y 小ネジ 座金組込み M04X040 ﾅﾍﾞｾﾑｽ P3 FE
32 N1079A 8 NUT, HEX ナット 六角 M 4 (ｻﾞﾂｷ) FE
40 PZ25380 6 SEAL シール PL
41 PZ25690 4 SEAL シール PL
42 PB09074 2 PLATE プレート FE
43 K5215A 4 SCREW, C/R TRUSS 小ネジ 十穴トラス M05X010 ﾕﾆｸﾛﾒｯｷ FE
