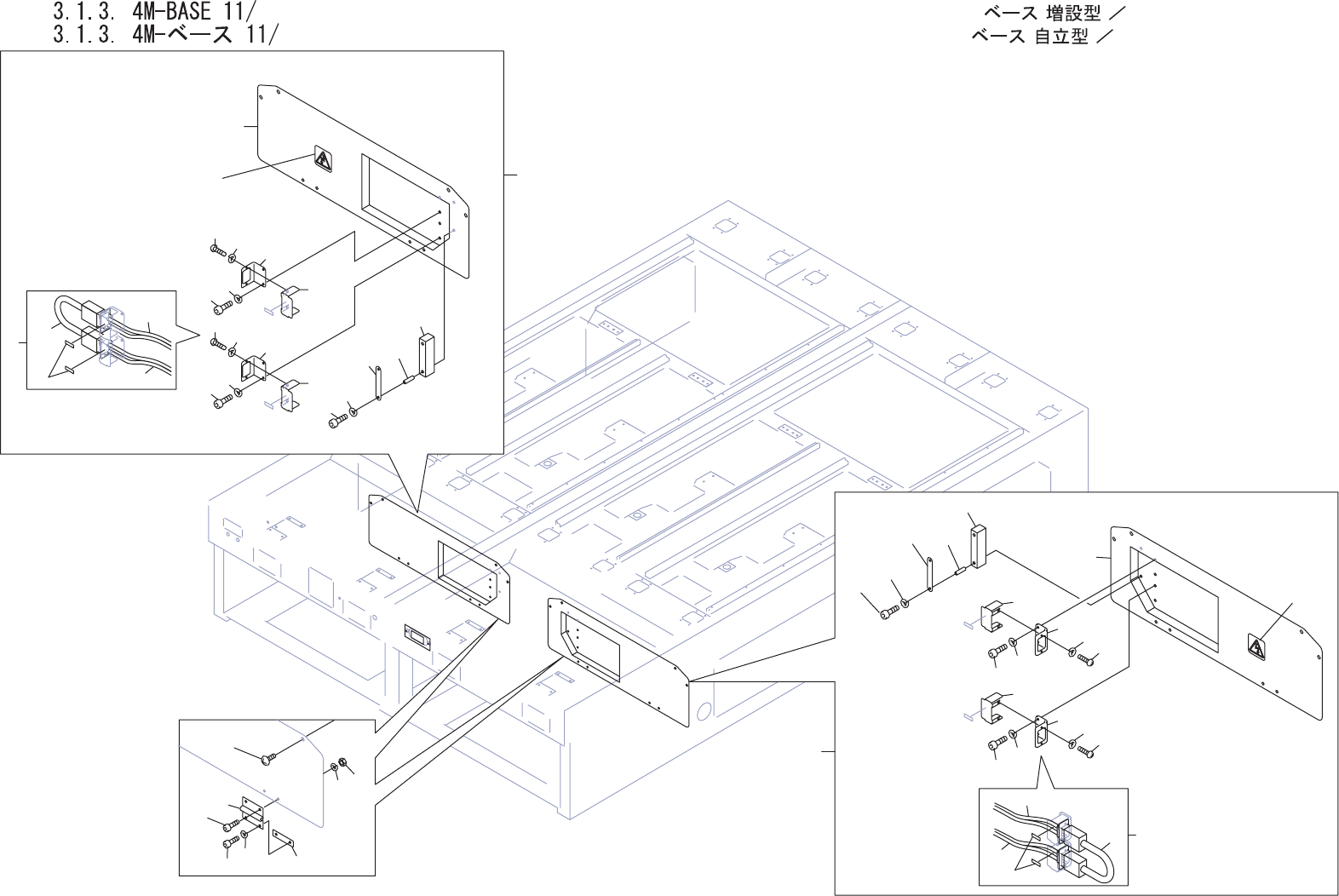

3.1.3. 4M-BASE 11/ UB00764(4M ベース ( 増設型 ) ／ 4M Dependent Base) 3.1.3. 4M-ベース 11/ UB00914(4M ベース ( 自立型 ) ／ 4M Independent Base) No. Drg.No. & Code No. QTY Description Rating Materials Remarks 番号 図番 & ｺｰﾄﾞ番号 個数 品名 …
A
UB007
UB009
UB009
Option Parts for Module Conveyor
1
6
5
4
8
3
2
7
9
10
29
22
41
13
14
15
12
11
16
17
18
20
21
27
23
24
19
32
33
34
31
30
16
17
18
20
21
19
35
36
37
39
40
38
25
26
46
42
43
44
45
28
35
36
37
39
40
38
UB00764(4M ( ) 4M Dependent Base)
UB00914(4M
( ) 4M Independent Base)
3. BASE / ベース 218 PTS-NXT-08JE
3.1.3. 4M-BASE 11/
UB00764(4Mベース(増設型)／4M Dependent Base)
3.1.3. 4M-ベース 11/
UB00914(4Mベース(自立型)／4M Independent Base)
No. Drg.No. & Code No. QTY Description Rating
Materials
Remarks
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
1 K5215A 4 SCREW, C/R TRUSS 小ネジ 十穴トラス M05X010 ﾕﾆｸﾛﾒｯｷ FE
2 T21277 4 HINGE 蝶番 TH-TM-123 OT
3 H5287A 8 BOLT, HEX SOCKET ボルト 六角穴 M04X008 FE
4 W1022A 8 WASHER, LOCK ワッシャ スプリング 4M/M FE
5 N1080A 8 NUT, HEX ナット 六角 M 4 P=0.7 FE
6 PB09082 4 SPACER スペーサ FE
7 H5288A 8 BOLT, HEX SOCKET ボルト 六角穴 M04X010 FE
8 W1022A 8 WASHER, LOCK ワッシャ スプリング 4M/M FE
9 AA5CZ00 1 COVER, STATIONARY カバー 固定 OT
10 PB62291 1 BOX ＢＯＸ FE
11 PB61990 1 PLATE プレート FE
12 PZ24080 1 RETAINER, WIRING 押え 配線 OT
13 K1137H 2 COLLAR カラー NCLB4-6-21 OT
14 H5294A 2 BOLT, HEX SOCKET ボルト 六角穴 M04X030 FE
15 W1022A 2 WASHER, LOCK ワッシャ スプリング 4M/M FE
16 PB61980 2 BKT ＢＫＴ FE
17 H5287A 4 BOLT, HEX SOCKET ボルト 六角穴 M04X008 ｾﾞﾝﾈｼﾞ FE
18 W1022A 4 WASHER, LOCK ワッシャ スプリング 4M/M FE
19 PB60141 2 COVER カバー FE
20 K5225A 4 SCREW, C/R PAN 小ネジ 十穴鍋 M03X008 ﾆｯｹﾙﾒｯｷ FE
21 W1021A 4 WASHER, LOCK ワッシャ スプリング 3M/M FE
22 PZ25380 1 SEAL シール PL
23 AA5CL00 1 HARNESS, EXTERNAL ハーネス 外部 OT
24 RH25142 1 HARNESS, EXTERNAL ハーネス 外部 OT
25 RH25152 1 HARNESS, EXTERNAL ハーネス 外部 OT
26 RH25161 1 HARNESS, EXTERNAL ハーネス 外部 OT
27 RX01240 1 NAMEPLATE 銘板 OT SET
28 AA5DA00 1 COVER, STATIONARY カバー 固定 OT
29 PB62001 1 BOX ＢＯＸ FE
30 PB61990 1 PLATE プレート FE
31 PZ24080 1 RETAINER, WIRING 押え 配線 OT
32 K1137H 2 COLLAR カラー NCLB4-6-21 OT
33 H5294A 2 BOLT, HEX SOCKET ボルト 六角穴 M04X030 FE
34 W1022A 2 WASHER, LOCK ワッシャ スプリング 4M/M FE
35 PB61980 2 BKT ＢＫＴ FE
36 H5287A 4 BOLT, HEX SOCKET ボルト 六角穴 M04X008 ｾﾞﾝﾈｼﾞ FE
37 W1022A 4 WASHER, LOCK ワッシャ スプリング 4M/M FE
38 PB60141 2 COVER カバー FE
3. BASE / ベース 219 PTS-NXT-08JE
3.1.3. 4M-BASE 11/
UB00764(4Mベース(増設型)／4M Dependent Base)
3.1.3. 4M-ベース 11/
UB00914(4Mベース(自立型)／4M Independent Base)
No. Drg.No. & Code No. QTY Description Rating
Materials
Remarks
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
39 K5225A 4 SCREW, C/R PAN 小ネジ 十穴鍋 M03X008 ﾆｯｹﾙﾒｯｷ FE
40 W1021A 4 WASHER, LOCK ワッシャ スプリング 3M/M FE
41 PZ25380 1 SEAL シール PL
42 AA5CL00 1 HARNESS, EXTERNAL ハーネス 外部 OT
43 RH25142 1 HARNESS, EXTERNAL ハーネス 外部 OT
44 RH25152 1 HARNESS, EXTERNAL ハーネス 外部 OT
45 RH25161 1 HARNESS, EXTERNAL ハーネス 外部 OT
46 RX0124
0
1 NAMEPLAT
E
銘板 OT SET
3. BASE / ベース 220 PTS-NXT-08JE
