4.1.1. M3S-BED 4/ 4.1.1. M3S-ベッド 4/ UA00490 No. Drg.No. & Code No. QTY Description Rating Materials Remarks 番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考 1 PB12684 1 COVER, LOWER カバー 下 FE 2 H5274A 4 BOLT, HEX SOCKET ボルト 六角穴 M03X…
A
Ref.5/
BBAA CC
FF
DD
AA
CC
BB
DD
EE
Ref.5/
39
38
22
24
23
1
13
11
12
9
10
6
5
3
2
4
4
31
30
40
41
32
34
37
36
35
29
33.1
33.1
33
18
18
15
17
16
15
14
19
19
21
20
25
7
8
27
28
26
UA00490
4. MODULE / モジュール 238 PTS-NXT-08JE

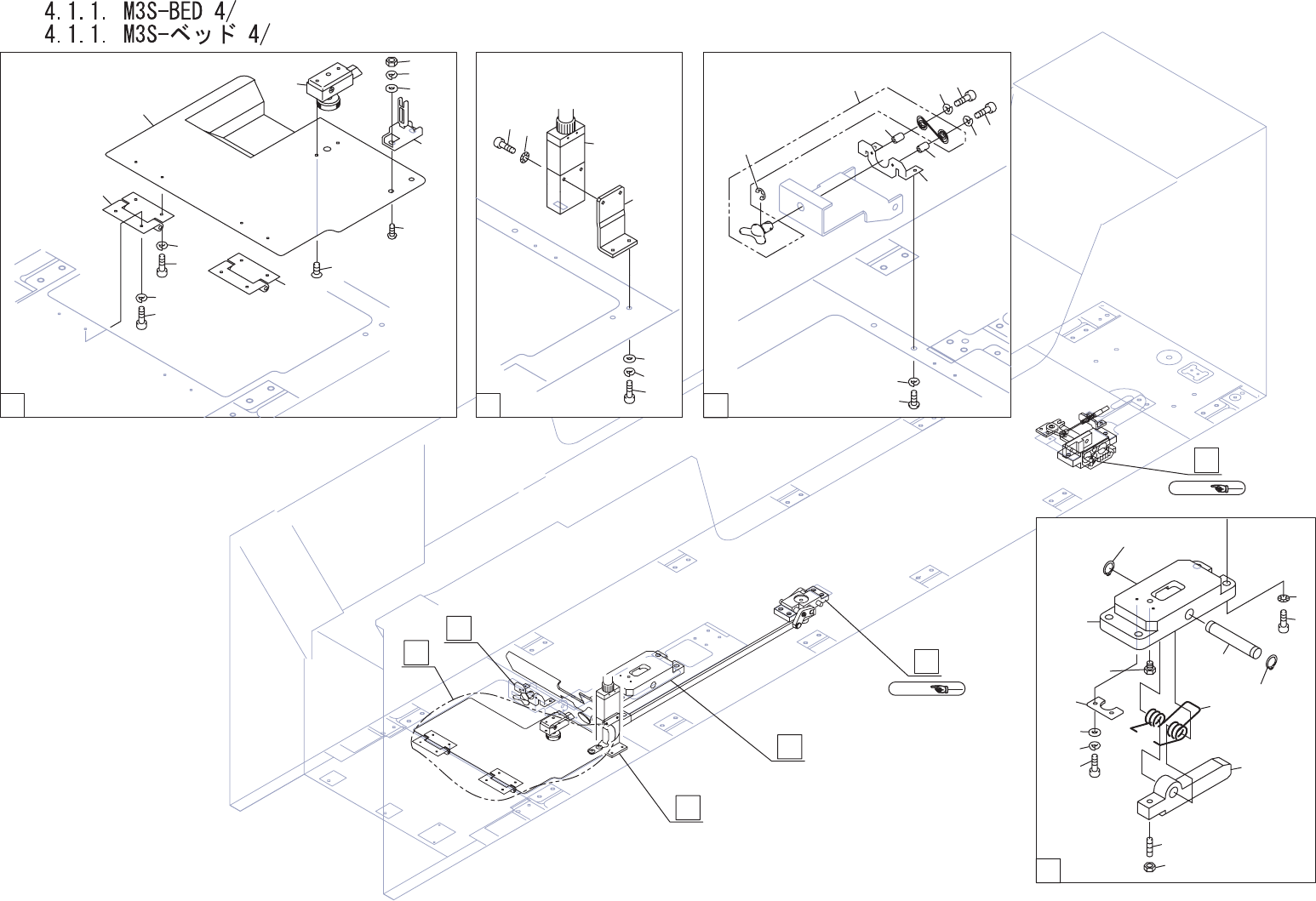

4.1.1. M3S-BED 4/
4.1.1. M3S-ベッド 4/
UA00490
No. Drg.No. & Code No. QTY Description Rating
Materials
Remarks
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
1 PB12684 1 COVER, LOWER カバー 下 FE
2 H5274A 4 BOLT, HEX SOCKET ボルト 六角穴 M03X006 FE
3 W1021A 4 WASHER, LOCK ワッシャ スプリング 3M/M FE
4 T2125C 2 HINGE 蝶番 TH-61SUS-3 OT
5 H5274A 4 BOLT, HEX SOCKET ボルト 六角穴 M03X006 FE
6 W1021A 4 WASHER, LOCK ワッシャ スプリング 3M/M FE
7 T3005S 1 KNOB ツマミ TL-223 OT
8 K5357T 2 SCREW, HEX SOCKET COUNTERSUNK 小ネジ 六角穴皿 M03X008 FE
9 S3203T 1 SW, LIMIT ＳＷ リミット LJH-X5 OT
10 K5257H 2 SCREW, HEX SOCKET BUTTON 小ネジ 六角穴ボタン M04X012 FE
11 W1022A 2 WASHER, LOCK ワッシャ スプリング 4M/M FE
12 W1043A 2 WASHER, FLAT ワッシャ 平 4W- 4 FE
13 N1080A 2 NUT, HEX ナット 六角 M 4 P=0.7 FE
14 PB00510 1 BKT ＢＫＴ FE
15 PM52590 2 COLLAR カラー FE
16 T3004W 1 KNOB ツマミ C-61-1A OT
17 S1025A 1 CIR-CLIP サークリップ ST-EW-7 FE
18 H5278A 2 BOLT, HEX SOCKET ボルト 六角穴 M03X015 FE
19 W1021A 2 WASHER, LOCK ワッシャ スプリング 3M/M FE
20 K5257A 2 SCREW, HEX SOCKET BUTTON 小ネジ 六角穴ボタン M04X008 FE
21 W1022A 2 WASHER, LOCK ワッシャ スプリング 4M/M FE
22 PB00452 1 BKT, SW ＢＫＴ ＳＷ FE
23 H5288A 2 BOLT, HEX SOCKET ボルト 六角穴 M04X010 FE
24 W1022A 2 WASHER, LOCK ワッシャ スプリング 4M/M FE
25 W1043A 2 WASHER, FLAT ワッシャ 平 4W- 4 FE
26 XS00590 1 SW, LIMIT ＳＷ リミット LJH-D21 OT
27 H5290A 2 BOLT, HEX SOCKET ボルト 六角穴 M04X015 FE
28 W1011A 2 WASHER, CONICAL ワッシャ 皿 M-4-L FE
29 PT00282 1 BKT, BASE ＢＫＴ ベース FE
30 H5322A 4 BOLT, HEX SOCKET ボルト 六角穴 M06X015 FE
31 W1013A 4 WASHER, CONICAL ワッシャ 皿 M-6-H FE
32 H20230 1 PIN, STOPPER ピン ストッパ STEHN10 OT
33 PM52520 1 PIN ピン FE
33.1 S1031A 2 CIR-CLIP サークリップ STW 10 OT
34 PP01640 1 PLATE プレート FE
35 H5275A 2 BOLT, HEX SOCKET ボルト 六角穴 M03X008 FE
36 W1021A 2 WASHER, LOCK ワッシャ スプリング 3M/M FE
37 W1040A 2 WASHER, FLAT ワッシャ 平 3M/MX0.5X7 FE
4. MODULE / モジュール 239 PTS-NXT-08JE
4.1.1. M3S-BED 4/
4.1.1. M3S-ベッド 4/
UA00490
No. Drg.No. & Code No. QTY Description Rating
Materials
Remarks
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
38 PZ00230 1 SPRING, TORSION スプリング ネジリ FE
39 PT00170 1 LEVER レバー FE
40 PM52471 1 BOLT ボルト FE
41 N1086
A
1 NUT, HE
X
ナット 六角 M6 P=1.0 3ｼ
ｭ
FE
