A Ref.HEAD Ref.HEAD a1 a1 a2 a2 i h Ref.DEVICE BASE f f Ref.WASTE TAPE PROCESSING UNIT d d Ref.NOZZLE CHANGER e e c1 c1 Ref.CONVEYOR b b Ref.CONVEYOR Neg press 8 Neg press 6 Pos press 10 Ref.BASE g g UA00490 4. MODULE / …
This page intentionally blank.
4. MODULE / モジュール 245 PTS-NXT-08JE
A
Ref.HEAD
Ref.HEAD
a1a1
a2a2
i
h
Ref.DEVICE BASE
ff
Ref.WASTE TAPE PROCESSING UNIT
dd
Ref.NOZZLE CHANGER
ee
c1c1
Ref.CONVEYOR
bb
Ref.CONVEYOR
Neg press 8 Neg press 6 Pos press 10
Ref.BASE
gg
UA00490
4. MODULE / モジュール 246 PTS-NXT-08JE

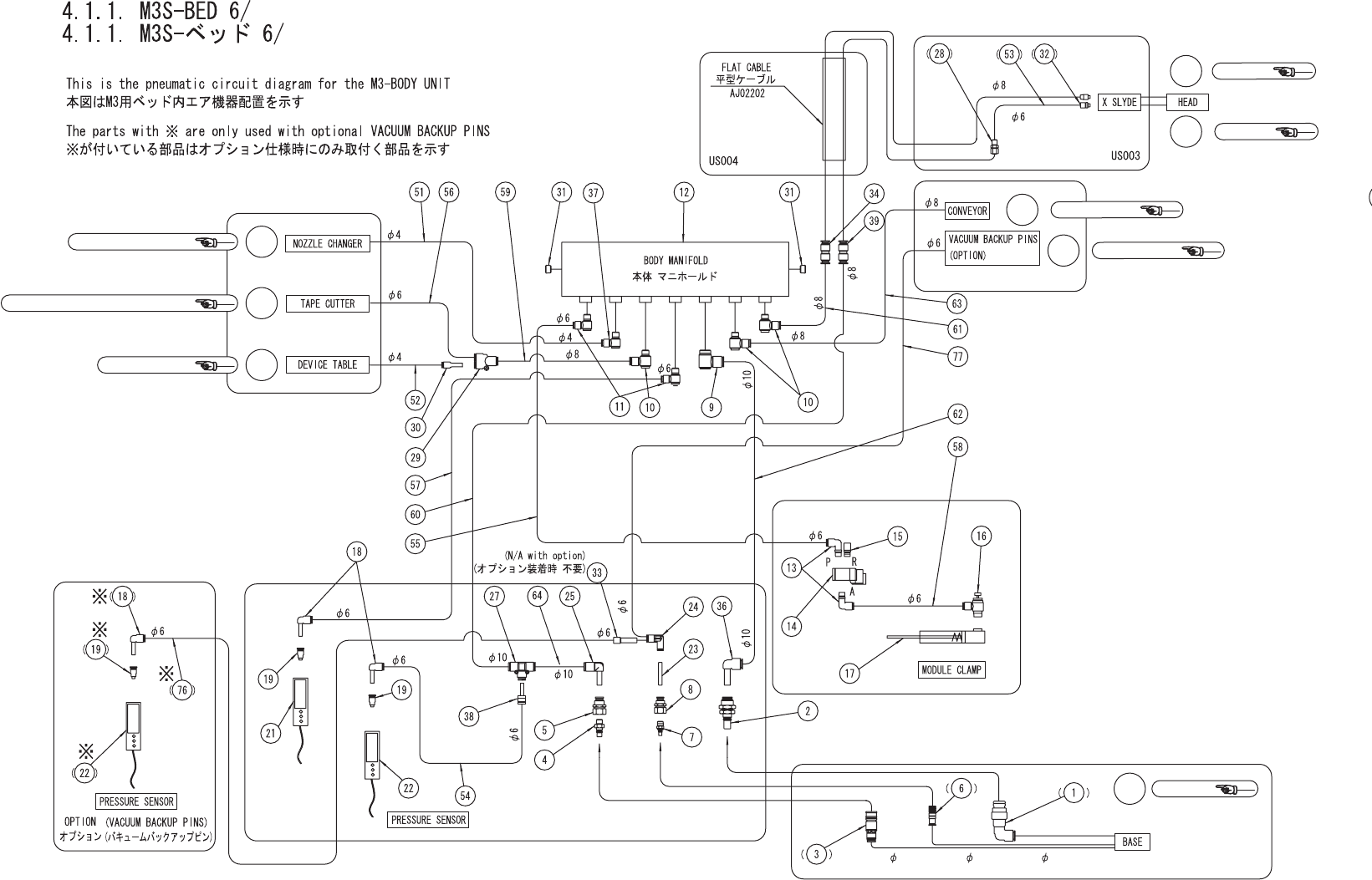

4.1.1. M3S-BED 6/
4.1.1. M3S-ベッド 6/
UA00490
No. Drg.No. & Code No. QTY Description Rating
Materials
Remarks
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
1 S5026R 1 SOCKET ソケット KK4S-10L OT Note.2
2 K11578 1 COUPLER カプラ KK4P-10E OT
3 S5025X 1 SOCKET ソケット CPS15-8 OT Note.2
4 K1161Z 1 COUPLER カプラ CPP15-02 OT
5 Y3025B 1 UNION ユニオン PMF10-02 OT
6 S50251 1 SOCKET ソケット CPSE7-6 OT Note.2
7 K1161W 1 COUPLER カプラ CPPE7-01 OT
8 Y3024A 1 UNION ユニオン PMF6-01 OT
9 Y3122A 1 UNION, ELBOW ユニオン エルボ KQ2VS10-02S OT
10 Y3082E 3 UNION, ELBOW ユニオン エルボ KQ2VS08-02S OT
11 Y3082M 2 UNION, ELBOW ユニオン エルボ KQ2VS06-02S OT
12 PM00324 1 MANIFOLD マニホールド AL
13 Y3078A 2 UNION, ELBOW ユニオン エルボ KQ2L06-01S OT
14 H13360 1 VALVE, SOL バルブ ＳＯＬ SYJ514-5LE-01 OT
15 S1056A 1 SILENCER サイレンサ AN101-01 OT
16 K5345D 1 CONTROLLER, SPEED コントローラ スピード AS2211F-01-06S(ｼﾛ) OT
17 S2098M 1 CYLINDER, AIR シリンダ エアー CDM2L20-25-DCI0922I OT
18 Y3079H 2(1) UNION, ELBOW ユニオン エルボ KQ2L06-99 OT Note.1
19 Y3086Y 2(1) UNION, HALF ユニオン ハーフ KQ2S06-M5 OT Note.1
21 XS00920 1 SENSOR, PRESSURE センサ 圧力 PS6-103G-PWM-019 OT
22 XS00930 1(1) SENSOR, PRESSURE センサ 圧力 PS6-102V-PWM-020 OT Note.1
23 N2029N 1 NIPPLE ニップル PIJ6 OT
24 Y3021W 1 UNION ユニオン PAU6 OT
25 A4047E 1 ELBOW エルボ PLJ-10 OT
27 Y3023T 1 UNION ユニオン PEG10-8 OT
28 XZ00010 1 JOINT, HOSE ジョイント ホース IN-233-1336 OT Note.3
29 K50766 1 CONNECTOR コネクタ KQ2U06-08 OT
30 Y30682 1 UNION ユニオン KQ2R04-06 OT
31 H3153T 2 PLUG, HEX SOCKET プラグ 六角穴 R1/4 OT
32 N2031A 1 NIPPLE ニップル M-5H-6 OT Note.3
33 H3145L 1 PLUG プラグ KQ2P-06 OT
34 Y3067K 1 UNION, HALF ユニオン ハーフ KQ2H08-00 OT
36 A4066H 1 ELBOW エルボ KQ2L10-99 OT
37 Y3121A 1 UNION, ELBOW ユニオン エルボ KQ2VS04-01S OT
38 S21571 1 JOINT ジョイント PGJ8-6 OT
39 Y3118K 1 UNION, HALF ユニオン ハーフ GWS810-0 OT
51 PZ26200 1 TUBE チューブ TU0425B L=1330 OT
52 PZ26210 1 TUBE チューブ TU0425B L=1080 OT
