This page intentionally blank. 4. MODULE / モジュール 249 PTS-NXT-08JE
4.1.1. M3S-BED 6/
4.1.1. M3S-ベッド 6/
UA00490
No. Drg.No. & Code No. QTY Description Rating
Materials
Remarks
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
53 PZ07200 1 TUBE チューブ TU0604B L=95 OT Note.3
54 PZ26220 1 TUBE チューブ TU0604B L=240 OT
55 PZ10360 1 TUBE チューブ TU0604B L=160 OT
56 PZ06710 1 TUBE チューブ TU0604B L=700 OT
57 PZ06131 1 TUBE チューブ TU0604B L=1050 OT
58 PZ15810 1 TUBE チューブ TU0604B L=2250 OT
59 PZ15820 1 TUBE チューブ TU0805B L=320 OT
60 PZ26230 1 TUBE チューブ TU0805B L=1550 OT
61 PZ15840 1 TUBE チューブ TU0805B L=2500 OT
62 PZ15850 1 TUBE チューブ TU1065B L=1200 OT
63 PZ15840 1 TUBE チューブ TU0805B L=2500 OT
64 PZ21100 1 TUBE チューブ TU1065B L=230 OT
76 PZ06620 0(1) TUBE チューブ TU0604B L=225 OT Note.1
77 PZ1040
0
1 TUBE チュー
ブ
TU0604B L=180
0
OT
Note.1:The quantity in ( ) indicates the quantity for use with optional Vacuum backup pins.
:( )内の個数はオプション仕様のバキュームバックアップピンが取付く場合の個数を示す。
Note.2:The parts for BASE unit.
:ベース構成部品
Note.3:The parts for SLYDE X-AXIS unit (US003**).
:X軸構成部品
4. MODULE / モジュール 248 PTS-NXT-08JE
This page intentionally blank.
4. MODULE / モジュール 249 PTS-NXT-08JE

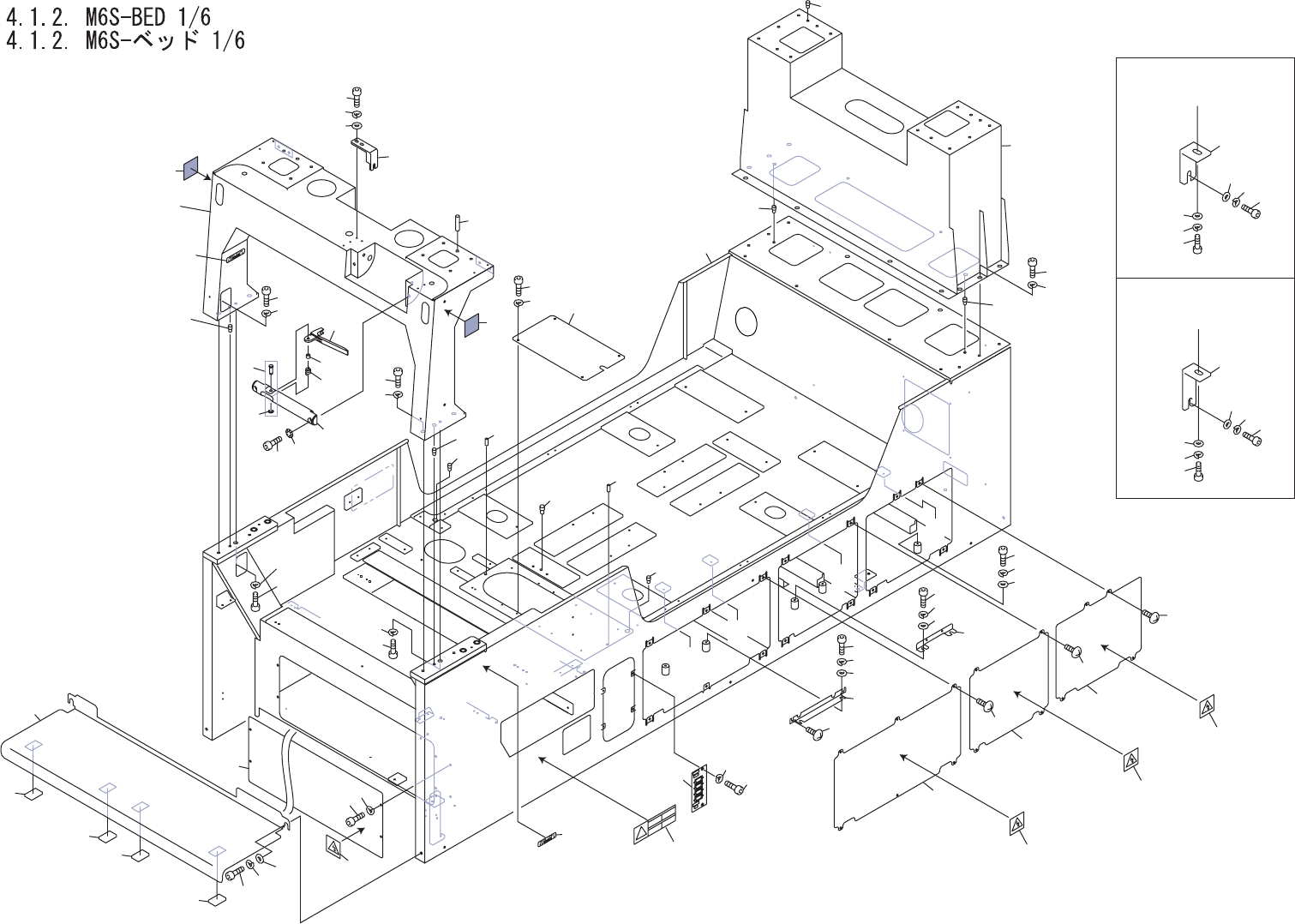

A
BB
AA
AA
BB
BB
AA
1
19
18
17
10
12
11
9
14
15
16
6
7
8
2
4
3
15
16
16
15
16
15
28
29
30
31
29
30
31
32
34
34
35
36
35
36
38
41
40
39
42
42.1
45
44
43
48
47
46
64
54
5
5.1
67
62
62
61
61
61
76
61
61
61
73
75
74
61
20
21
22
25
24
23
26
26
26
49
51
50
68
70
69
71
72
72
72
72
55
55
55
55
57
58
59
UA00390
