4.1.2. M6S-BED 3/ 4.1.2. M6S-ベッド 3/ UA00390 No. Drg.No. & Code No. QTY Description Rating Materials Remarks 番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考 1 PB00501 2 PLATE プレート FE 2 H5274A 4 BOLT, HEX SOCKET ボルト 六角穴 M03X006 FE 3…
A
AA
AA
DD
NN
CC
DD
CC
QQ
EE
NN
NN
NN
NN
AA
1 Set
EE
QQ
KK
JJ
LL
MM
QQ
QQ
QQ
JJ
FF
KK
QQ
QQ
MM
LL
HH
HH
HH
GG
GG
HH
FF
1 Set
1 Set
DDCC EE
HHGGFF
B
B
B
P
P
P
7
9
8
1
4
6
4.1
5
2
19
21
20
3
25
26
27
18
24
12
11
10
22
23
16
17
51
52
53
41
42
43
41
42
43
31
32
33
31
32
33
30
28
29
30.1
30.2
34
36
36.1
36.2
35
38
37
40
39
46
46.1
46.2
44
45
49
50
48
47
56
54
55
56.1
56.2
47
37
40
39
38
48
49
50
UA00390
4. MODULE / モジュール 258 PTS-NXT-08JE

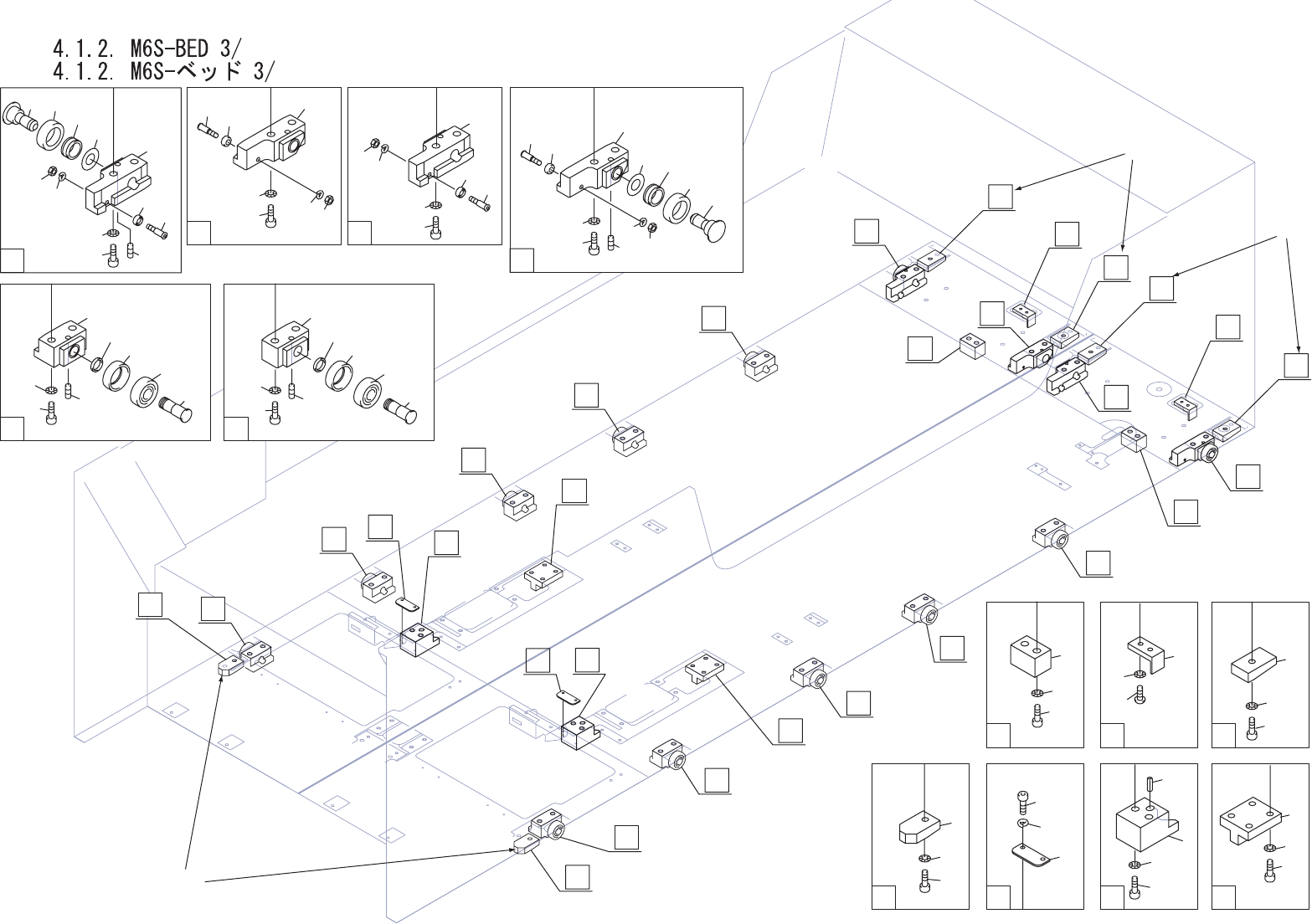

4.1.2. M6S-BED 3/
4.1.2. M6S-ベッド 3/
UA00390
No. Drg.No. & Code No. QTY Description Rating
Materials
Remarks
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
1 PB00501 2 PLATE プレート FE
2 H5274A 4 BOLT, HEX SOCKET ボルト 六角穴 M03X006 FE
3 W1021A 4 WASHER, LOCK ワッシャ スプリング 3M/M FE
4 PM00744 2 V BLOCK ヤゲン FE
4.1 H2095A 2 PIN, PARALLEL ピン 平行 ﾟ6X12 Aｼｭ (M6) FE
5 H5327A 4 BOLT, HEX SOCKET ボルト 六角穴 M06X030 FE
6 W1013A 4 WASHER, CONICAL ワッシャ 皿 M-6-H FE
7 PM00752 1 BLOCK ブロック FE SET, Note.1
8 H5298A 2 BOLT, HEX SOCKET ボルト 六角穴 M05X010 FE
9 W1012A 2 WASHER, CONICAL ワッシャ 皿 M-5-L FE
10 PM00762 2 BLOCK ブロック FE SET, Note.1
11 H5298A 4 BOLT, HEX SOCKET ボルト 六角穴 M05X010 FE
12 W1012A 4 WASHER, CONICAL ワッシャ 皿 M-5-L FE
16 PM00792 2 STOPPER ストッパ FE
17 H5326A 4 BOLT, HEX SOCKET ボルト 六角穴 M06X025 ｾﾞﾝﾈｼﾞ FE
18 W1013A 4 WASHER, CONICAL ワッシャ 皿 M-6-H FE
19 PT00200 2 BLOCK ブロック FE
20 H5298A 8 BOLT, HEX SOCKET ボルト 六角穴 M05X010 FE
21 W1012A 8 WASHER, CONICAL ワッシャ 皿 M-5-L FE
22 PM00850 2 DOG ドッグ FE
23 K5257A 4 SCREW, HEX SOCKET BUTTON 小ネジ 六角穴ボタン M04X008 FE
24 W1011A 4 WASHER, CONICAL ワッシャ 皿 M-4-L FE
25 PT00232 4 GUIDE ガイド FE
26 H5326A 8 BOLT, HEX SOCKET ボルト 六角穴 M06X025 ｾﾞﾝﾈｼﾞ FE
27 W1013A 8 WASHER, CONICAL ワッシャ 皿 M- 6-H FE
28 PM00842 4 SHAFT シャフト FE
29 N4045A 4 SCREW, HEX SOCKET SET ネジ 六角穴止め M06X005 ｸﾎﾞﾐｻｷ FE
30 H4202Z 4 BEARING ベアリング 6900ZZ FE
30.1 PM77711 4 ROLLER ローラ FE
30.2 PM77780 4 COLLAR カラー FE
31 PT00240 2 GUIDE ガイド FE
32 H5326A 4 BOLT, HEX SOCKET ボルト 六角穴 M06X025 ｾﾞﾝﾈｼﾞ FE
33 W1013A 4 WASHER, CONICAL ワッシャ 皿 M- 6-H FE
34 PM50460 1 SHAFT シャフト FE
35 N4045A 1 SCREW, HEX SOCKET SET ネジ 六角穴止め M06X005 ｸﾎﾞﾐｻｷ FE
36 PM50450 1 ROLLER ローラ FE
36.1 N2117B 1 NEEDLE ニードル KT14188 OT
36.2 PB28020 1 WASHER ワッシャ FE
4. MODULE / モジュール 259 PTS-NXT-08JE
4.1.2. M6S-BED 3/
4.1.2. M6S-ベッド 3/
UA00390
No. Drg.No. & Code No. QTY Description Rating
Materials
Remarks
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
37 PM04010 2 ROLLER ローラ FE
38 PM04021 2 PIN ピン FE
39 W1022A 2 WASHER, LOCK ワッシャ スプリング 4M/M FE
40 N1080A 2 NUT, HEX ナット 六角 M 4 P=0.7 FE
41 PT00250 2 GUIDE ガイド FE
42 H5326A 4 BOLT, HEX SOCKET ボルト 六角穴 M06X025 ｾﾞﾝﾈｼﾞ FE
43 W1013A 4 WASHER, CONICAL ワッシャ 皿 M- 6-H FE
44 PM50460 1 SHAFT シャフト FE
45 N4045A 1 SCREW, HEX SOCKET SET ネジ 六角穴止め M06X005 ｸﾎﾞﾐｻｷ FE
46 PM50450 1 ROLLER ローラ FE
46.1 N2117B 1 NEEDLE ニードル KT14188 OT
46.2 PB28020 1 WASHER ワッシャ FE
47 PM04010 2 ROLLER ローラ FE
48 PM04021 2 PIN ピン FE
49 W1022A 2 WASHER, LOCK ワッシャ スプリング 4M/M FE
50 N1080A 2 NUT, HEX ナット 六角 M 4 P=0.7 FE
51 PT00262 6 GUIDE ガイド FE
52 H5326A 12 BOLT, HEX SOCKET ボルト 六角穴 M06X025 ｾﾞﾝﾈｼﾞ FE
53 W1013A 12 WASHER, CONICAL ワッシャ 皿 M- 6-H FE
54 PM00842 6 SHAFT シャフト FE
55 N4045A 6 SCREW, HEX SOCKET SET ネジ 六角穴止め M06X005 ｸﾎﾞﾐｻｷ FE
56 H4202Z 6 BEARING ベアリング 6900ZZ FE
56.1 PM77711 6 ROLLER ローラ FE
56.2 PM7778
0
6 COLLA
R
カラー FE
Note.1:These parts are delivered in sets of 2 parts. Replace both parts in a set, as shown in the illustration, at the same time.
:これらの部品は2個で1set納入となります。交換時は図示の組合せに従い2個同時に交換して下さい。
