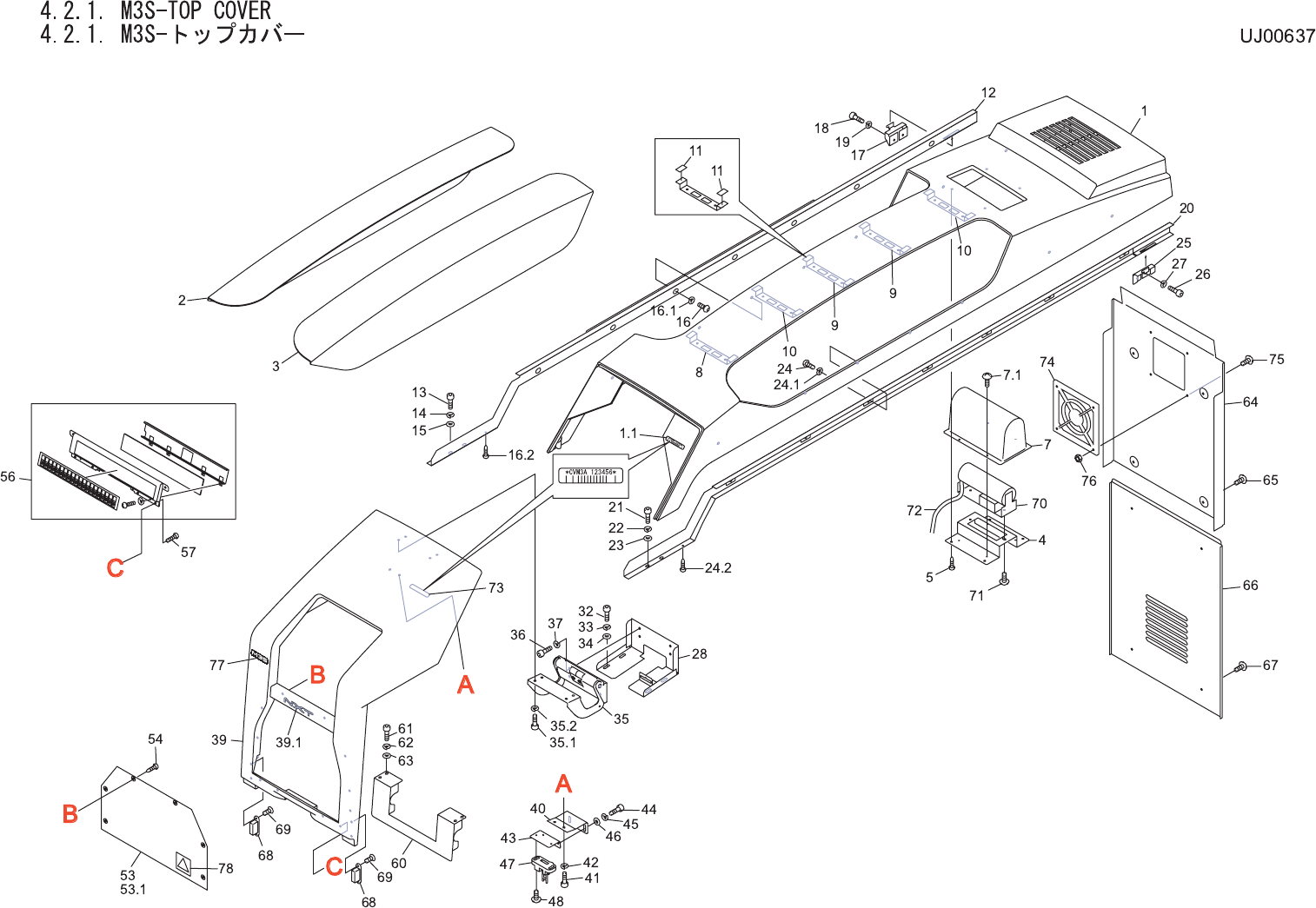

4.2.1. M3S-TOP COVER
4.2.1. M3S-トップカバー
UJ00637
No. Drg.No. & Code No. QTY Description Rating
Materials
Remarks
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
1 PH01195 1 COVER, TOP カバー トップ OT
1.1 PX01520 1 SEAL, BAR CODE シール バーコード OT
2 PH01250 1 COVER, ACRYLIC カバー アクリル OT
3 PH01260 1 COVER, ACRYLIC カバー アクリル OT
4 PP01141 1 BKT, COVER ＢＫＴ カバー FE
5 K5217G 4 SCREW, C/R TRUSS 小ネジ 十穴トラス 04X010 ﾀｯﾋﾟﾝｸﾞﾈｼﾞ 1ｼｭ ﾕﾆｸﾛ FE
7 PH00240 1 COVER, ACRYLIC カバー アクリル PL
7.1 K51721 4 SCREW, C/R TRUSS 小ネジ 十穴トラス M03X005 ﾕﾆｸﾛﾒｯｷ(ｼﾛ) FE
8 PP01091 1 BKT ＢＫＴ FE
9 PP01101 2 BKT ＢＫＴ FE
10 PP01111 2 BKT ＢＫＴ FE
11 PG00590 10 SHEET シート OT
11.1 K5254W 10 SCREW, C/R TRUSS 小ネジ 十穴トラス 04X012 ﾀｯﾋﾟﾝｸﾞﾈｼﾞ 1ｼｭ ﾕﾆｸﾛ FE
12 PB15001 1 FRAME フレーム FE
13 H5288A 2 BOLT, HEX SOCKET ボルト 六角穴 M04X010 FE
14 W1022A 2 WASHER, LOCK ワッシャ スプリング 4M/M FE
15 W1043A 2 WASHER, FLAT ワッシャ 平 4W- 4 FE
16 K52565 7 SCREW, HEX SOCKET BUTTON 小ネジ 六角穴ボタン M04X006 FE
16.1 W1041A 7 WASHER, FLAT ワッシャ 平 4M/MX0.8X9(1W-4) FE
16.2 K5217G 1 SCREW, C/R TRUSS 小ネジ 十穴トラス 04X010 ﾀｯﾋﾟﾝｸﾞﾈｼﾞ 1ｼｭ ﾕﾆｸﾛ FE
17 PP01081 1 BKT ＢＫＴ FE
18 H5288A 2 BOLT, HEX SOCKET ボルト 六角穴 M04X010 FE
19 W1022A 2 WASHER, LOCK ワッシャ スプリング 4M/M FE
20 PB15011 1 FRAME フレーム FE
21 H5288A 2 BOLT, HEX SOCKET ボルト 六角穴 M04X010 FE
22 W1022A 2 WASHER, LOCK ワッシャ スプリング 4M/M FE
23 W1043A 2 WASHER, FLAT ワッシャ 平 4W- 4 FE
24 K52565 7 SCREW, HEX SOCKET BUTTON 小ネジ 六角穴ボタン M04X006 FE
24.1 W1041A 7 WASHER, FLAT ワッシャ 平 4M/MX0.8X9(1W-4) FE
24.2 K5217G 1 SCREW, C/R TRUSS 小ネジ 十穴トラス 04X010 ﾀｯﾋﾟﾝｸﾞﾈｼﾞ 1ｼｭ ﾕﾆｸﾛ FE
25 PP01071 1 BKT ＢＫＴ FE
26 H5288A 2 BOLT, HEX SOCKET ボルト 六角穴 M04X010 FE
27 W1022A 2 WASHER, LOCK ワッシャ スプリング 4M/M FE
28 PB15031 1 BKT, COVER ＢＫＴ カバー FE
32 H5289A 4 BOLT, HEX SOCKET ボルト 六角穴 M04X012 FE
33 W1022A 4 WASHER, LOCK ワッシャ スプリング 4M/M FE
34 W1043A 4 WASHER, FLAT ワッシャ 平 4W- 4 FE
35 XH00574 1 HINGE ヒンジ OT
