4.2.1. M3S-TOP COVER
4.2.1. M3S-トップカバー
UJ00637
No. Drg.No. & Code No. QTY Description Rating
Materials
Remarks
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
76 N1081T 4 NUT, HEX ナット 六角 M 4 3ｼｭ FE
77 PZ23530 1 SEAL シール PL
78 PZ2539
0
1 SEAL シール PL
4. MODULE / モジュール 277 PTS-NXT-08JE
4. MODULE / モジュール 278 PTS-NXT-08JE

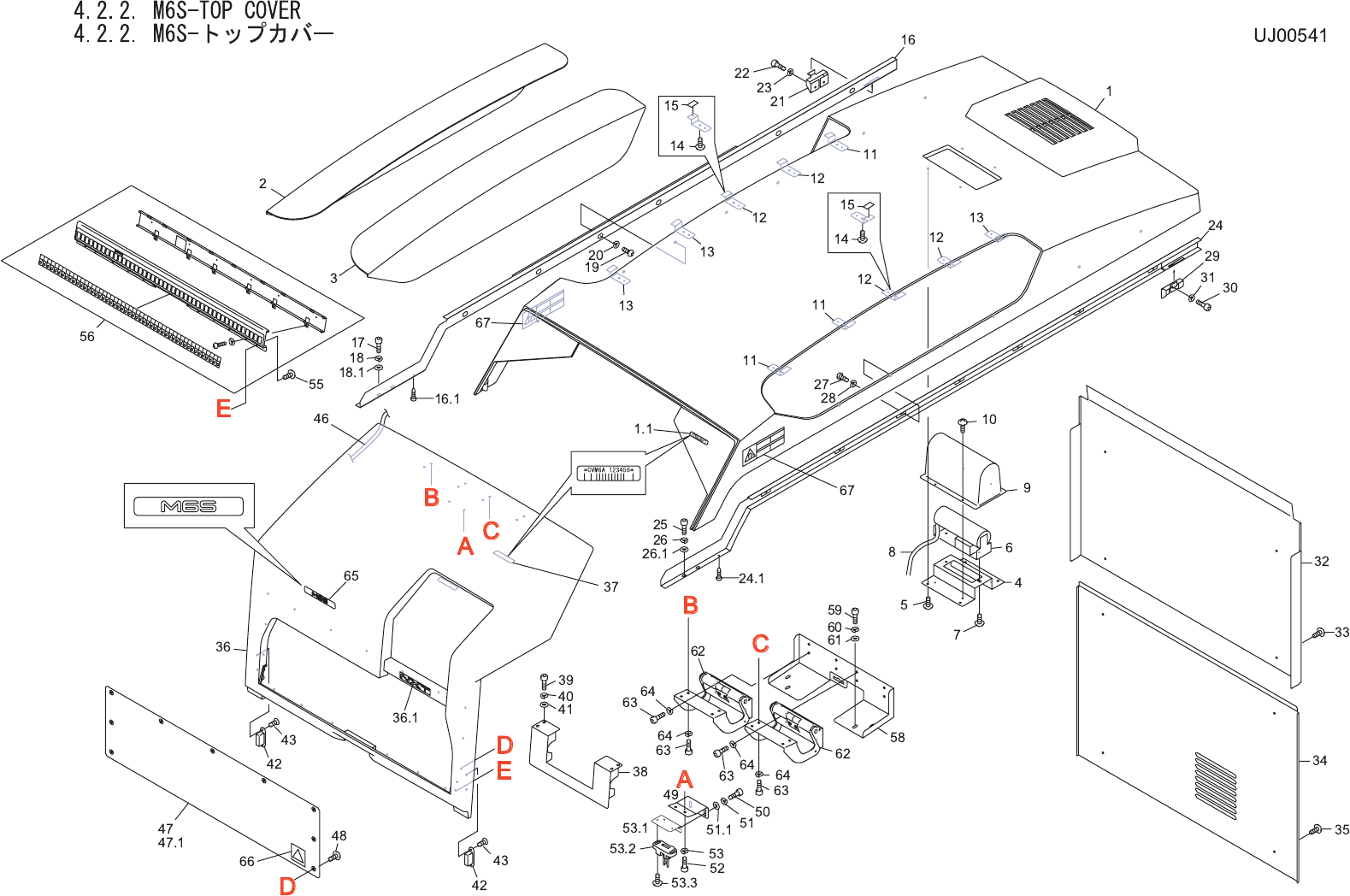

4.2.2. M6S-TOP COVER
4.2.2. M6S-トップカバー
UJ00541
No. Drg.No. & Code No. QTY Description Rating
Materials
Remarks
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
1 PH01235 1 COVER, TOP カバー トップ OT
1.1 PX01530 1 SEAL, BAR CODE シール バーコード OT
2 PH01250 1 COVER, ACRYLIC カバー アクリル OT
3 PH01260 1 COVER, ACRYLIC カバー アクリル OT
4 PP01141 1 BKT, COVER ＢＫＴ カバー FE
5 K5217G 4 SCREW, C/R TRUSS 小ネジ 十穴トラス 04X010 ﾀｯﾋﾟﾝｸﾞﾈｼﾞ 1ｼｭ ﾕﾆｸﾛ FE
6 XH00390 1 LAMP ランプ OT
7 K5207A 2 SCREW, C/R TRUSS 小ネジ 十穴トラス M04X005 ﾕﾆｸﾛﾒｯｷ FE
8 RH02031 1 CABLE ケーブル OT
9 PH00240 1 COVER, ACRYLIC カバー アクリル PL
10 K51721 4 SCREW, C/R TRUSS 小ネジ 十穴トラス M03X005 ﾕﾆｸﾛﾒｯｷ(ｼﾛ) FE
11 PP01190 3 BKT ＢＫＴ OT
12 PP01200 4 BKT ＢＫＴ FE
13 PP01210 3 BKT ＢＫＴ FE
14 K5254W 10 SCREW, C/R TRUSS 小ネジ 十穴トラス 04X012 ﾀｯﾋﾟﾝｸﾞﾈｼﾞ 1ｼｭ ﾕﾆｸﾛ FE
15 PG00590 10 SHEET シート OT
16 PB15001 1 FRAME フレーム FE
16.1 K5217G 1 SCREW, C/R TRUSS 小ネジ 十穴トラス 04X010 ﾀｯﾋﾟﾝｸﾞﾈｼﾞ 1ｼｭ ﾕﾆｸﾛ FE
17 H5288A 2 BOLT, HEX SOCKET ボルト 六角穴 M04X010 FE
18 W1022A 2 WASHER, LOCK ワッシャ スプリング 4M/M FE
18.1 W1043A 2 WASHER, FLAT ワッシャ 平 4W- 4 FE
19 K52565 7 SCREW, HEX SOCKET BUTTON 小ネジ 六角穴ボタン M04X006 FE
20 W1041A 7 WASHER, FLAT ワッシャ 平 4M/MX0.8X9(1W-4) FE
21 PP01081 1 BKT ＢＫＴ FE
22 H5288A 2 BOLT, HEX SOCKET ボルト 六角穴 M04X010 FE
23 W1022A 2 WASHER, LOCK ワッシャ スプリング 4M/M FE
24 PB15011 1 FRAME フレーム FE
24.1 K5217G 1 SCREW, C/R TRUSS 小ネジ 十穴トラス 04X010 ﾀｯﾋﾟﾝｸﾞﾈｼﾞ 1ｼｭ ﾕﾆｸﾛ FE
25 H5288A 2 BOLT, HEX SOCKET ボルト 六角穴 M04X010 FE
26 W1022A 2 WASHER, LOCK ワッシャ スプリング 4M/M FE
26.1 W1043A 2 WASHER, FLAT ワッシャ 平 4W- 4 FE
27 K52565 7 SCREW, HEX SOCKET BUTTON 小ネジ 六角穴ボタン M04X006 FE
28 W1041A 7 WASHER, FLAT ワッシャ 平 4M/MX0.8X9(1W-4) FE
29 PP01071 1 BKT ＢＫＴ FE
30 H5288A 2 BOLT, HEX SOCKET ボルト 六角穴 M04X010 FE
31 W1022A 2 WASHER, LOCK ワッシャ スプリング 4M/M FE
32 PP01411 1 COVER, REAR カバー リヤー FE
33 K5207A 4 SCREW, C/R TRUSS 小ネジ 十穴トラス M04X005 ﾕﾆｸﾛﾒｯｷ FE
