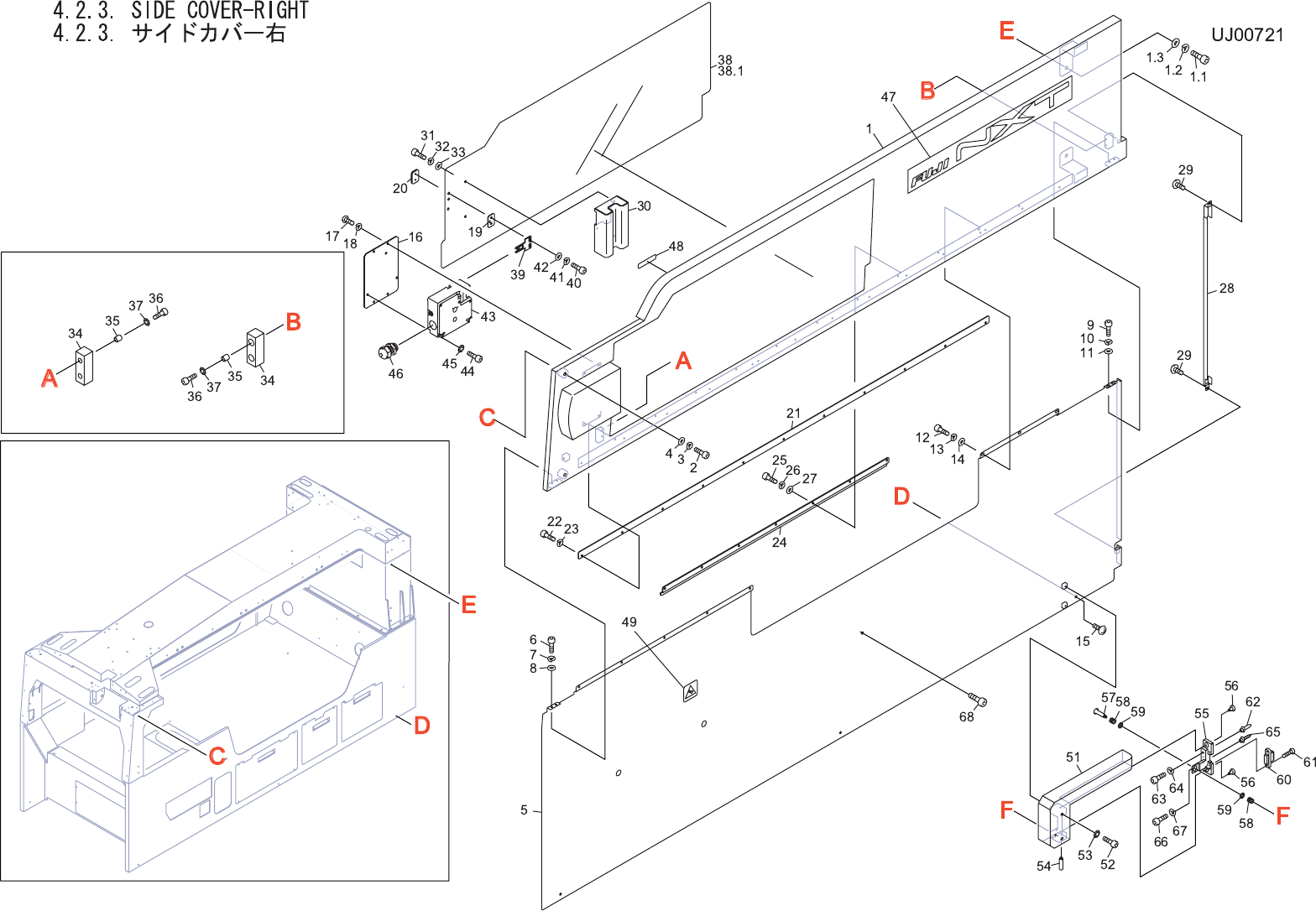

4.2.3. SIDE COVER-RIGHT
4.2.3. サイドカバー右
UJ00721
No. Drg.No. & Code No. QTY Description Rating
Materials
Remarks
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
1 PB23438 1 COVER, SIDE カバー サイド AL
1.1 H5291B 2 BOLT, HEX SOCKET ボルト 六角穴 M04X018 ﾒｯｷ FE
1.2 W1022A 2 WASHER, LOCK ワッシャ スプリング 4M/M FE
1.3 W1043A 2 WASHER, FLAT ワッシャ 平 4W- 4 FE
2 H5291B 2 BOLT, HEX SOCKET ボルト 六角穴 M04X018 ﾒｯｷ FE
3 W1022A 2 WASHER, LOCK ワッシャ スプリング 4M/M FE
4 W1043A 2 WASHER, FLAT ワッシャ 平 4W-4 FE
5 PB23456 1 COVER, SIDE カバー サイド AL
6 H5287A 2 BOLT, HEX SOCKET ボルト 六角穴 M04X008 FE
7 W1022A 2 WASHER, LOCK ワッシャ スプリング 4M/M FE
8 W1041A 2 WASHER, FLAT ワッシャ 平 4M/MX0.8X9(1W-4) FE
9 H5287A 2 BOLT, HEX SOCKET ボルト 六角穴 M04X008 FE
10 W1022A 2 WASHER, LOCK ワッシャ スプリング 4M/M FE
11 W1043A 2 WASHER, FLAT ワッシャ 平 4W-4 FE
12 H5286A 9 BOLT, HEX SOCKET ボルト 六角穴 M04X006 FE
13 W1022A 9 WASHER, LOCK ワッシャ スプリング 4M/M FE
14 W1041A 9 WASHER, FLAT ワッシャ 平 4M/MX0.8X9(1W-4) FE
15 K5209A 3 SCREW, TRUSS 小ネジ トラス M04X008 ﾕﾆｸﾛﾒｯｷ FE
16 PB03170 1 PLATE プレート FE
17 K52565 4 SCREW, HEX SOCKET BUTTON 小ネジ 六角穴ボタン M04X006 FE
18 W1022A 4 WASHER, LOCK ワッシャ スプリング 4M/M FE
19 PB03180 1 SPACER スペーサ FE
20 PB03200 1 PLATE プレート FE
21 PB03210 1 RETAINER, ACRYLIC 押え アクリル FE
22 H5286A 11 BOLT, HEX SOCKET ボルト 六角穴 M04X006 FE
23 W1022A 11 WASHER, LOCK ワッシャ スプリング 4M/M FE
24 PB03221 1 RETAINER, WIRING 押え 配線 AL
25 H5286A 7 BOLT, HEX SOCKET ボルト 六角穴 M04X006 FE
26 W1022A 7 WASHER, LOCK ワッシャ スプリング 4M/M FE
27 W1041A 7 WASHER, FLAT ワッシャ 平 4M/MX0.8X9(1W-4) FE
28 PB09501 1 COVER, WIRING カバー 配線 FE
29 H5208A 2 BOLT, HEX ボルト 六角 M10X015 10.9 FE
30 PB23462 1 HANDLE 取手 AL
31 H5208A 4 BOLT, HEX ボルト 六角 M10X015 10.9 FE
32 W1022A 4 WASHER, LOCK ワッシャ スプリング 4M/M FE
33 W1041A 4 WASHER, FLAT ワッシャ 平 4M/MX0.8X9(1W-4) FE
34 PG00220 2 STOPPER ストッパ PL
35 PM09270 4 COLLAR カラー FE
