4.2.8. SEAMLESS COVER-MODULE LEFT SIDE 4.2.8. シームレスカバー モジュール左側 UJ01201 No. Drg.No. & Code No. QTY Description Rating Materials Remarks 番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考 1 PB27041 1 BKT ＢＫＴ FE 2 H5289A 4 BOLT, HEX SOC…
4. MODULE / モジュール 298 PTS-NXT-08JE

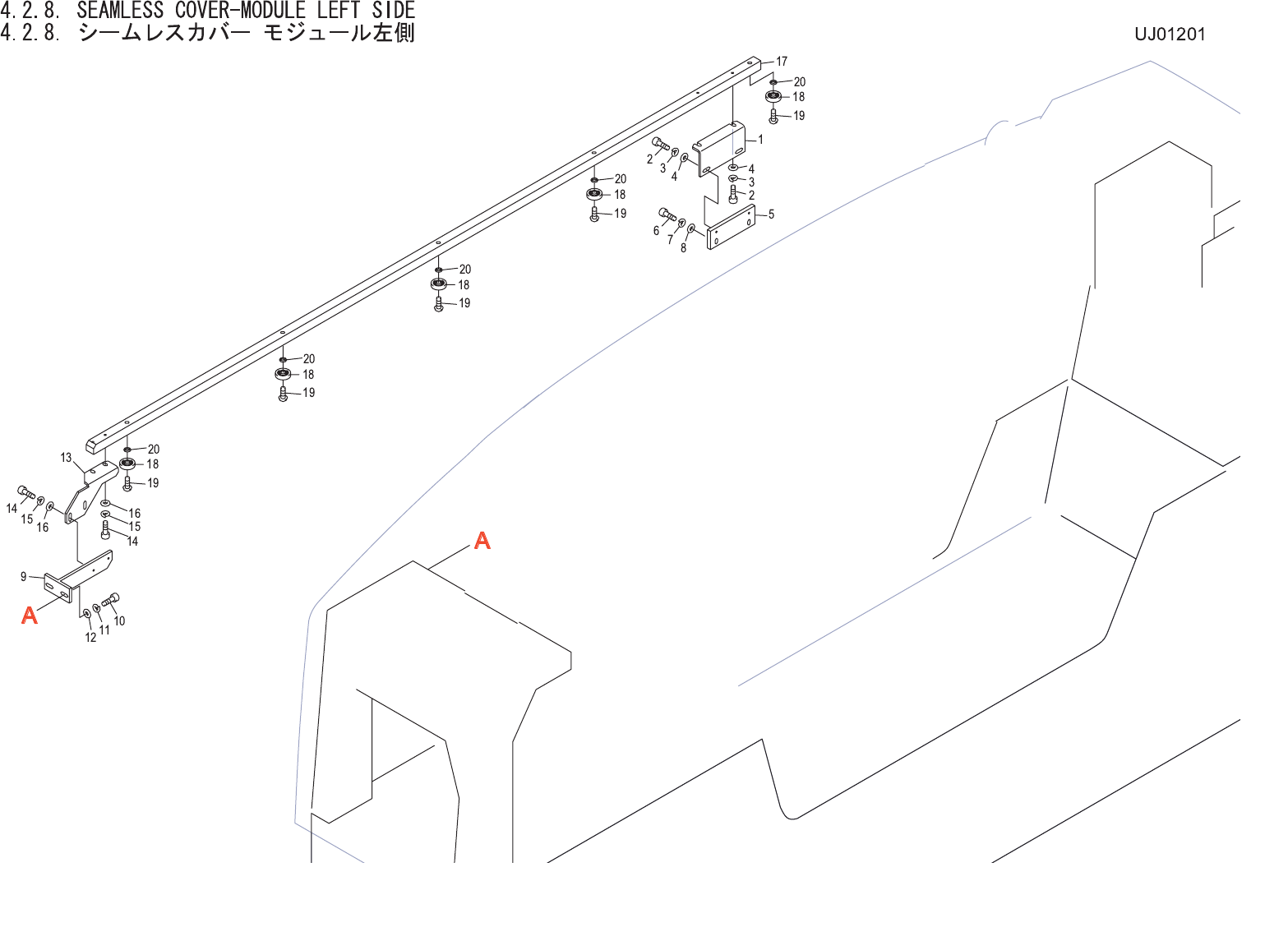

4.2.8. SEAMLESS COVER-MODULE LEFT SIDE
4.2.8. シームレスカバー モジュール左側
UJ01201
No. Drg.No. & Code No. QTY Description Rating
Materials
Remarks
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
1 PB27041 1 BKT ＢＫＴ FE
2 H5289A 4 BOLT, HEX SOCKET ボルト 六角穴 M04X012 FE
3 W1022A 4 WASHER, LOCK ワッシャ スプリング 4M/M FE
4 W1043A 4 WASHER, FLAT ワッシャ 平 4W- 4 FE
5 PB27051 1 PLATE プレート FE
6 H5291A 2 BOLT, HEX SOCKET ボルト 六角穴 M04X018 FE
7 W1022A 2 WASHER, LOCK ワッシャ スプリング 4M/M FE
8 W1043A 2 WASHER, FLAT ワッシャ 平 4W- 4 FE
9 PB28740 1 BKT ＢＫＴ FE
10 H5291A 2 BOLT, HEX SOCKET ボルト 六角穴 M04X018 FE
11 W1022A 2 WASHER, LOCK ワッシャ スプリング 4M/M FE
12 W1043A 2 WASHER, FLAT ワッシャ 平 4W- 4 FE
13 PB29500 1 BKT, ADJUSTING ＢＫＴ 調整 FE
14 H5289A 4 BOLT, HEX SOCKET ボルト 六角穴 M04X012 FE
15 W1022A 4 WASHER, LOCK ワッシャ スプリング 4M/M FE
16 W1043A 4 WASHER, FLAT ワッシャ 平 4W- 4 FE
17 PB29510 1 FRAME フレーム FE
18 H4584H 5 BEARING, ROLLER ベアリング ローラ SS6-22RMZZ-NP55 OT
19 K5262E 5 SCREW, HEX SOCKET BUTTON 小ネジ 六角穴ボタン M06X015 FE
20 PB2899
0
5 WASHE
R
ワッシャ FE
