PTS-NXT-08JE - 第308页
A S/N3581 4066 S/N4067 51 60 52 42 41 59 64 55 57 43 53 45 46 54 48 44 47 71 72 61 61.1 36 35 37 38 28 33 32 33 32 1 4 5 66 67 9 9 10 11 12 13 4 4 4 6.1 6 8 8 58 58.1 75 75.1 91 82 93 94 95 88 92 7 7 25.1 25.2 27 26 31 …
5.1.1. M3S-X SLIDE 2/
5.1.1. M3S-Xスライド 2/
US00397
No. Drg.No. & Code No. QTY Description Rating
Materials
Remarks
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
75 K5169A 2 SCREW, C/R COUNTERSUNK 小ネジ 十穴皿 M02.5X004(ｽﾃﾝﾚｽ) FE
76 H5289A 1 BOLT, HEX SOCKET ボルト 六角穴 M04X012 FE
77 W1011A 1 WASHER, CONICAL ワッシャ 皿 M- 4-L FE
78 H5268T 1 BOLT, HEX SOCKET ボルト 六角穴 M02.5X006 FE
79 W1020H 1 WASHER, LOCK ワッシャ スプリング 2.5M/M FE
80 PB16300 1 BKT, WIRING ＢＫＴ 配線 FE
81 H5288A 2 BOLT, HEX SOCKET ボルト 六角穴 M04X010 FE
82 W1022A 2 WASHER, LOCK ワッシャ スプリング 4M/M FE
83 W1043A 2 WASHER, FLAT ワッシャ 平 4W- 4 FE
84 PB16312 1 RETAINER, WIRING 押え 配線 FE
85 H5286A 2 BOLT, HEX SOCKET ボルト 六角穴 M04X006 FE
86 W1022A 2 WASHER, LOCK ワッシャ スプリング 4M/M FE
87 PZ10411 1 SEAL シール PL
88 PZ10421 1 SEAL シール PL
89 PB09970 1 BKT, WIRING ＢＫＴ 配線 FE
90 K5186N 2 SCREW, C/R COUNTERSUNK 小ネジ 十穴皿 M03X005 FE
91 PB71262 1 BKT, WIRING ＢＫＴ 配線 FE
92 K5169B 2 SCREW, C/R COUNTERSUN
K
小ネジ 十穴皿 M02.5X004 ﾕﾆｸﾛﾒｯ
ｷ
FE
5. XY-ROBOT / XYロボット 307 PTS-NXT-08JE
A
S/N3581 4066
S/N4067
51
60
52
42
41
59
64
55
57
43
53
45
46
54
48
44
47
71
72
61
61.1
36
35
37
38
28
33
32
33
32
1
4
5
66
67
9
9
10
11
12
13
4
4
4
6.1
6
8
8
58
58.1
75
75.1
91
82
93
94
95
88
92
7
7
25.1
25.2
27
26
31
30
29
34
34
49
69
68
50
16
14
17
15
18
78
79
80
81
86
87
78
79
80
81
86
87
82
88
US00397
5. XY-ROBOT / XYロボット 308 PTS-NXT-08JE

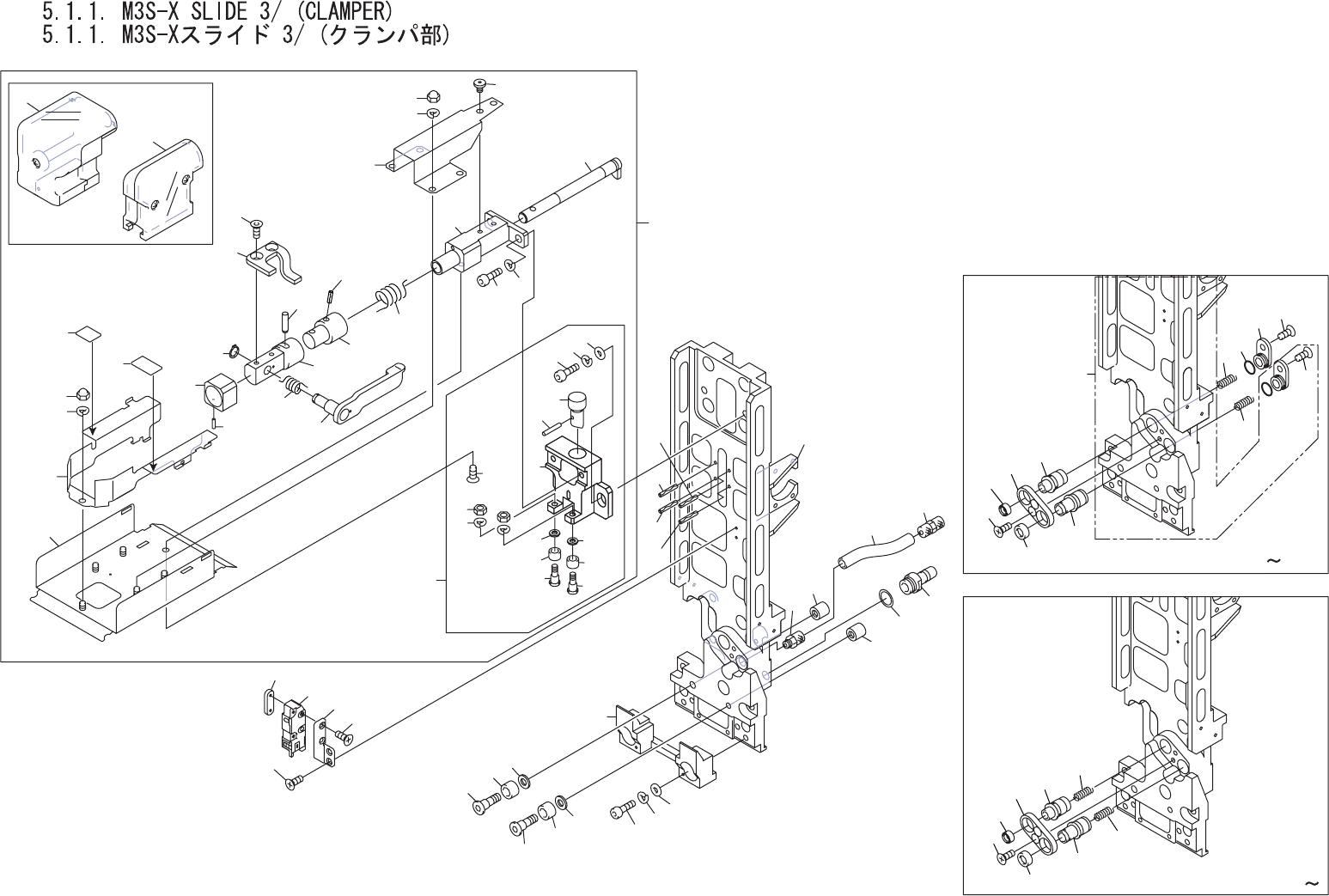

5.1.1. M3S-X SLIDE 3/ (CLAMPER)
5.1.1. M3S-Xスライド 3/ (クランパ部)
US00397
No. Drg.No. & Code No. QTY Description Rating
Materials
Remarks
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
1 PM63784 1 SLIDE, X-AXIS スライド Ｘ軸 FE
4 H2043A 4 PIN, SPRING ピン スプリング 2ﾟX12 OT
5 N2031A 1 NIPPLE ニップル M-5H-6 OT
6 PM05833 1 PIN, ROLLER ピン ローラ FE
6.1 PM29353 1 PIN, ROLLER ピン ローラ FE
7 PM05814 2 ROLLER ローラ FE
8 PM05820 2 COLLAR カラー FE
9 PM05771 2 NUT ナット FE
10 PM19775 1 CLAMPER クランパ FE
11 H5289A 2 BOLT, HEX SOCKET ボルト 六角穴 M04X012 FE
12 W1022A 2 WASHER, LOCK ワッシャ スプリング 4M/M FE
13 W1043A 2 WASHER, FLAT ワッシャ 平 4W- 4 FE
14 PP00621 1 BKT, SW ＢＫＴ ＳＷ FE
15 K5169M 2 SCREW, C/R COUNTERSUNK 小ネジ 十穴皿 M02X005(ｽﾃﾝﾚｽ) FE
16 S5161A 1 SW, MICRO ＳＷ マイクロ AV630564 OT
17 K5169Y 2 SCREW, C/R COUNTERSUNK 小ネジ 十穴皿 M2X10(ｽﾃﾝﾚｽ) FE
18 PP00610 1 NUT ナット FE
25.1 AA554** 1 CLAMPER クランパ OT
25.2 AA594** 1 BLOCK ブロック OT
26 H5289A 2 BOLT, HEX SOCKET ボルト 六角穴 M04X012 FE
27 W1022A 2 WASHER, LOCK ワッシャ スプリング 4M/M FE
28 PM07515 1 BLOCK ブロック AL
29 K5261H 2 SCREW, HEX SOCKET BUTTON 小ネジ 六角穴ボタン M05X012 FE
30 W1023A 2 WASHER, LOCK ワッシャ スプリング 5M/M FE
31 W1044A 2 WASHER, FLAT ワッシャ 平 4W- 5 FE
32 PM05800 2 COLLAR カラー FE
33 PM05793 2 PIN, ROLLER ピン ローラ FE
34 PM05784 2 ROLLER ローラ FE
35 N1077H 2 NUT, HEX ナット 六角 M 3 P=0.5 3ｼｭ FE
36 W1021A 2 WASHER, LOCK ワッシャ スプリング 3M/M FE
37 PM07535 1 PUSHER プッシャ FE
38 R5007A 1 ROLLER, NEEDLE ローラ ニードル ﾟ2.0X11.8 OT
41 PM07526 1 HOLDER ホルダ AL
42 PM29202 1 SHAFT シャフト FE
43 PZ05130 1 SPRING, TORSION スプリング ネジリ FE
44 PM23282 1 HOLDER ホルダ FE
45 H2049A 1 PIN, SPRING ピン スプリング 3ﾟX12 OT
46 PM23293 1 HOLDER ホルダ FE
5. XY-ROBOT / XYロボット 309 PTS-NXT-08JE
