5. XY-ROBOT / XYロボット 327 PTS-NXT-08JE
A
AA
AA
104
105
110
110
109
108
115
120
118
114
94
96
97
95
100
100
99
98
120
119
115
120
118
120
119
6
7
11
13
14
8
19
8
20
25
26
26
27
27
151
150
141
142
143
144
145
146
147
148
149
152
30
30
42
43
53
53
56
60
63
64
68
73
74
78
123
126
129
130
133
138
138
56
2
3
2
3
10
9
10
10.1
9
12
12.1
12.2
7
15
16
18
17
18
17
21
22
24
23
29
28
32
31
44
45
46
48
49
50
55
54
55
54
58
57
67
65
66
69
70
71
72
75
76
74
75
76
124
125
127
128
131
132
134
133.2
133.1
139
140
106
107
116
117
116
117
1
60
63
64
65
66
67
153
156
155
154
89
90
91
92
111
112
121
122
101
102
137
136
93
103
113
59
62
61
77
81
82
79
80
83
84
85
86
59
62
61
35
36
39
37
38
35
36
37
38
39
4
4
5
33
47
52
51
US00263
Linear Motor Cover
5. XY-ROBOT / XYロボット 328 PTS-NXT-08JE

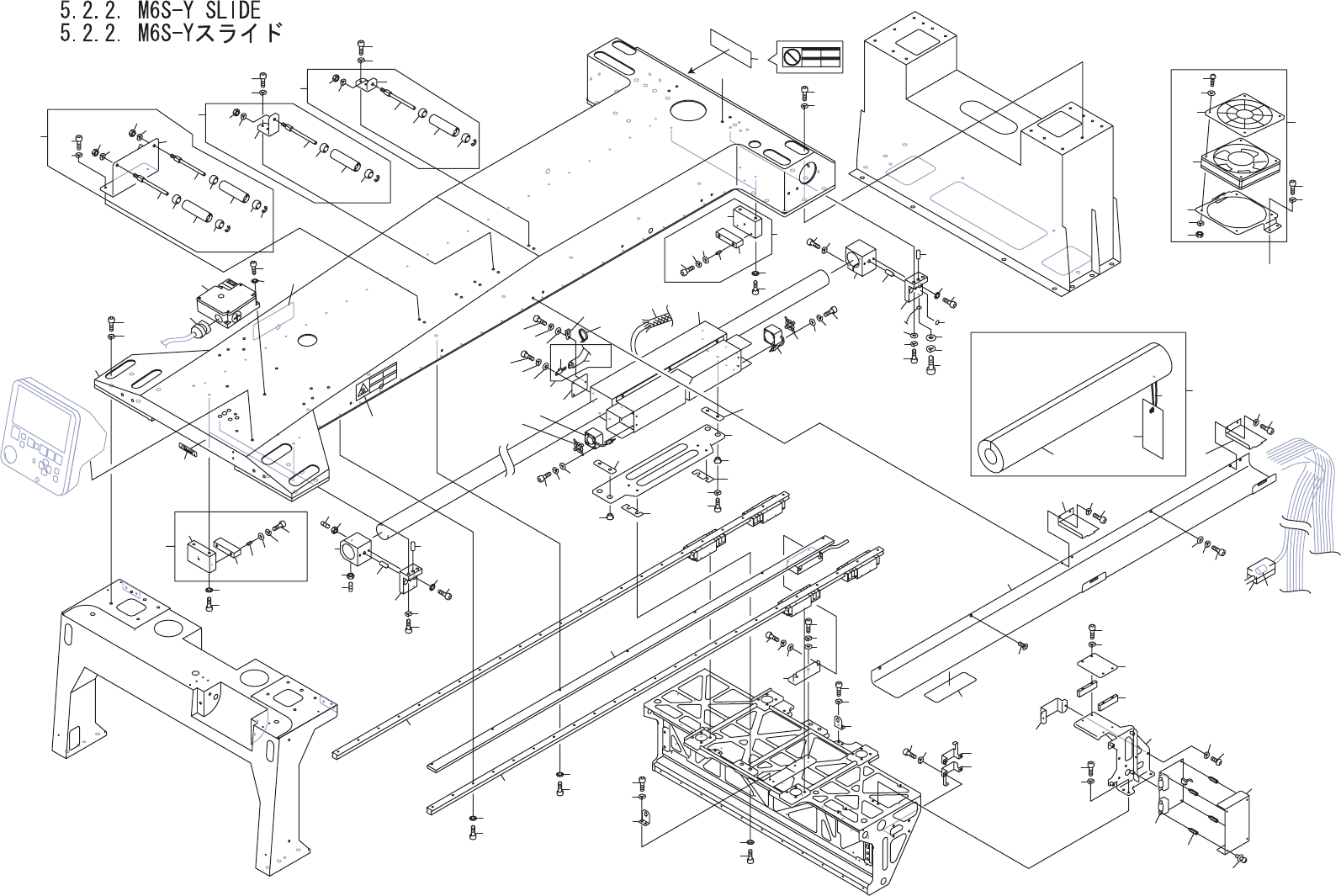

5.2.2. M6S-Y SLIDE
5.2.2. M6S-Yスライド
US00263
No. Drg.No. & Code No. QTY Description Rating
Materials
Remarks
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
1 PM90995 1 FRAME フレーム FE
2 H5341A 22 BOLT, HEX SOCKET ボルト 六角穴 M08X020 FE
3 W1025A 22 WASHER, LOCK ワッシャ スプリング 8M/M FE
4 PZ25260 2 SEAL シール PL
5 PZ28441 1 SEAL シール PL
6 PX01500 1 SEAL, BAR CODE シール バーコード OT
7 PM91182 2 BKT ＢＫＴ FE
8 H2095W 4 PIN, PARALLEL ピン 平行 ﾟ8X18(Aｼｭ) OT
9 H5326A 4 BOLT, HEX SOCKET ボルト 六角穴 M06X025 ｾﾞﾝﾈｼﾞ FE
10 W1024A 4 WASHER, LOCK ワッシャ スプリング 6M/M FE
10.1 W1045A 4 WASHER, FLAT ワッシャ 平 4W- 6 FE
11 EEBR1791 1 SEAL シール OT
12 H5297A 1 BOLT, HEX SOCKET ボルト 六角穴 M05X008 FE
12.1 W1023A 1 WASHER, LOCK ワッシャ スプリング 5M/M FE
12.2 W1050A 1 WASHER, FLAT ワッシャ 平 5M/MX1.0X10(1W-5) FE
13 PM91201 1 HOLDER ホルダ FE
15 H5321A 2 BOLT, HEX SOCKET ボルト 六角穴 M06X012 FE
16 W1013A 2 WASHER, CONICAL ワッシャ 皿 M- 6-H FE
17 N4103C 4 SCREW, HEX SOCKET SET ネジ 六角穴止め SBCP5-12 FE
18 N1085A 4 NUT, HEX ナット 六角 M 6 P=1.0 FE
19 PM91192 1 CLAMPER クランパ FE
21 H5321A 2 BOLT, HEX SOCKET ボルト 六角穴 M06X012 FE
22 W1013A 2 WASHER, CONICAL ワッシャ 皿 M- 6-H FE
23 H5304A 2 BOLT, HEX SOCKET ボルト 六角穴 M05X025 FE
24 W1023A 2 WASHER, LOCK ワッシャ スプリング 5M/M FE
25 PB58652 1 PLATE, JOINT プレート ジョイント FE
26 PJ08540 4 COLLAR カラー OT
27 PJ10130 2 SPACER スペーサ OT
28 H57115 4 BOLT, HEX SOCKET ボルト 六角穴 M06X020 ｽﾃﾝﾚｽ FE
29 W1024H 4 WASHER, LOCK ワッシャ スプリング 6M/M ｽﾃﾝﾚｽ FE
30 PB61182 1 SHIM シム FE Basic Shim(t=0.5) Note.1
31 H5321A 4 BOLT, HEX SOCKET ボルト 六角穴 M06X012 FE
32 W1013A 4 WASHER, CONICAL ワッシャ 皿 M- 6-H FE
33 AA41F00 1 MOTOR, LINEAR モータ リニア OT
35 H3013C 2 FAN ファン 109P0424G302 OT
36 K1141R 2 GUARD, FIN ガード フィン 109-059 OT
37 H5283A 8 BOLT, HEX SOCKET ボルト 六角穴 M03X035 FE
38 W1021A 8 WASHER, LOCK ワッシャ スプリング 3M/M FE
