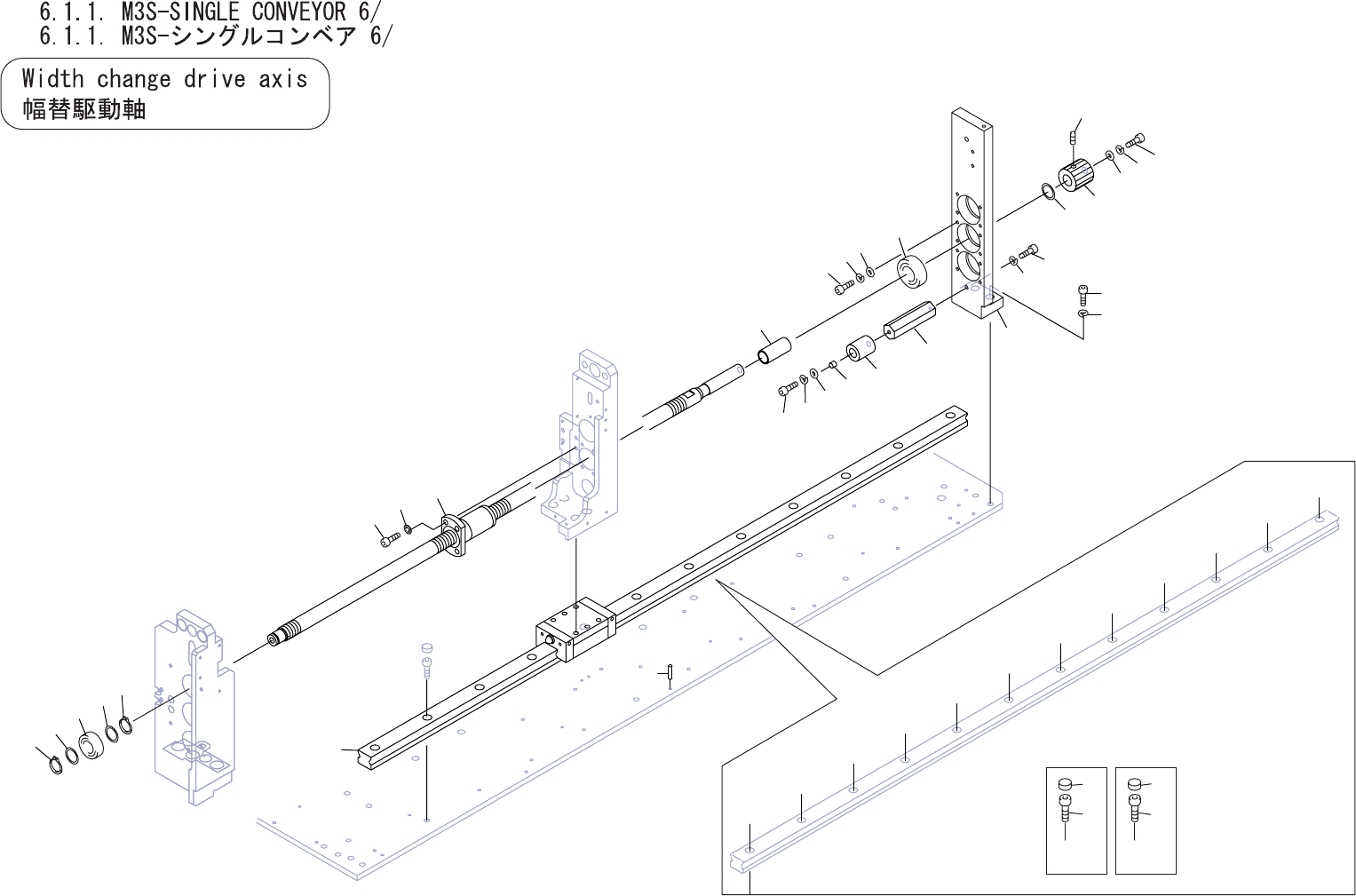

6. CONVEYOR / コンベア 34 PTS-NXT-08JE
6.1.1. M3S-SINGLE CONVEYOR 6/
6.1.1. M3S-シングルコンベア 6/
UQ01445
No. Drg.No. & Code No. QTY Description Rating
Materials
Remarks
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
1 XN00221 1 SCREW ネジ R-MST12053Y OT
2 H5288A 4 BOLT, HEX SOCKET ボルト 六角穴 M04X010 FE
3 W1011A 4 WASHER, CONICAL ワッシャ 皿 M- 4-L FE
4 H4202Z 1 BEARING ベアリング 6900ZZ 0T
5 W10049 2 WASHER ワッシャ LRB10-1.0 FE
6 S1031A 2 CIR-CLIP サークリップ STW 10 FE
7 PM36862 1 COLLAR カラー FE
8 H4175A 1 BEARING ベアリング 6000ZZ OT
9 H5287A 2 BOLT, HEX SOCKET ボルト 六角穴 M04X008 FE
10 W1022A 2 WASHER, LOCK ワッシャ スプリング 4M/M FE
11 W1043A 2 WASHER, FLAT ワッシャ 平 4W- 4 FE
13 W1088B 1 WASHER ワッシャ WSSB13-10-3 FE
14 PZ11470 1 PULLEY プーリ P22-3GT-9-33 OT
15 H5300A 1 BOLT, HEX SOCKET ボルト 六角穴 M05X015 FE
16 W1023A 1 WASHER, LOCK ワッシャ スプリング 5M/M FE
17 W1044A 1 WASHER, FLAT ワッシャ 平 4W- 5 FE
18 N4026A 1 SCREW, HEX SOCKET SET ネジ 六角穴止め M04X004 ｸﾎﾞﾐｻｷ FE
19 PM35054 1 BKT ＢＫＴ FE
20 H5322A 2 BOLT, HEX SOCKET ボルト 六角穴 M06X015 FE
21 W1024A 2 WASHER, LOCK ワッシャ スプリング 6M/M FE
22 PM27611 1 BKT, STOPPER ＢＫＴ ストッパ FE
23 H5278A 1 BOLT, HEX SOCKET ボルト 六角穴 M03X015 FE
24 W1021A 1 WASHER, LOCK ワッシャ スプリング 3M/M FE
25 PG00112 1 STOPPER ストッパ PL
26 H5276A 1 BOLT, HEX SOCKET ボルト 六角穴 M03X010 FE
27 W1021A 1 WASHER, LOCK ワッシャ スプリング 3M/M FE
28 W1040A 1 WASHER, FLAT ワッシャ 平 3M/MX0.5X7 FE
29 PPT0460 1 COLLAR カラー FE
30 XG00350 1 GUIDE RAIL ガイド レール SSR15XW1UUC1S+684LY-Ⅱ OT
31 H5291B 3 BOLT, HEX SOCKET ボルト 六角穴 M04X018 ﾕﾆｸﾛﾒｯｷ(ｼﾛ) FE
32 K20089 12 CAP キャップ C04 OT
33 PZ09960 9 BOLT, HEX SOCKET ボルト 六角穴 M04X012 FE
34 H2092T 5 PIN, PARALLE
L
ピ
ン 平行 3ﾟX6 Bｼｭ FE

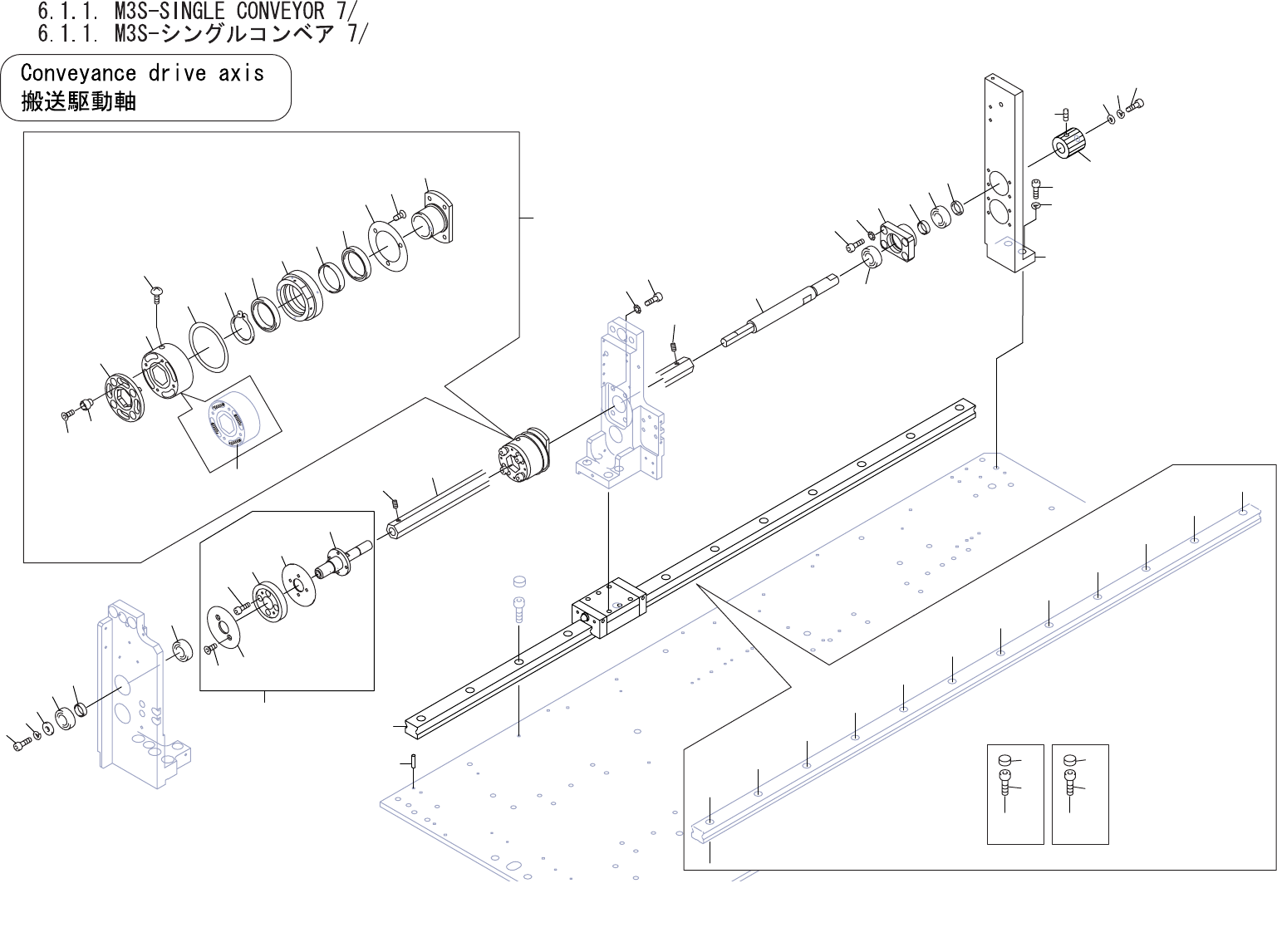

6. CONVEYOR / コンベア 35 PTS-NXT-08JE
A
H5291B
K20089
PZ09960
BB
BB
AA
AA
AA
AA
AA
AA
AA
AA
BB
AA BB
AA
33
29
32
34
35
37
30
31
26.1
30
39
40
12
14
15
13
16
4
3
5
6
5
2
45
11
24
25
23
16
9
27
28
9
8
1.6
19
21
18
22
20
1.1
1.2
1.3
1.4
1.5
29.1
30.1
30.2
17
26
41
42
44
43
43
1
UQ01445
6. CONVEYOR / コンベア 36 PTS-NXT-08JE
