6. CONVEYOR / コンベア 111 PTS-NXT-08JE
Ref.6/
Ref.17/
Ref.17/
A
NN
QQ
LL
1
2
3
2
3
6
6
10
15
15
18
19
15
14
17
16
26
27
28
26
27
28
16
16
21
21
23
23
21
24
25
24
25
23
24
25
29
30
31
5
4
4
5
5
4
4
5
7
8
9
7
8
9
12
11
13
35
36
35
20
20
20
UQ01248
6. CONVEYOR / コンベア 112 PTS-NXT-08JE

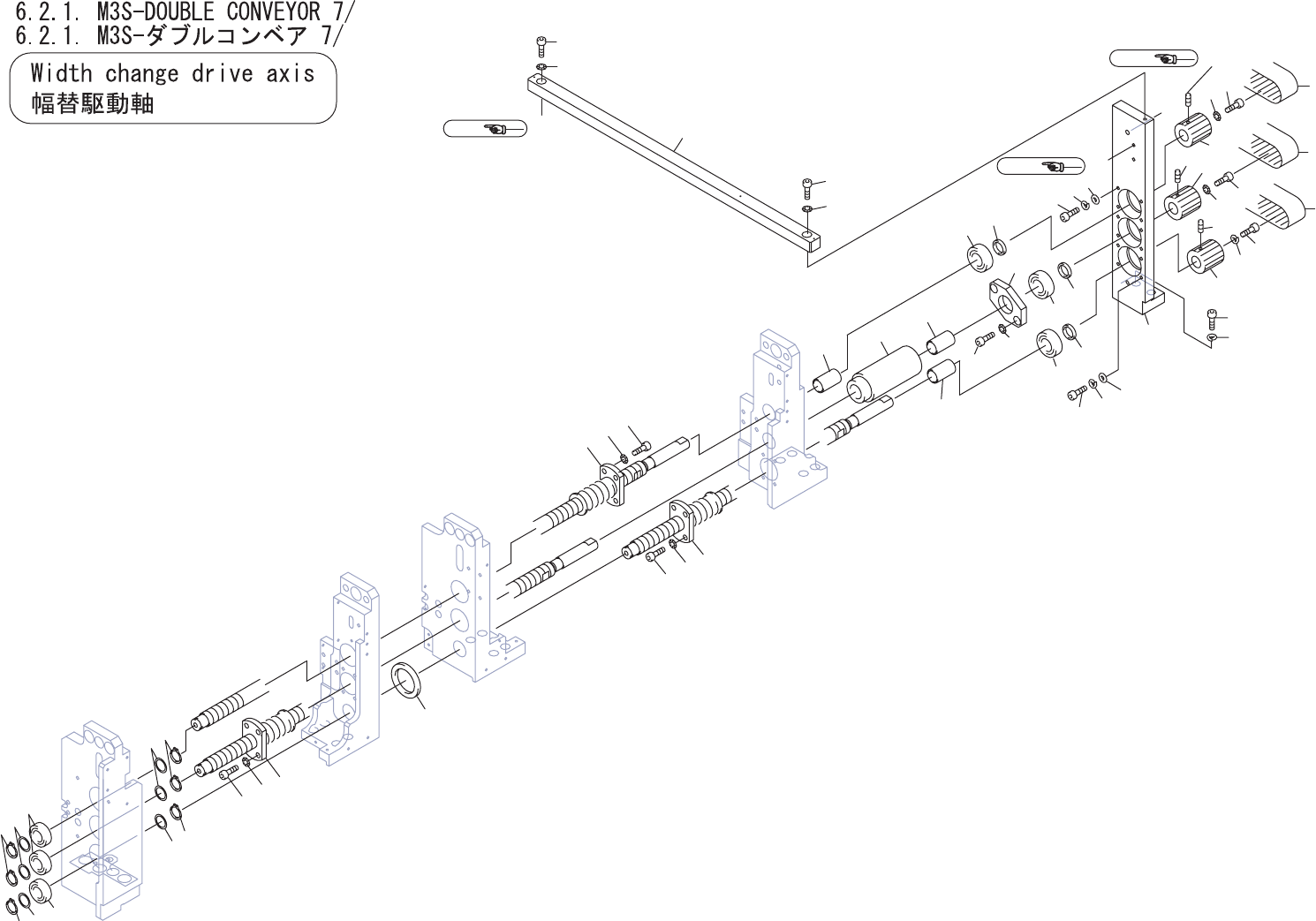

6.2.1. M3S-DOUBLE CONVEYOR 7/
6.2.1. M3S-ダブルコンベア 7/
UQ01248
No. Drg.No. & Code No. QTY Description Rating
Materials
Remarks
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
1 AA1BB01 1 PLATE, REFERENCE プレート 基準 OT
2 H5288A 2 BOLT, HEX SOCKET ボルト 六角穴 M04X010 FE
3 W1011A 2 WASHER, CONICAL ワッシャ 皿 M- 4-L FE
4 S1031A 6 CIR-CLIP サークリップ STW 10 OT
5 W10049 6 WASHER ワッシャ LRB10-1.0 FE
6 H4202Z 3 BEARING ベアリング 6900ZZ OT
7 XN00221 2 SCREW ネジ R-MST12053Y OT
8 H5288A 8 BOLT, HEX SOCKET ボルト 六角穴 M04X010 FE
9 W1011A 8 WASHER, CONICAL ワッシャ 皿 M- 4-L FE
10 PG00073 1 STOPPER ストッパ PL
11 XN00231 1 SCREW ネジ R-MST12054Y OT
12 H5288A 4 BOLT, HEX SOCKET ボルト 六角穴 M04X010 FE
13 W1011A 4 WASHER, CONICAL ワッシャ 皿 M- 4-L FE
14 PG00333 1 STOPPER ストッパ PL
15 PM36862 3 COLLAR カラー FE
16 H4175A 3 BEARING ベアリング 6000ZZ OT
17 PM37561 1 PLATE, STOPPER プレート ストッパ FE
18 H5287A 2 BOLT, HEX SOCKET ボルト 六角穴 M04X008 FE
19 W1011A 2 WASHER, CONICAL ワッシャ 皿 M- 4-L FE
20 W1088B 3 WASHER ワッシャ WSSB13-10-3 FE
21 PZ11470 3 PULLEY プーリ OT
23 N4026A 3 SCREW, HEX SOCKET SET ネジ 六角穴止め M04X004 ｸﾎﾞﾐｻｷ FE
24 H5300A 3 BOLT, HEX SOCKET ボルト 六角穴 M05X015 FE
25 W1023A 3 WASHER, LOCK ワッシャ スプリング 5M/M FE
26 H5287A 4 BOLT, HEX SOCKET ボルト 六角穴 M04X008 ｾﾞﾝﾈｼﾞ FE
27 W1022A 4 WASHER, LOCK ワッシャ スプリング 4M/M FE
28 W1043A 4 WASHER, FLAT ワッシャ 平 4W- 4 FE
29 PM35054 1 BKT ＢＫＴ FE
30 H5322A 2 BOLT, HEX SOCKET ボルト 六角穴 M06X015 FE
31 W1024A 2 WASHER, LOCK ワッシャ スプリング 6M/M FE
35 H4572E 2 BELT, TIMING ベルト タイミング 177-3GT-9 OT
36 H4520F 1 BELT, TIMIN
G
ベルト タイミン
グ
342-3GT-9 OT
