6.2.1. M3S-DOUBLE CONVEYOR 10/
6.2.1. M3S-ダブルコンベア 10/
UQ01248
No. Drg.No. & Code No. QTY Description Rating
Materials
Remarks
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
70.2 W1021A 2 WASHER, LOCK ワッシャ スプリング 3M/M FE
70.3 W1040A 2 WASHER, FLAT ワッシャ 平 3M/MX0.5X7 FE
76 AA30L02 1 SENSOR センサ OT
76.1 PM18264 1 BKT, SENSOR ＢＫＴ センサ FE
76.2 PB12711 1 WASHER ワッシャ FE
76.3 XS01244 1 SENSOR, TOUCH センサ タッチ OT
76.4 K5257H 2 SCREW, HEX SOCKET BUTTON 小ネジ 六角穴ボタン M04X012 FE
76.5 W1022A 2 WASHER, LOCK ワッシャ スプリング 4M/M FE
77 H5275A 2 BOLT, HEX SOCKET ボルト 六角穴 M03X008 FE
78 W1010A 2 WASHER, CONICAL ワッシャ 皿 M- 3-L FE
79 PZ1413
0
2 SEAL シール PL
6. CONVEYOR / コンベア 123 PTS-NXT-08JE
A
1
2
3
4
5
7
8
9
10
11
11.1
14
16
15
20
21
22
23
24
25
26
27
80
79
28
29
31
32
33
34
35
44
45
46
50
51
52
53
55
54
56
57
58
59
60
63
64
69
65
65.1
64
65
65.1
80
79
37
38
39
41
41.1
40
1.1
1.2
1.3
31.1
31.2
31.3
3.1
33.1
13
12
30,
30.1
43
42
61
62
66
67
66
67
81
82
UQ01248
6. CONVEYOR / コンベア 124 PTS-NXT-08JE

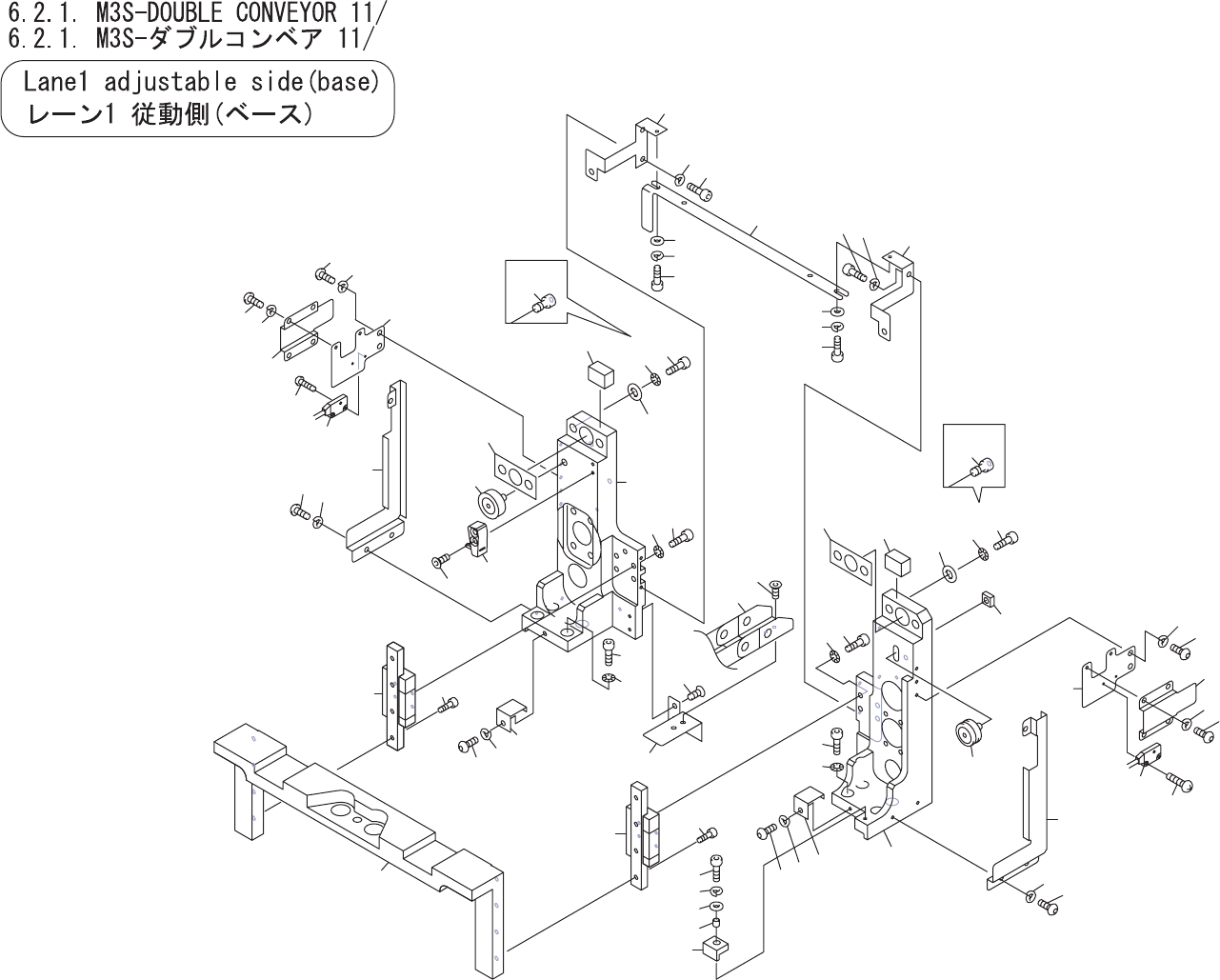

6.2.1. M3S-DOUBLE CONVEYOR 11/
6.2.1. M3S-ダブルコンベア 11/
UQ01248
No. Drg.No. & Code No. QTY Description Rating
Materials
Remarks
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
1 PM02FY0 1 BKT ＢＫＴ FE
1.1 PJ13261 1 SHEET シート OT
1.2 PJ12921 2 WASHER ワッシャ OT
1.3 PS02492 1 SHEET シート OT
2 H5298A 2 BOLT, HEX SOCKET ボルト 六角穴 M05X010 FE
3 W1012A 2 WASHER, CONICAL ワッシャ 皿 M- 5-L FE
3.1 PM015W0 2 BOLT, HEX SOCKET ボルト 六角穴 FE Thin panel option
4 H5274A 4 BOLT, HEX SOCKET ボルト 六角穴 M03X006 FE
5 W1010A 4 WASHER, CONICAL ワッシャ 皿 M- 3-L FE
7 PP00680 1 RETAINER, WIRING 押え 配線 FE
8 K5255A 2 SCREW, HEX SOCKET BUTTON 小ネジ 六角穴ボタン M03X004 FE
9 W1021A 2 WASHER, LOCK ワッシャ スプリング 3M/M FE
10 PP00530 1 BKT, SENSOR ＢＫＴ センサ FE
11 K5255T 2 SCREW, HEX SOCKET BUTTON 小ネジ 六角穴ボタン M03X006 FE
11.1 W1021A 2 WASHER, LOCK ワッシャ スプリング 3M/M FE
12 S40288 1 SENSOR センサ EX-19A-PN-R OT
13 K5175T 2 SCREW, C/R PAN 小ネジ 十穴鍋 M02X005(0ﾊﾞﾝ1ｼｭ)SUS FE
14 PP01660 1 COVER, WIRING カバー 配線 FE
15 K5255A 3 SCREW, HEX SOCKET BUTTON 小ネジ 六角穴ボタン M03X004 FE
16 W1021A 3 WASHER, LOCK ワッシャ スプリング 3M/M FE
20 PP00450 1 RETAINER, WIRING 押え 配線 FE
21 K5255A 1 SCREW, HEX SOCKET BUTTON 小ネジ 六角穴ボタン M03X004 FE
22 W1021A 1 WASHER, LOCK ワッシャ スプリング 3M/M FE
23 PB48620 1 BKT, WIRING ＢＫＴ 配線 FE
24 H5274A 2 BOLT, HEX SOCKET ボルト 六角穴 M03X006 FE
25 W1021A 2 WASHER, LOCK ワッシャ スプリング 3M/M FE
26 PB05643 1 BKT ＢＫＴ FE
27 K5357M 2 SCREW, HEX SOCKET COUNTERSUNK 小ネジ 六角穴皿 M03X006 FE
28 K41620 1 FIEXIBLE TRACK ケーブルベア 07.10-018-0-17-060.10.12 OT
29 K5357M 2 SCREW, HEX SOCKET COUNTERSUNK 小ネジ 六角穴皿 M03X006 FE
30 AA45L01 1 PULLEY プーリ OT
30.1 AA0BY01 1 PULLEY プーリ OT Thin panel option
31 PM02FZ0 1 BKT ＢＫＴ FE
31.1 PJ13261 1 SHEET シート OT
31.2 PJ12921 2 WASHER ワッシャ OT
31.3 PS02492 1 SHEET シート OT
32 H5298A 2 BOLT, HEX SOCKET ボルト 六角穴 M05X010 FE
33 W1012A 2 WASHER, CONICAL ワッシャ 皿 M- 5-L FE
6. CONVEYOR / コンベア 125 PTS-NXT-08JE
