6.2.1. M3S-DOUBLE CONVEYOR (PNEUMATIC CIRCUIT DIAGRAM) 19/ 6.2.1. M3S-ダブルコンベア (エアー配管図) 19/ UQ01248 No. Drg.No. & Code No. QTY Description Rating Materials Remarks 番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考 4 S1056A 2 SILENCER…
A
B ( )
A
( )
A:CLAMP (LIFTER UP)
B:UNCLAMP (LIFTER DOWN)
LOWER LOW SPEED RELEASE
LOWER LOW SPEED RELEASE
METER IN
METER OUT
METER OUT
RAISE HIGH SPEED RELEASE
LOWER LOW SPEED RELEASE
LOWER LOW SPEED RELEASE
METER IN
METER OUT
METER OUT
RAISE HIGH SPEED RELEASE
SECOND LANE
FIRST LANE
FOR FIRST LANE FOR SECOND LANE
NEGATIVE
PRESSURE
POSITIVE
PRESSURE
Ref.BED
bb
c1c1
Ref.BED
UQ01248
6. CONVEYOR / コンベア 154 PTS-NXT-08JE

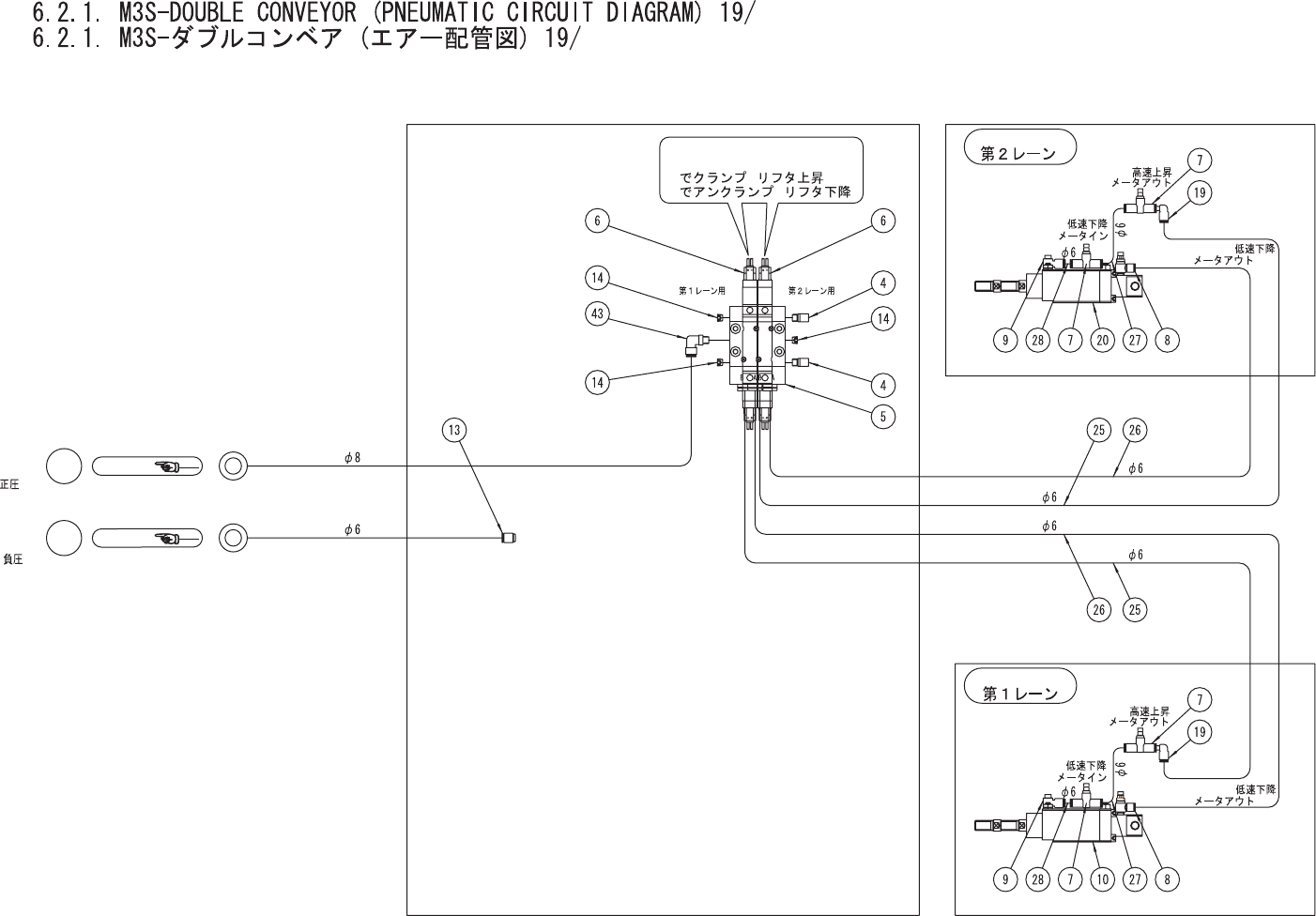

6.2.1. M3S-DOUBLE CONVEYOR (PNEUMATIC CIRCUIT DIAGRAM) 19/
6.2.1. M3S-ダブルコンベア (エアー配管図) 19/
UQ01248
No. Drg.No. & Code No. QTY Description Rating
Materials
Remarks
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
4 S1056A 2 SILENCER サイレンサ AN101-01 OT
5 M1034R 1 MANIFOLD マニホールド SS5Y3-41-02-C6 OT
6 H1337K 2 VALVE, SOL バルブ ＳＯＬ SY3240-5LOZ OT
7 K5340Y 4 CONTROLLER, SPEED コントローラ スピード AS2001F-06(ｼﾛ) OT
8 K5342D 2 CONTROLLER, SPEED コントローラ スピード AS2201F-01-06S(ｼﾛ) OT
9 Y3121N 2 UNION, ELBOW ユニオン エルボ KQ2VS06-01S OT
10 XS02630 1 CYLINDER, AIR シリンダ エアー OT
13 K20075 1 CAP キャップ KQ2C06-00 OT
14 A3034A 3 PLUG 埋栓 PT1/8 OT
19 Y3079H 2 UNION, ELBOW ユニオン エルボ KQ2L06-99 OT
20 XS02640 1 CYLINDER, AIR シリンダ エアー OT
25 PZ12680 2 TUBE チューブ TU0604B L=660 OT
26 PZ06710 2 TUBE チューブ TU0604B L=700 OT
27 PZ12690 2 TUBE チューブ TU0604B L=40 OT
28 PZ12700 2 TUBE チューブ TU0604B L=45 OT
43 Y3079S 1 UNION, ELBO
W
ユニオン エル
ボ
KQ2L08-01
S
OT
6. CONVEYOR / コンベア 155 PTS-NXT-08JE
A
A
BB
2/
3/
4/
5/
6/
7/
8/
9/
10/
11/
12/
13/
BB
FROM MODULE BED
NEGATIVE
PRESSURE
NEGATIVE
PRESSURE
POSITIVE
PRESSURE
B ( )
A
( )
A:CLAMP (LIFTER UP)
B:UNCLAMP (LIFTER DOWN)
SECOND LANE
FIRST LANE
FOR FIRST LANE FOR SECOND LANE
LOWER LOW SPEED RELEASE
LOWER LOW SPEED RELEASE
METER IN
LOWER LOW SPEED RELEASE
METER IN
METER OUT
METER OUT
LOWER LOW SPEED RELEASE
METER OUT
RAISE HIGH SPEED RELEASE
METER OUT
RAISE HIGH SPEED RELEASE
BACK-UP PIN
1
2
3
3
4
4
5
45
UQ01347
