A 2 3 5 4 5 31 26 28 29 25 6 13 8 1 7 19 21 20 12 24 23 22 27 30 30 17 18 UL01719 1. PARTS PLACING / 部品装着 50 PTS-NXT-08JE
1.4.5. H01-NC08B-NOZZLE STATION
1.4.5. H01-NC08B-ノズルステーション
UL01618
No. Drg.No. & Code No. QTY Description Rating
Materials
Remarks
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
1 AA96912 1 HOLDER ホルダ OT
2 PM05TB0 1 HOLDER ホルダ AL
3 PH01440 8 PIN, PARALLEL ピン 平行 OT
4 PM04922 1 PIN ピン FE
5 PM68681 2 PIN, REFERENCE ピン 基準 AL
6 PS00610 1 SHEET シート PL
7 AA0HK02 1 GUIDE ガイド OT
11 K5359H 2 SCREW, HEX SOCKET COUNTERSUNK 小ネジ 六角穴皿 M04X010 FE
12 AA96703 1 BLOCK ブロック OT
16 H5276A 2 BOLT, HEX SOCKET ボルト 六角穴 M03X010 FE
17 W1010A 2 WASHER, CONICAL ワッシャ 皿 M- 3-L FE
18 PB20140 1 DOG, SW ドッグ ＳＷ FE
19 K51845 4 SCREW, C/R PAN 小ネジ 十穴鍋 M02.5X005 ｽﾃﾝﾚｽ FE
20 W1020H 4 WASHER, LOCK ワッシャ スプリング 2.5M/M FE
21 PZ05021 1 SPRING, TENSION スプリング 引張 FE
22 PB19946 1 SHUTTER シャッタ FE
23 PM34584 8 PIN, GUIDE ピン ガイド FE
24 PZ29950 8 BOLT ボルト OT
25 PM47751 2 PIN, GUIDE ピン ガイド FE
26 PZ29940 2 BOLT ボルト OT
27 PX00090 1 NAMEPLATE 銘板 PL
28 PX01990 1 SEAL, BAR CODE シール バーコード PL
29 PX0214
0
1 SEAL, BAR COD
E
シール バーコード PL
1. PARTS PLACING / 部品装着 49 PTS-NXT-08JE
A
2
3
5
4
5
31
26
28
29
25
6
13
8
1
7
19
21
20
12
24
23
22
27
30
30
17
18
UL01719
1. PARTS PLACING / 部品装着 50 PTS-NXT-08JE

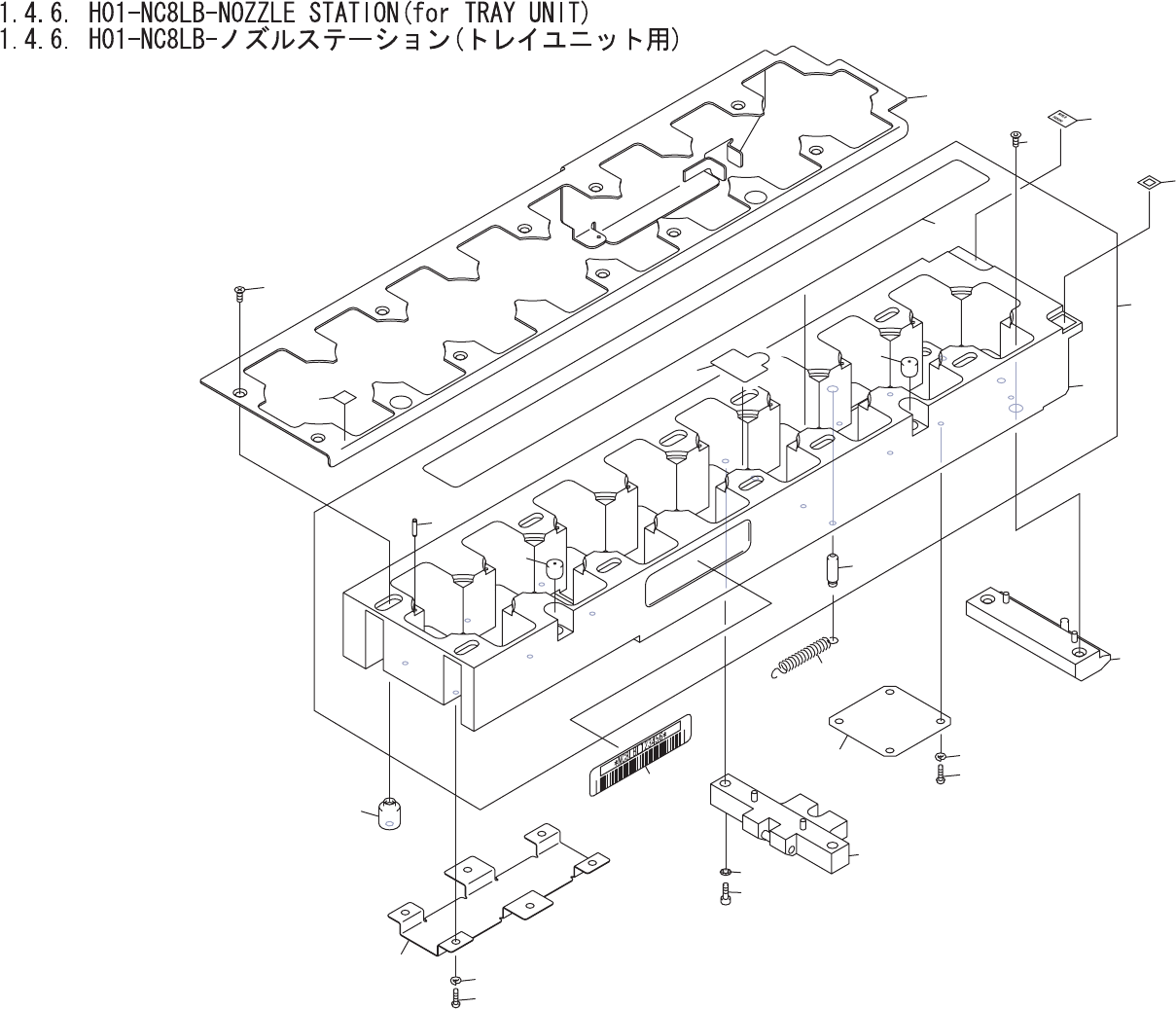

1.4.6. H01-NC8LB-NOZZLE STATION(for TRAY UNIT)
1.4.6. H01-NC8LB-ノズルステーション(トレイユニット用)
UL01719
No. Drg.No. & Code No. QTY Description Rating
Materials
Remarks
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
1 AA97012 1 HOLDER ホルダ OT
2 PM010W2 1 HOLDER ホルダ AL
3 PH01440 8 PIN, PARALLEL ピン 平行 OT
4 PM04922 1 PIN ピン FE
5 PM68681 2 PIN, REFERENCE ピン 基準 FE
6 PS00620 1 SHEET シート PL
7 PS00840 1 SHEET シート PL
8 AA0HK02 1 GUIDE ガイド OT
12 K5359H 2 SCREW, HEX SOCKET COUNTERSUNK 小ネジ 六角穴皿 M04X010 FE
13 AA96703 1 BLOCK ブロック OT
17 H5276A 2 BOLT, HEX SOCKET ボルト 六角穴 M03X010 FE
18 W1010A 2 WASHER, CONICAL ワッシャ 皿 M- 3-L FE
19 PB20140 1 DOG, SW ドッグ ＳＷ FE
20 K51845 4 SCREW, C/R PAN 小ネジ 十穴鍋 M02.5X005 ｽﾃﾝﾚｽ FE
21 W1020H 4 WASHER, LOCK ワッシャ スプリング 2.5M/M FE
22 PB21640 1 PLATE プレート FE
23 K51845 6 SCREW, C/R PAN 小ネジ 十穴鍋 M02.5X005 ｽﾃﾝﾚｽ FE
24 W1020H 6 WASHER, LOCK ワッシャ スプリング 2.5M/M FE
25 PZ05021 1 SPRING, TENSION スプリング 引張 FE
26 PB19956 1 SHUTTER シャッタ FE
27 PM34584 10 PIN, GUIDE ピン ガイド FE
28 PZ29950 10 BOLT ボルト OT
29 PX00090 1 NAMEPLATE 銘板 PL
30 PX02000 1 SEAL, BAR CODE シール バーコード PL
31 PX0215
0
1 SEAL, BAR COD
E
シール バーコード PL
1. PARTS PLACING / 部品装着 51 PTS-NXT-08JE
