6.2.2. M6S-DOUBLE CONVEYOR 3/
6.2.2. M6S-ダブルコンベア 3/
UQ01347
No. Drg.No. & Code No. QTY Description Rating
Materials
Remarks
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
29 PM01751 4 GUIDE ガイド FE
30 H5276A 4 BOLT, HEX SOCKET ボルト 六角穴 M03X010 FE
31 W1010A 4 WASHER, CONICAL ワッシャ 皿 M- 3-L FE
32 PM92331 1 PLATE プレート FE
36 PM92391 2 BKT, SENSOR ＢＫＴ センサ FE
36.1 PT01202 1 GUIDE ガイド FE
36.2 PS02472 1 SHEET シート OT
36.3 H5429N 2 BOLT, HEX SOCKET ボルト 六角穴 CBS3-8 FE
37 PT01181 1 GUIDE ガイド FE
37.1 PS02472 1 SHEET シート OT
38 H5429N 2 BOLT, HEX SOCKET ボルト 六角穴 CBS3-8 FE
39 PM12141 2 PLATE プレート FE
40 H5275A 4 BOLT, HEX SOCKET ボルト 六角穴 M03X008 FE
41 W1021A 4 WASHER, LOCK ワッシャ スプリング 3M/M FE
42 H55035 6 BOLT ボルト PUST4-15 FE
44 PZ14450 4 SPRING スプリング WR5-35 FE
45 PM12167 2 PLATE, GUIDE プレート ガイド FE
46 PM01604 1 PLATE, CLAMPING プレート クランプ FE
47 K5255A 6 SCREW, HEX SOCKET BUTTON 小ネジ 六角穴ボタン M03X004 FE
48 PM32072 1 RAIL レール FE
48.1 PM41922 1 RAIL レール FE Thin panel option
49 H5288A 8 BOLT, HEX SOCKET ボルト 六角穴 M04X010 FE
50 W1011A 8 WASHER, CONICAL ワッシャ 皿 M- 4-L FE
67 PM92341 1 PLATE プレート FE
68 PM01604 1 PLATE, CLAMPING プレート クランプ FE
69 K5255A 6 SCREW, HEX SOCKET BUTTON 小ネジ 六角穴ボタン M03X004 FE
73 PM97050 4 BLOCK, LOCATING ブロック 位置決め FE
73.1 PB84700 2 BKT ＢＫＴ FE
73.2 PB84690 2 BKT ＢＫＴ FE
74 H5275A 8 BOLT, HEX SOCKET ボルト 六角穴 M03X008 FE
75 W1021A 8 WASHER, LOCK ワッシャ スプリング 3M/M FE
76 W1041F 8 WASHER, FLAT ワッシャ 平 ﾟ3X6ｺｶﾞﾀﾋﾗｻﾞｶﾞﾈ FE
77 PM12151 2 PLATE プレート FE
78 H5275A 4 BOLT, HEX SOCKET ボルト 六角穴 M03X008 FE
79 W1021A 4 WASHER, LOCK ワッシャ スプリング 3M/M FE
81 H3170B 4 PLUNGER, BALL プランジャ ボール SBP-4 OT
89 PB47660 1 RETAINER, WIRING 押え 配線 FE
90 H5274A 2 BOLT, HEX SOCKET ボルト 六角穴 M03X006 FE
6. CONVEYOR / コンベア 164 PTS-NXT-08JE
6.2.2. M6S-DOUBLE CONVEYOR 3/
6.2.2. M6S-ダブルコンベア 3/
UQ01347
No. Drg.No. & Code No. QTY Description Rating
Materials
Remarks
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
91 H5275A 1 BOLT, HEX SOCKET ボルト 六角穴 M03X008 FE
92 W1021A 3 WASHER, LOCK ワッシャ スプリング 3M/M FE
110 PM23712 1 PIN, REFERENCE ピン 基準 FE
113 H2014R 2 PIN ピン MSIP6-10 OT
121 PB18132 1 HOOK フック FE
122 PB18410 1 HOOK フック FE
123 H5274A 4 BOLT, HEX SOCKET ボルト 六角穴 M03X006 FE
124 W1021A 4 WASHER, LOCK ワッシャ スプリング 3M/M FE
125 N4023B 2 SCREW, HEX SOCKET SET ネジ 六角穴止め M03X010 ﾏﾙｻｷ FE
126 N1077H 2 NUT, HEX ナット 六角 M 3 P=0.5 3ｼｭ FE
129 PB18150 1 HOOK フック FE
130 PB18160 1 HOOK フック FE
131 H5275A 4 BOLT, HEX SOCKET ボルト 六角穴 M03X008 FE
132 W1021A 4 WASHER, LOCK ワッシャ スプリング 3M/M FE
132.1
W1040A 4 WASHER, FLAT ワッシャ 平 3M/MX0.5X7 FE
134 PZ14130 2 SEAL シール PL
135 PH00790 2 BRUSH ブラシ OT
136 K5358
C
4 SCREW, HEX SOCKET COUNTERSUN
K
小ネジ 六角穴皿 M03X012 FE
6. CONVEYOR / コンベア 165 PTS-NXT-08JE

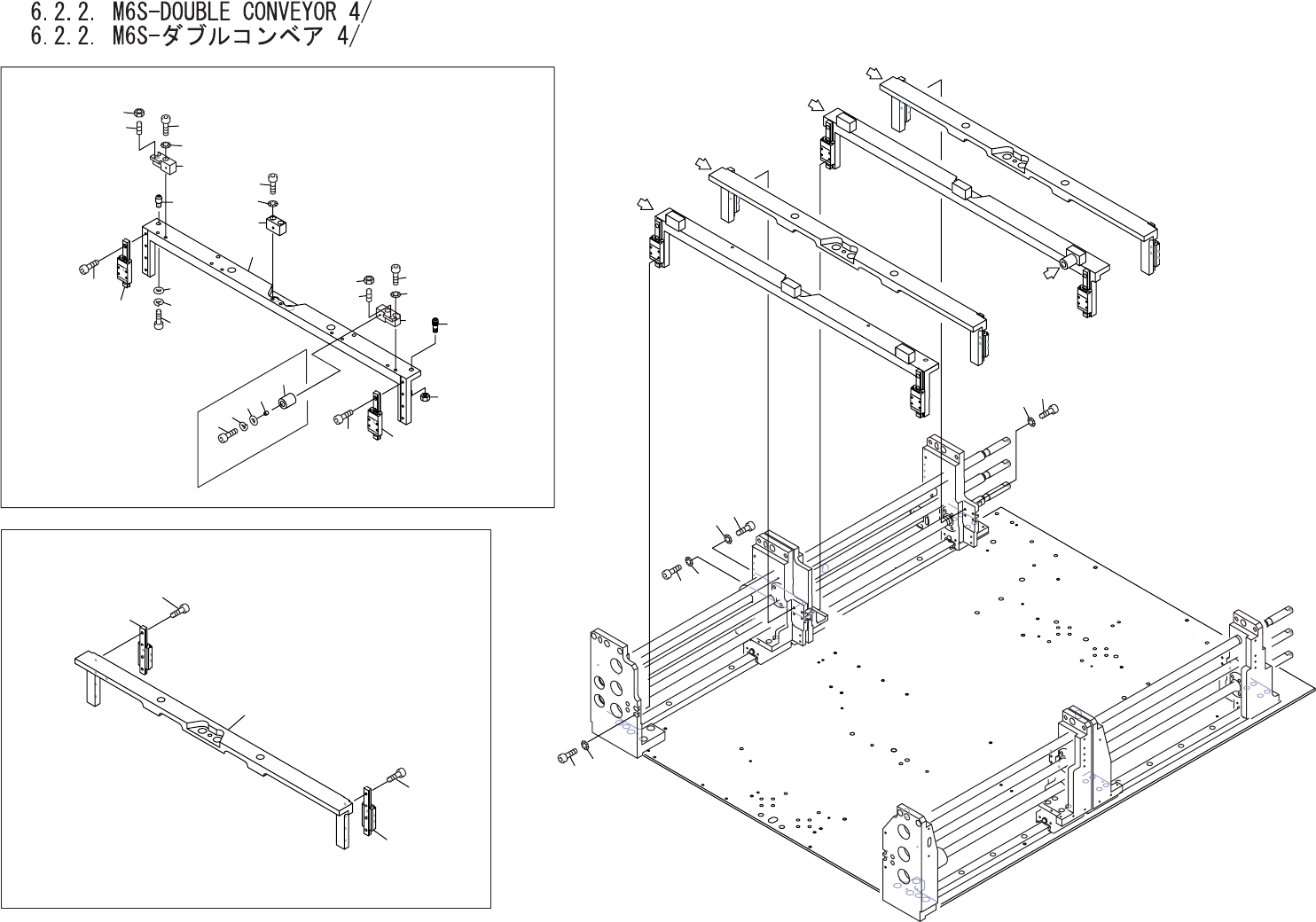

A
DETAIL A
DETAIL B
A
B
A
B
C
DETAIL C
21
22
23
24
4
1
3
5
6
7
52
51
52
51
15
19
16
17
18
6
7
6
7
6
7
13
14
12
20
20.1
20
20.1
46
47
45
49
50
48
20
20.1
20
20.1
UQ01347
