PTS-NXT-08JE - 第525页

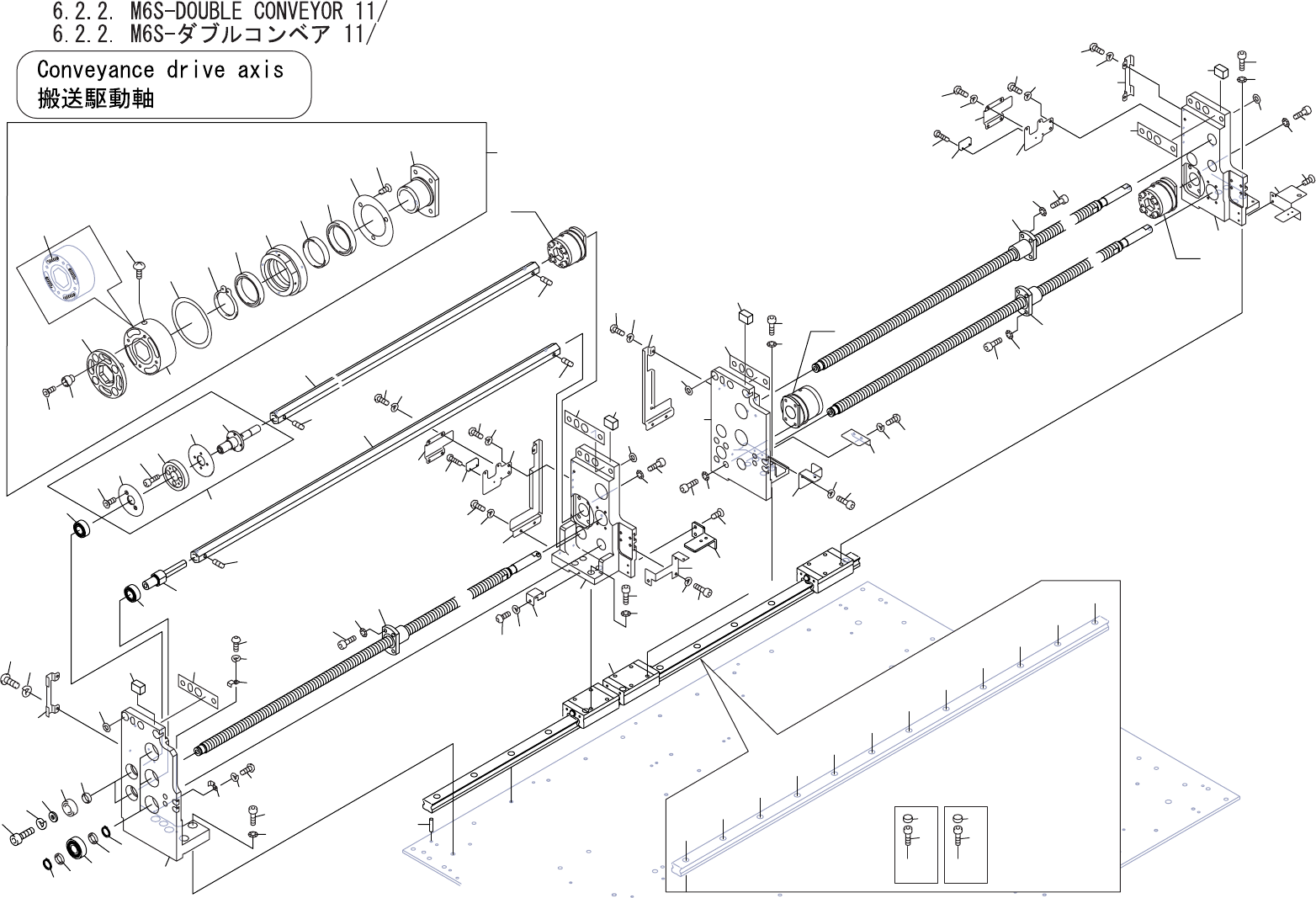

6.2.2. M6S-DOUBLE CONVEYOR 11/ 6.2.2. M6S-ダブルコンベア 11/ UQ01347 No. Drg.No. & Code No. QTY Description Rating Materials Remarks 番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考 1 H4440A 4 BEARING, MINIATURE ベアリング ミニチュア DDL-1910ZZ OT …
A
DETAIL ZZ
ZZ
ZZ
AA
BB
AA
AA
AA
BB
AA
AA
AA
BB
AA
AA
AA
BB
ZZ
17
12
32
44
56
13
34
45
57
11
10
26
28
22
53
53.1
52
47
48
1
9
6
3
1
1
2.6
5
59
3
59
4
4
4
4
35
50
36
49
38
39
59
26
27
27.1
27
27.1
54
55
55.1
8
7
14
33
37
60
60
46
51
60
94
93
58
43
23
23.1
11.1
48.1
29
29.1
28
29
29.1
31
30
31.1
18
19
19.1
18
19
19.1
66.2
2.1
2.2
2.3
2.4
2.5
66
67
70
66.1
63
68
69
72
68
61.1
62
67.1
68.1
68.2
12.1
12.2
12.3
32.1
32.2
32.3
44.1
44.2
44.3
56.1
56.2
56.3
15
16
16
15
20
21
21.1
20
21
21.1
40
78
77
79
77
73
74
74.1
75
76
75
76
61
2
UQ01347
6. CONVEYOR / コンベア 188 PTS-NXT-08JE
6.2.2. M6S-DOUBLE CONVEYOR 11/
6.2.2. M6S-ダブルコンベア 11/
UQ01347
No. Drg.No. & Code No. QTY Description Rating
Materials
Remarks
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
1 H4440A 4 BEARING, MINIATURE ベアリング ミニチュア DDL-1910ZZ OT
2 AA1EE04 1 PULLEY プーリ OT
2.1 PM61044 1 FLANGE フランジ FE
2.2 PZ16682 1 PULLEY プーリ OT
2.3 H5274A 4 BOLT, HEX SOCKET ボルト 六角穴 M03X006 FE
2.4 PM61321 1 FLANGE フランジ FE
2.5 K5169A 2 SCREW, C/R COUNTERSUNK 小ネジ 十穴皿 M02.5X004 FE
2.6 PM61030 1 PULLEY プーリ FE
3 PM06365 2 SHAFT シャフト FE
4 N40256 4 SCREW, HEX SOCKET SET ネジ 六角穴止め M04X003 ｸﾎﾞﾐｻｷ FE
5 PM01792 1 SHAFT シャフト FE
6 W10872 2 WASHER ワッシャ WSSB12-5-2 OT
7 H5298A 2 BOLT, HEX SOCKET ボルト 六角穴 M05X010 FE
8 W1023A 2 WASHER, LOCK ワッシャ スプリング 5M/M FE
9 PM02MS0 2 COLLAR カラー FE
10 PP00690 1 RETAINER, WIRING 押え 配線 FE
11 K5255A 2 SCREW, HEX SOCKET BUTTON 小ネジ 六角穴ボタン M03X004 FE
11.1 W1021A 2 WASHER, LOCK ワッシャ スプリング 3M/M FE
12 PM02GW1 1 BKT ＢＫＴ FE
12.1 PJ13271 1 SHEET シート OT
12.2 PJ12921 2 WASHER ワッシャ OT
12.3 PS02492 1 SHEET シート OT
13 H5321A 4 BOLT, HEX SOCKET ボルト 六角穴 M06X012 FE
14 W1013A 4 WASHER, CONICAL ワッシャ 皿 M- 6-H FE
15 S1031A 6 CIR-CLIP サークリップ STW 10 OT
16 W10049 6 WASHER ワッシャ LRB10-1.0 OT
17 H4202Z 6 BEARING ベアリング 6900ZZ OT
18 PP00440 4 RETAINER, WIRING 押え 配線 FE
19 K5255A 4 SCREW, HEX SOCKET BUTTON 小ネジ 六角穴ボタン M03X004 FE
19.1 W1021A 4 WASHER, LOCK ワッシャ スプリング 3M/M FE
20 XN00221 2 SCREW ネジ OT
21 H5288A 8 BOLT, HEX SOCKET ボルト 六角穴 M04X010 FE
21.1 W1011A 8 WASHER, CONICAL ワッシャ 皿 M- 4-L FE
22 PP01660 1 COVER, WIRING カバー 配線 FE
23 K5255A 3 SCREW, HEX SOCKET BUTTON 小ネジ 六角穴ボタン M03X004 FE
23.1 W1021A 3 WASHER, LOCK ワッシャ スプリング 3M/M FE
26 PP00680 2 RETAINER, WIRING 押え 配線 FE
27 K5255A 4 SCREW, HEX SOCKET BUTTON 小ネジ 六角穴ボタン M03X004 FE
6. CONVEYOR / コンベア 189 PTS-NXT-08JE
6.2.2. M6S-DOUBLE CONVEYOR 11/
6.2.2. M6S-ダブルコンベア 11/
UQ01347
No. Drg.No. & Code No. QTY Description Rating
Materials
Remarks
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
27.1 W1021A 4 WASHER, LOCK ワッシャ スプリング 3M/M FE
28 PP00530 2 BKT, SENSOR ＢＫＴ センサ FE
29 K5255T 4 SCREW, HEX SOCKET BUTTON 小ネジ 六角穴ボタン M03X006 FE
29.1 W1021A 4 WASHER, LOCK ワッシャ スプリング 3M/M FE
30 PP00450 1 RETAINER, WIRING 押え 配線 FE
31 K5255A 1 SCREW, HEX SOCKET BUTTON 小ネジ 六角穴ボタン M03X004 FE
31.1 W1021A 1 WASHER, LOCK ワッシャ スプリング 3M/M FE
32 PM02GY0 1 BKT ＢＫＴ FE
32.1 PJ13271 1 SHEET シート OT
32.2 PJ12921 2 WASHER ワッシャ OT
32.3 PS02492 1 SHEET シート OT
33 H5288A 4 BOLT, HEX SOCKET ボルト 六角穴 M04X010 FE
34 W1011A 4 WASHER, CONICAL ワッシャ 皿 M- 4-L FE
35 PB48620 1 BKT, WIRING ＢＫＴ 配線 FE
36 H5274A 2 BOLT, HEX SOCKET ボルト 六角穴 M03X006 FE
37 W1021A 2 WASHER, LOCK ワッシャ スプリング 3M/M FE
38 PB00690 1 BKT ＢＫＴ FE
39 K5357M 2 SCREW, HEX SOCKET COUNTERSUNK 小ネジ 六角穴皿 M03X006 FE
40 XG00130 1 GUIDE, RAIL ガイド レール SSR15XW3UUC1S+684LY-Ⅱ OT
43 H2092T 7 PIN, PARALLEL ピン 平行 3ﾟX6 Bｼｭ FE
44 PM02HA0 1 BKT ＢＫＴ FE
44.1 PJ13271 1 SHEET シート OT
44.2 PJ12921 2 WASHER ワッシャ OT
44.3 PS02492 1 SHEET シート OT
45 H5288A 4 BOLT, HEX SOCKET ボルト 六角穴 M04X010 FE
46 W1011A 4 WASHER, CONICAL ワッシャ 皿 M- 4-L FE
47 PP01670 1 COVER, WIRING カバー 配線 FE
48 K5255A 3 SCREW, HEX SOCKET BUTTON 小ネジ 六角穴ボタン M03X004 FE
48.1 W1021A 3 WASHER, LOCK ワッシャ スプリング 3M/M FE
49 PB48630 1 BKT, WIRING ＢＫＴ 配線 FE
50 H5274A 1 BOLT, HEX SOCKET ボルト 六角穴 M03X006 FE
51 W1021A 1 WASHER, LOCK ワッシャ スプリング 3M/M FE
52 PP00700 1 RETAINER, WIRING 押え 配線 FE
53 K5255A 2 SCREW, HEX SOCKET BUTTON 小ネジ 六角穴ボタン M03X004 FE
53.1 W1021A 2 WASHER, LOCK ワッシャ スプリング 3M/M FE
54 PP00690 1 RETAINER, WIRING 押え 配線 FE
55 K5255A 2 SCREW, HEX SOCKET BUTTON 小ネジ 六角穴ボタン M03X004 FE
55.1 W1021A 2 WASHER, LOCK ワッシャ スプリング 3M/M FE
6. CONVEYOR / コンベア 190 PTS-NXT-08JE
