6.2.2. M6S-DOUBLE CONVEYOR 12/
6.2.2. M6S-ダブルコンベア 12/
UQ01347
No. Drg.No. & Code No. QTY Description Rating
Materials
Remarks
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
49 K5208A 2 SCREW, C/R TRUSS 小ネジ 十穴トラス M04X006 ﾕﾆｸﾛﾒｯｷ FE
50 K41620 3 FIEXIBLE TRACK ケーブルベア 07.10-018-0-17-060.10.12 OT
51 K5357M 12 SCREW, HEX SOCKET COUNTERSUNK 小ネジ 六角穴皿 M03X006 FE
53 PM29069 1 PLATE, BASE プレート ベース AL
54 H5322A 6 BOLT, HEX SOCKET ボルト 六角穴 M06X015 FE
55 W1024A 6 WASHER, LOCK ワッシャ スプリング 6M/M FE
56 H5289A 2 BOLT, HEX SOCKET ボルト 六角穴 M04X012 FE
57 W1022A 2 WASHER, LOCK ワッシャ スプリング 4M/M FE
58 H5299A 7 BOLT, HEX SOCKET ボルト 六角穴 M05X012 FE
59 W1023A 7 WASHER, LOCK ワッシャ スプリング 5M/M FE
60 PB30070 1 DUCT, WIRING ダクト 配線 FE
61 K51721 2 SCREW, C/R TRUS
S
小ネジ 十穴トラス M03X005 ﾕﾆｸﾛﾒｯｷ(ｼﾛ) FE
6. CONVEYOR / コンベア 194 PTS-NXT-08JE
This page intentionally blank.
6. CONVEYOR / コンベア 195 PTS-NXT-08JE

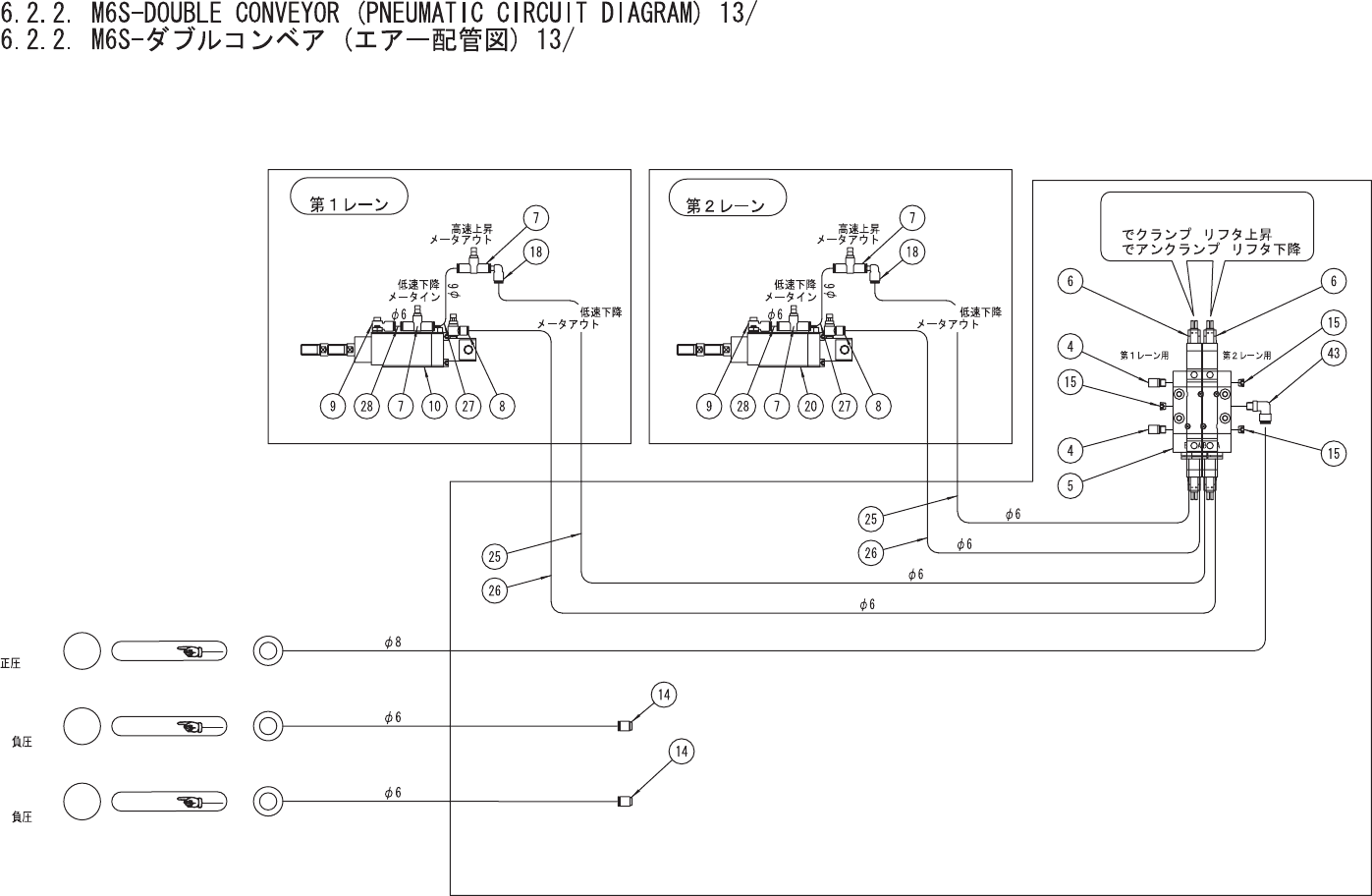

A
B ( )
A
( )
A:CLAMP (LIFTER UP)
B:UNCLAMP (LIFTER DOWN)
SECOND LANE
FIRST LANE
FOR FIRST LANE FOR SECOND LANE
LOWER LOW SPEED RELEASE
LOWER LOW SPEED RELEASE
METER IN
LOWER LOW SPEED RELEASE
METER IN
METER OUT
METER OUT
LOWER LOW SPEED RELEASE
METER OUT
RAISE HIGH SPEED RELEASE
METER OUT
RAISE HIGH SPEED RELEASE
NEGATIVE
PRESSURE
POSITIVE
PRESSURE
NEGATIVE
PRESSURE
Ref.BED
bb
c1c1
Ref.BED
c2c2
Ref.BED
UQ01347
