A 510mm 360mm 280mm 200mm 510mm 360mm 200mm 165mm 610mm 2 15 20 16 17 18 6 10 11 12 13 7 8 3 4 21 22 22 23 25 40 31 32 32 32 32 32 33 30 35 36 36 36 36 36 36 37 42 38 26 41 27 27 27 28 29 24 19 14 9 5 1 39 34 6. CONVEYOR…

100%1 / 877
6.3.2. M6S-AUTO BACK-UP PINS
6.3.2. M6S-自動バックアップピン
UQ01805
No. Drg.No. & Code No. QTY Description Rating
Materials
Remarks
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
1 AA52L01 20 PIN, BACKUP ピン バックアップ OT
2 AA2RA03 1 HOLDER, PI
N
ホル
ダ
 
ピ
ンOT
6. CONVEYOR / コンベア 201 PTS-NXT-08JE
A
510mm
360mm280mm200mm
510mm360mm200mm
165mm610mm
2
15
20
16
17
18
6
10
11
12
13
7
8
3
4
21
22
22
23
25
40
31
32
32
32
32
32
33
30
35
36
36
36
36
36
36
37
42
38
26
41
27
27
27
28
29
24
1914
951
3934
6. CONVEYOR / コンベア 202 PTS-NXT-08JE

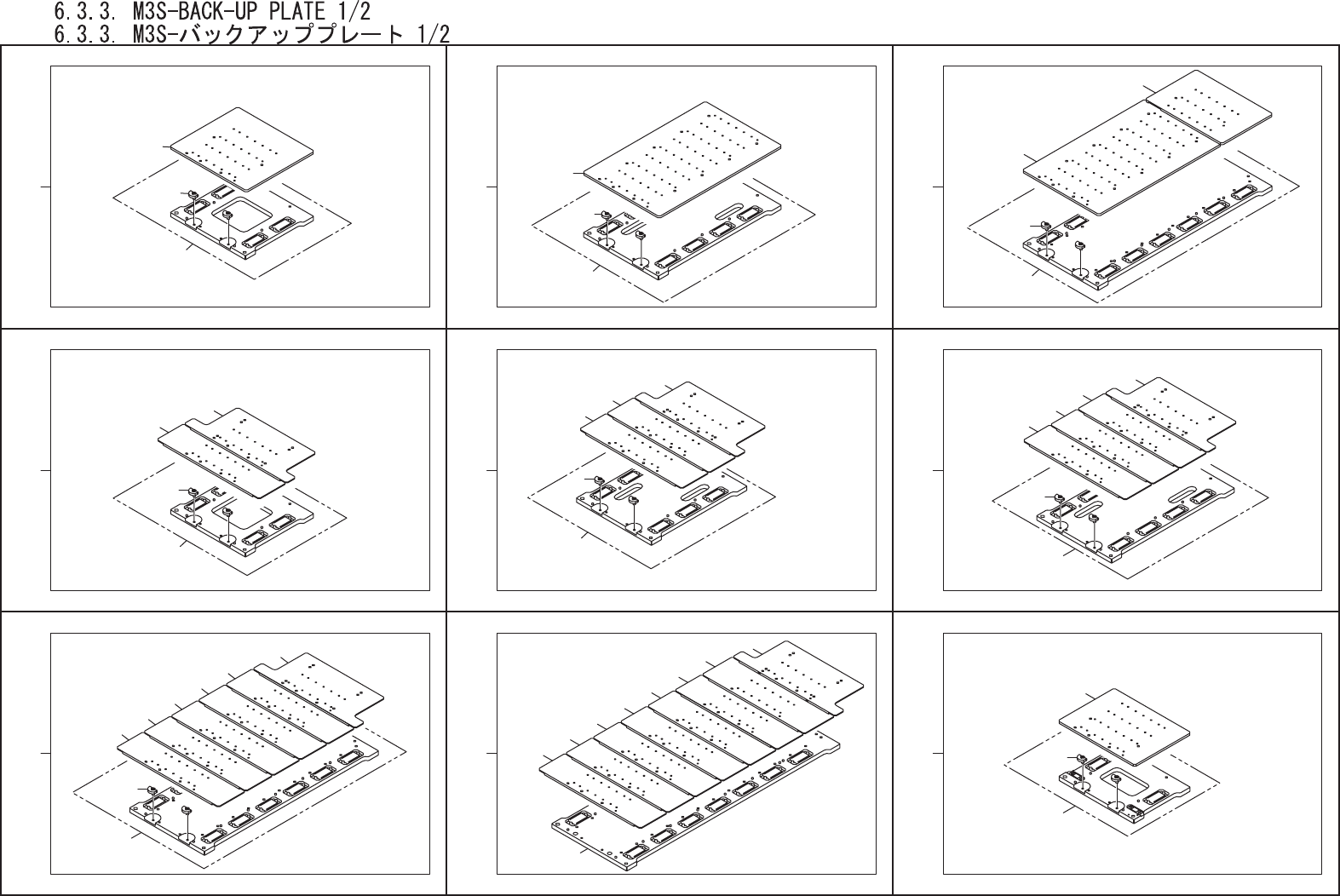

6.3.3. M3S-BACK-UP PLATE 1/2
6.3.3. M3S-バックアッププレート 1/2
No. Drg.No. & Code No. QTY Description Rating
Materials
Remarks
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
1 AA24G05 1 PLATE, BACKUP プレート バックアップ OT
2 AA23G05 1 FRAME フレーム OT
3 AA35A02 2 SCREW ネジ OT
4 PM66073 1 PLATE, BACKUP プレート バックアップ FE
5 AA24K05 1 PLATE, BACKUP プレート バックアップ OT
6 AA23K05 1 FRAME フレーム OT
7 AA35A02 2 SCREW ネジ OT
8 PM66094 1 PLATE, BACKUP プレート バックアップ FE
9 AA24L07 1 PLATE, BACKUP プレート バックアップ OT
10 AA23L07 1 FRAME フレーム OT
11 AA35A02 2 SCREW ネジ OT
12 PM66094 1 PLATE, BACKUP プレート バックアップ FE
13 PM66103 1 PLATE, BACKUP プレート バックアップ FE
14 AA24X04 1 PLATE, BACKUP プレート バックアップ OT
15 AA23G05 1 FRAME フレーム OT
16 AA35A02 2 SCREW ネジ OT
17 PM66123 1 PLATE, BACKUP プレート バックアップ FE
18 PM66144 1 PLATE, BACKUP プレート バックアップ FE
19 AA24Y04 1 PLATE, BACKUP プレート バックアップ OT
20 AA23H07 1 FRAME フレーム OT
21 AA35A02 2 SCREW ネジ OT
22 PM66123 2 PLATE, BACKUP プレート バックアップ FE
23 PM66144 1 PLATE, BACKUP プレート バックアップ FE
24 AA24Z04 1 PLATE, BACKUP プレート バックアップ OT
25 AA23K05 1 FRAME フレーム OT
26 AA35A02 2 SCREW ネジ OT
27 PM66123 3 PLATE, BACKUP プレート バックアップ FE
28 PM66144 1 PLATE, BACKUP プレート バックアップ FE
29 AA25A05 1 PLATE, BACKUP プレート バックアップ OT
30 AA23L07 1 FRAME フレーム OT
31 AA35A02 2 SCREW ネジ OT
32 PM66123 5 PLATE, BACKUP プレート バックアップ FE
33 PM66144 1 PLATE, BACKUP プレート バックアップ FE
34 AA25B04 1 PLATE, BACKUP プレート バックアップ OT
35 AA23M08 1 FRAME フレーム OT
36 PM66123 6 PLATE, BACKUP プレート バックアップ FE
37 PM66133 1 PLATE, BACKUP プレート バックアップ FE
38 PM66144 1 PLATE, BACKUP プレート バックアップ FE
6. CONVEYOR / コンベア 203 PTS-NXT-08JE
