PTS-NXT-08JE - 第544页
A 510mm 360mm 200mm 165mm 2 3 4 5 7 11 8 9 9 9 12 13 13 13 14 16 17 18 10 6 1 15 6. CONVEYOR / コンベア 208 PTS-NXT-08JE
6.3.3. M3S-BACK-UP PLATE 2/
6.3.3. M3S-バックアッププレート 2/
No. Drg.No. & Code No. QTY Description Rating
Materials
Remarks
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
43 AA2YZ04 1 PLATE, BACKUP プレート バックアップ OT
44 AA2YW04 1 FRAME フレーム OT
45 AA35A02 2 SCREW ネジ OT
46 PM85321 1 PLATE, BACKUP プレート バックアップ FE
47 PM6614
4
1 PLATE, BACKU
P
プ
レート バックアッ
プ
FE
6. CONVEYOR / コンベア 207 PTS-NXT-08JE
A
510mm360mm200mm
165mm
2
3
4
5
7
11
8
9
9
9
12
13
13
13
14
16
17
18
1061
15
6. CONVEYOR / コンベア 208 PTS-NXT-08JE

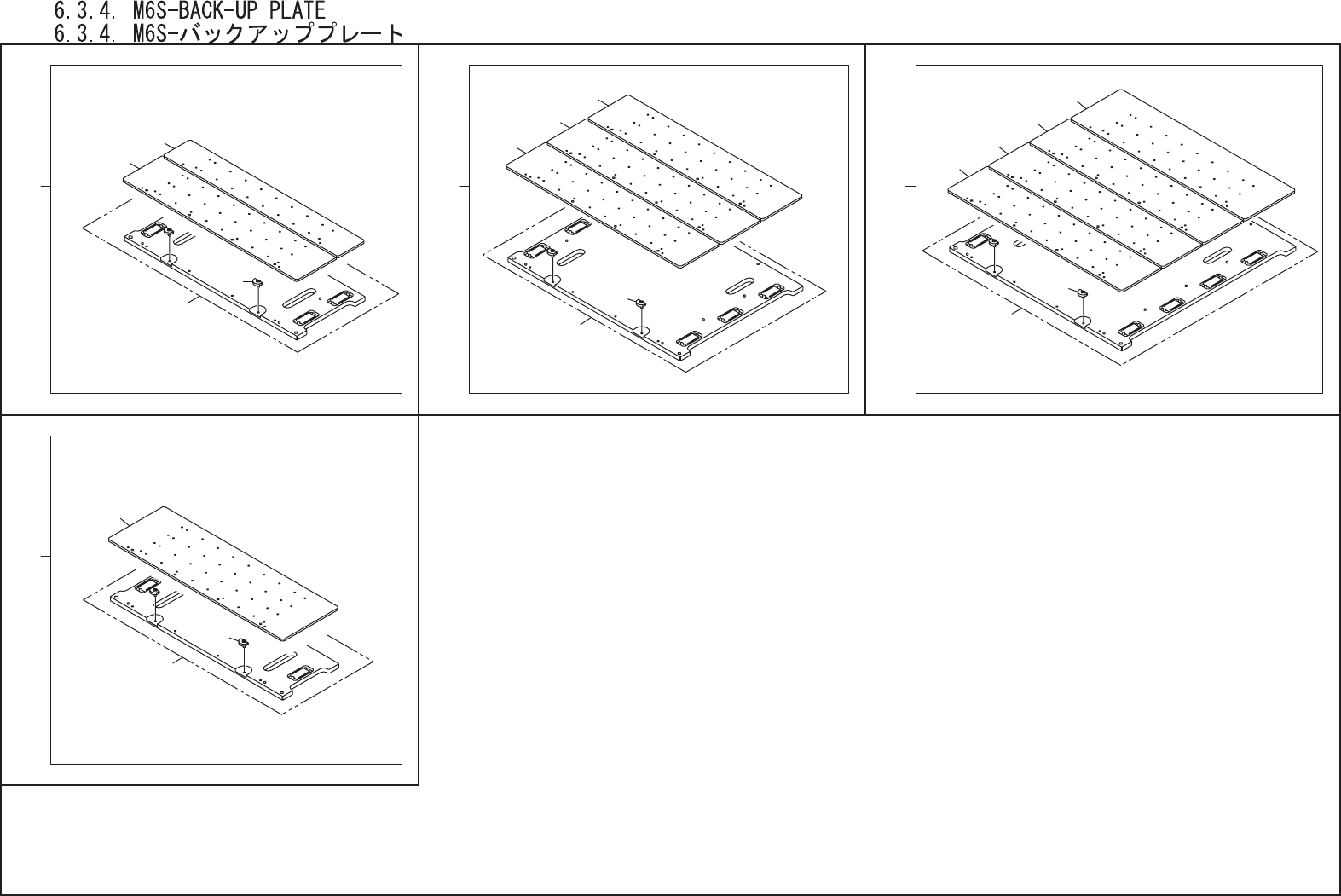

6.3.4. M6S-BACK-UP PLATE
6.3.4. M6S-バックアッププレート
No. Drg.No. & Code No. QTY Description Rating
Materials
Remarks
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
1 AA24N05 1 PLATE, BACKUP プレート バックアップ OT
2 AA23N07 1 FRAME フレーム OT
3 AA35A02 2 SCREW ネジ OT
4 PM66165 1 PLATE, BACKUP プレート バックアップ FE
5 PM66153 1 PLATE, BACKUP プレート バックアップ FE
6 AA24S05 1 PLATE, BACKUP プレート バックアップ OT
7 AA23S06 1 FRAME フレーム OT
8 AA35A02 2 SCREW ネジ OT
9 PM66165 1 PLATE, BACKUP プレート バックアップ FE
10 AA24T05 1 PLATE, BACKUP プレート バックアップ OT
11 AA23T06 1 FRAME フレーム OT
12 AA35A02 1 SCREW ネジ OT
13 PM66165 3 PLATE, BACKUP プレート バックアップ FE
14 PM66175 1 PLATE, BACKUP プレート バックアップ FE
15 AA2YX05 1 PLATE, BACKUP プレート バックアップ OT
16 AA2YY05 1 FRAME フレーム OT
17 AA35A02 2 SCREW ネジ OT
18 PM85311 1 PLATE, BACKU
P
プ
レート バックアッ
プ
FE
6. CONVEYOR / コンベア 209 PTS-NXT-08JE
