6.6.4. M6S-ROLLER CONVEYOR(DOUBLE CONVEYOR) 6.6.4. M6S-ローラ搬送コンベア(ダブルコンベア) AA3AC02 No. Drg.No. & Code No. QTY Description Rating Materials Remarks 番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考 1 PM024A1 2 PLATE プレート FE 2 XR00320 …
6. CONVEYOR / コンベア 222 PTS-NXT-08JE

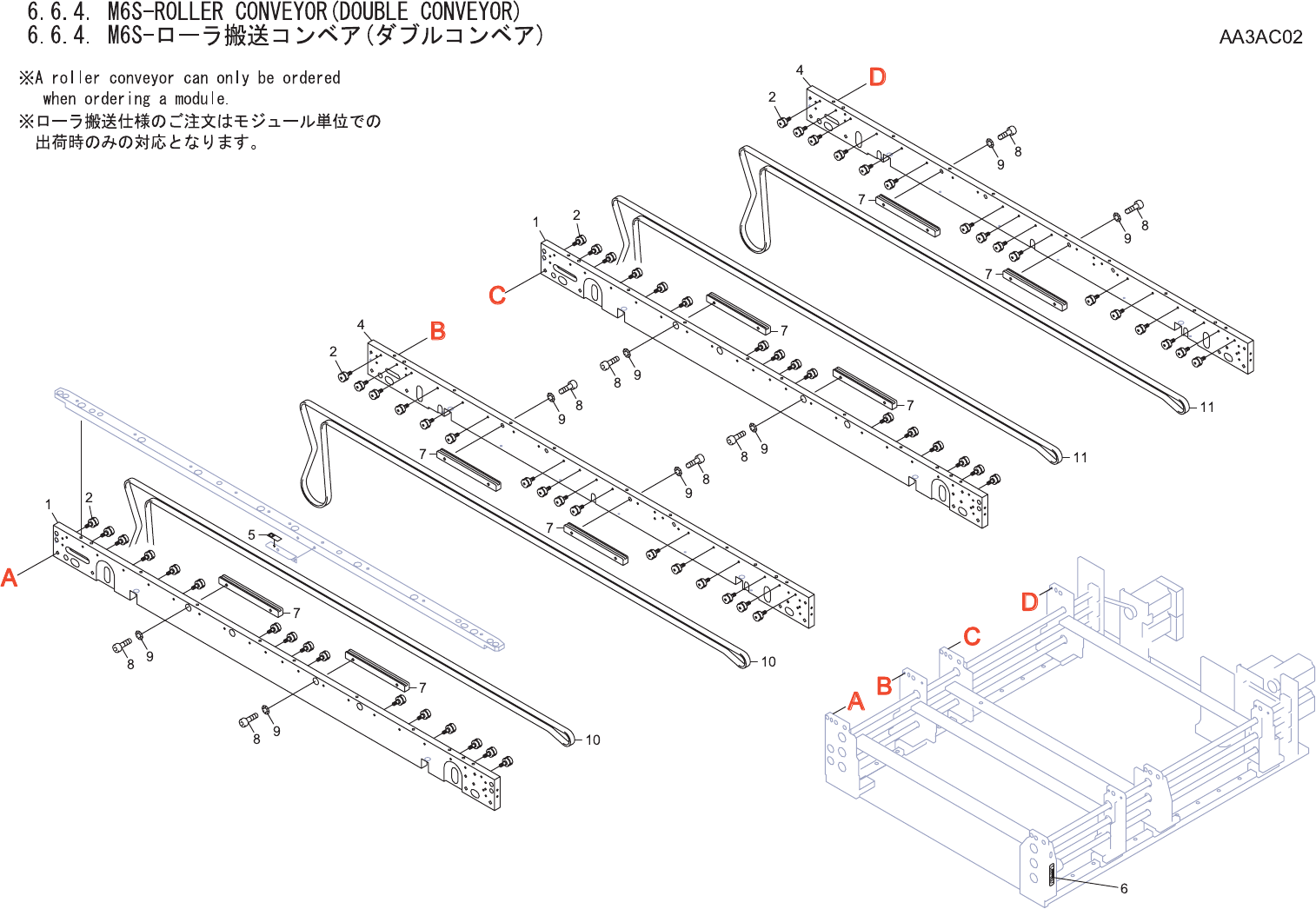

6.6.4. M6S-ROLLER CONVEYOR(DOUBLE CONVEYOR)
6.6.4. M6S-ローラ搬送コンベア(ダブルコンベア)
AA3AC02
No. Drg.No. & Code No. QTY Description Rating
Materials
Remarks
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
1 PM024A1 2 PLATE プレート FE
2 XR00320 64 ROLLER ローラ OT
4 PM024B1 2 PLATE プレート FE
5 PX03940 1 SEAL シール PL
6 PX03840 1 SEAL, BAR CODE シール バーコード OT
7 PM03SM0 8 GUIDE, BELT ガイド ベルト OT
8 H5287A 16 BOLT, HEX SOCKET ボルト 六角穴 M04X008 FE
9 W1011A 16 WASHER, CONICAL ワッシャ 皿 M- 4-L FE
10 XB02711 2 CONVEYOR, BELT コンベア ベルト OT
11 XB02721 2 CONVEYOR, BEL
T
コンベア ベルト OT
6. CONVEYOR / コンベア 223 PTS-NXT-08JE
This page intentionally blank.
