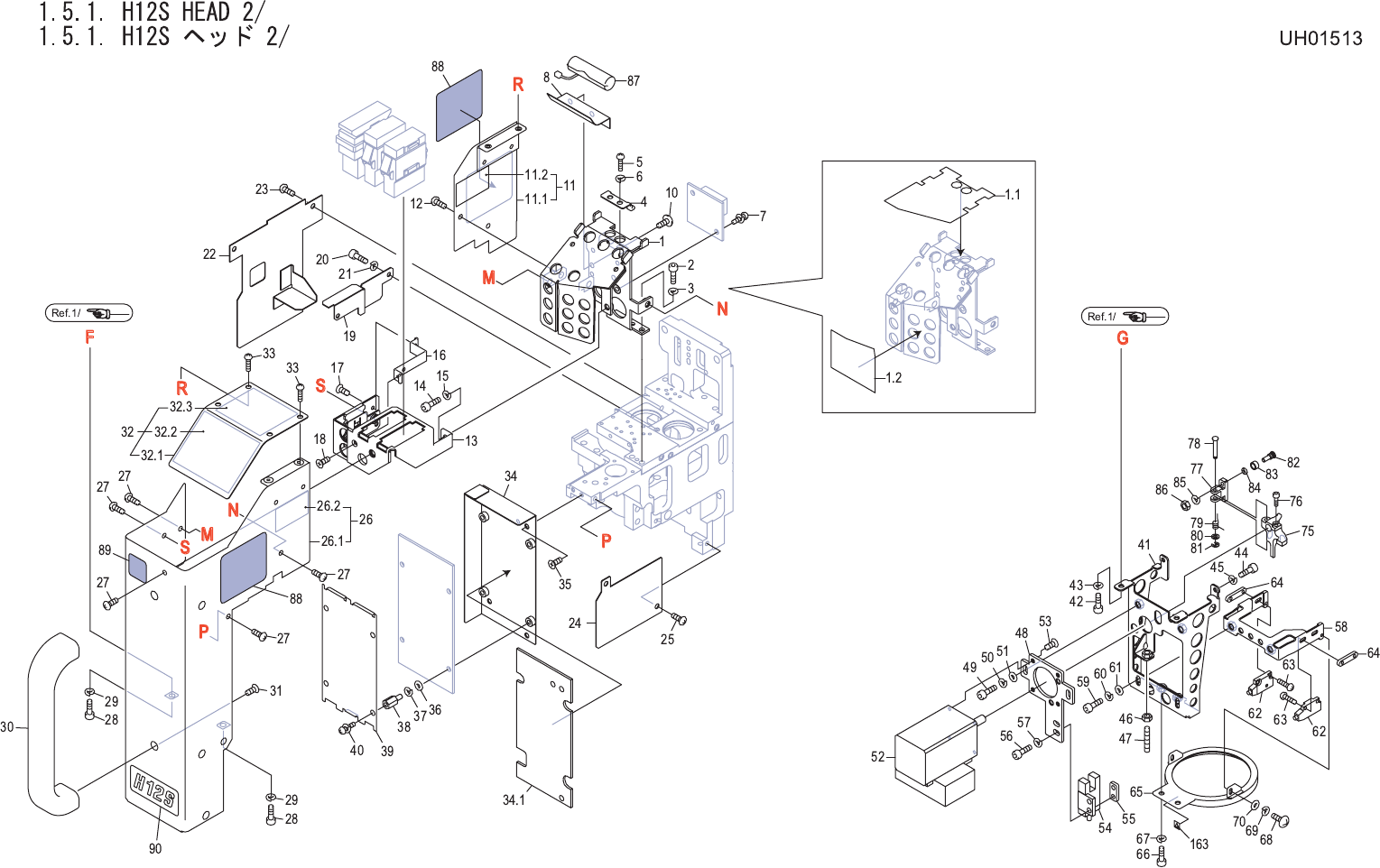

1.5.1 H12S HEAD 1/3 1.5.1 H12S ヘッド 1/3 UH01513 No. Drg.No. & Code No. QTY Description Rating Materials Remarks 番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考 139 PM59841 12 ROLLER, NEEDLE ローラ ニードル FE 140 PM59830 12 ROLLER, NEEDLE…
1.5.1 H12S HEAD 1/3
1.5.1 H12S ヘッド 1/3
UH01513
No. Drg.No. & Code No. QTY Description Rating
Materials
Remarks
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
102 A5101A 1 O RING Ｏリング P-20 OT
103 PM04890 4 COLLAR カラー FE
104 K5175X 4 SCREW, C/R PAN 小ネジ 十穴鍋 M02X008 ｽﾃﾝﾚｽ SUS FE
105 PB45110 1 PLATE, RETAINING プレート 押え FE
105.1
H5263N 6 BOLT, HEX SOCKET ボルト 六角穴 M01.6X004 FE
106 H4265K 1 BEARING ベアリング 7902CTYNDBLP5 OT
107 PM99012 1 COLLAR, BEARING カラー ベアリング AL
108 A51937 2 O RING Ｏリング ﾟ26.6Xﾟ0.8 OT
109 A5192F 2 O RING Ｏリング ﾟ14.5Xﾟ1.0 OT
110 H1169T 2 PACKING パッキン PPD-25 OT
111 XS01802 12 SPOOL スプール OT
112 PB32792 1 RING リング FE
113 PM74505 1 HOLDER, ROTARY ホルダ ロータリ AL
114 PM59051 12 GUIDE ガイド FE
115 H5264T 12 BOLT, HEX SOCKET ボルト 六角穴 M02X004 FE
116 AA19H03 12 FILTER フィルタ OT
117 XH00800 12 FILTER フィルタ OT
118 A5188S 12 O RING Ｏリング ﾟ3.0X0.5(FKM70) OT
119 PH00573 12 HOLDER ホルダ OT
120 A51906 12 O RING Ｏリング ﾟ4.20X0.53(FKM70) OT
121 PZ26590 12 SPRING スプリング FE
121.1
PJ11911 12 RETAINER, FELT 押え フェルト PL
122 PM98530 12 HOLDER, SPRING 受け スプリング FE
122.1
K4228H 12 BEARING ベアリング MR63ZZ OT
123 PM59021 4 GEAR ギヤ FE
123.1
PM65431 4 GEAR ギヤ FE
123.2
PM65421 4 GEAR ギヤ FE
124 PM76300 12 PUSHER プッシャ FE
125 PM74561 1 SHAFT, CENTER シャフト センタ FE
126 H5274A 4 BOLT, HEX SOCKET ボルト 六角穴 M03X006 FE
127 W1021A 4 WASHER, LOCK ワッシャ スプリング 3M/M FE
129 PB32782 1 RETAINER, BEARING 押え ベアリング FE
130 H5264T 12 BOLT, HEX SOCKET ボルト 六角穴 M02X004 FE
131 AA20G02 1 PIN, REFERENCE ピン 基準 OT
132 H5268H 4 BOLT, HEX SOCKET ボルト 六角穴 M02X012 FE
133 W1020A 4 WASHER, LOCK ワッシャ スプリング 2M/M FE
135 AA30A02 12 SYRINGE シリンジ OT
136 AA2GB03 12 SYRINGE シリンジ OT
1. PARTS PLACING / 部品装着 56 PTS-NXT-08JE
1.5.1 H12S HEAD 1/3
1.5.1 H12S ヘッド 1/3
UH01513
No. Drg.No. & Code No. QTY Description Rating
Materials
Remarks
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
139 PM59841 12 ROLLER, NEEDLE ローラ ニードル FE
140 PM59830 12 ROLLER, NEEDLE ローラ ニードル FE
142 A5188Z 12 O RING Ｏリング ﾟ4.0X1.0(FKM70) OT
143 PG00621 12 O RING Ｏリング OT
144 PZ13360 12 SPRING, COIL スプリング コイル FE
145 PM59561 12 COLLAR カラー FE
146 PZ16851 12 SPRING, COIL スプリング コイル FE
147 PM19124 12 PIPE パイプ FE
150 H11797 1 PACKING パッキン KSYN-9 OT
151 A51721 1 O RING Ｏリング SS11 OT
152 A5192B 1 O RING Ｏリング ﾟ12.5Xﾟ1.0 OT
153 PZ16240 2 SPRING スプリング FE
154 H5065A 2 BALL, STEEL ボール スチール 3M/M FE
155 H21927 2 PIN, PARALLEL ピン 平行 2ﾟX 6 Bｼｭ(H8) OT
157 H4436S 12 BEARING, MINIATURE ベアリング ミニチュア DDL-840HPOP25LY121F OT
157.1
PM008K0 12 RETAINER, FELT 押え フェルト FE
158 PX04550 1 SEAL, BAR CODE シール バーコード OT
160 S1058B 1 SILENCER サイレンサ AN120-M3 OT
161 XB00762 1 VALVE, PRESSURE REDUCING バルブ 減圧 OT
162 PX03740 1 NAMEPLATE 銘板 PL
163 PX00181 1 NAMEPLAT
E
銘板 PL
1. PARTS PLACING / 部品装着 57 PTS-NXT-08JE
1. PARTS PLACING / 部品装着 58 PTS-NXT-08JE
