7.1.2. M3S-DEVICE PALLET 1/2 7.1.2. M3S-デバイスパレット 1/2 UD01621 No. Drg.No. & Code No. QTY Description Rating Materials Remarks 番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考 1 AA1XN19 1 PALLET パレット OT 2 PX04360 1 SEAL, BAR CODE シール…
A
12
14
16
13
17
15
23
22
21
24
26
25
2
11
19
20
28
29
27
18
1
UD01621
7. PARTS SUPPLY / 部品供給 22 PTS-NXT-08JE

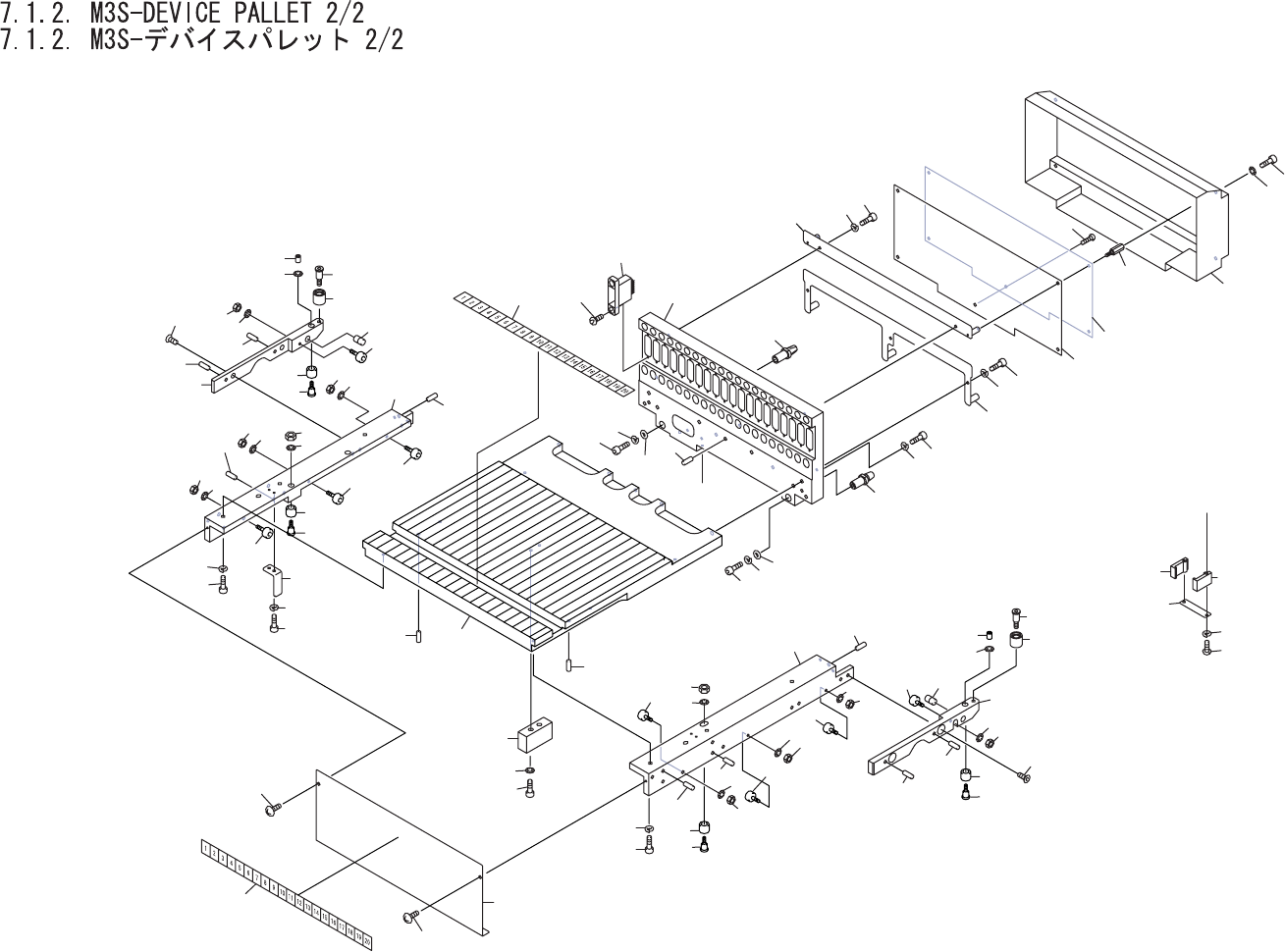

7.1.2. M3S-DEVICE PALLET 1/2
7.1.2. M3S-デバイスパレット 1/2
UD01621
No. Drg.No. & Code No. QTY Description Rating
Materials
Remarks
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
1 AA1XN19 1 PALLET パレット OT
2 PX04360 1 SEAL, BAR CODE シール バーコード OT
11 AA29X05 1 ARM, CLAMP アーム クランプ OT
12 PB58421 1 PLATE, ARM プレート アーム FE
13 K5361T 4 SCREW, HEX SOCKET COUNTERSUNK 小ネジ 六角穴皿 M05X012 FE
14 PM77691 1 BAR, GUIDE バー ガイド FE
15 K5363A 3 SCREW, HEX SOCKET COUNTERSUNK 小ネジ 六角穴皿 M06X012 FE
16 PM87703 1 BAR, GUIDE バー ガイド FE
17 K5363A 5 SCREW, HEX SOCKET COUNTERSUNK 小ネジ 六角穴皿 M06X012 FE
18 PB40840 1 HANDLE 取手 FE
19 H5278A 2 BOLT, HEX SOCKET ボルト 六角穴 M03X015 FE
20 W1021A 2 WASHER, LOCK ワッシャ スプリング 3M/M FE
21 PB58411 1 PLATE, ARM プレート アーム FE
22 K5361T 4 SCREW, HEX SOCKET COUNTERSUNK 小ネジ 六角穴皿 M05X012 FE
23 PM77691 1 BAR, GUIDE バー ガイド FE
24 K5363A 3 SCREW, HEX SOCKET COUNTERSUNK 小ネジ 六角穴皿 M06X012 FE
25 PM87713 1 BAR, GUIDE バー ガイド FE
26 K5363A 5 SCREW, HEX SOCKET COUNTERSUNK 小ネジ 六角穴皿 M06X012 FE
27 PB40840 1 HANDLE 取手 FE
28 H5278A 2 BOLT, HEX SOCKET ボルト 六角穴 M03X015 FE
29 W1021
A
2 WASHER, LOC
K
ワッシャ ス
プ
リン
グ
3M/M FE
