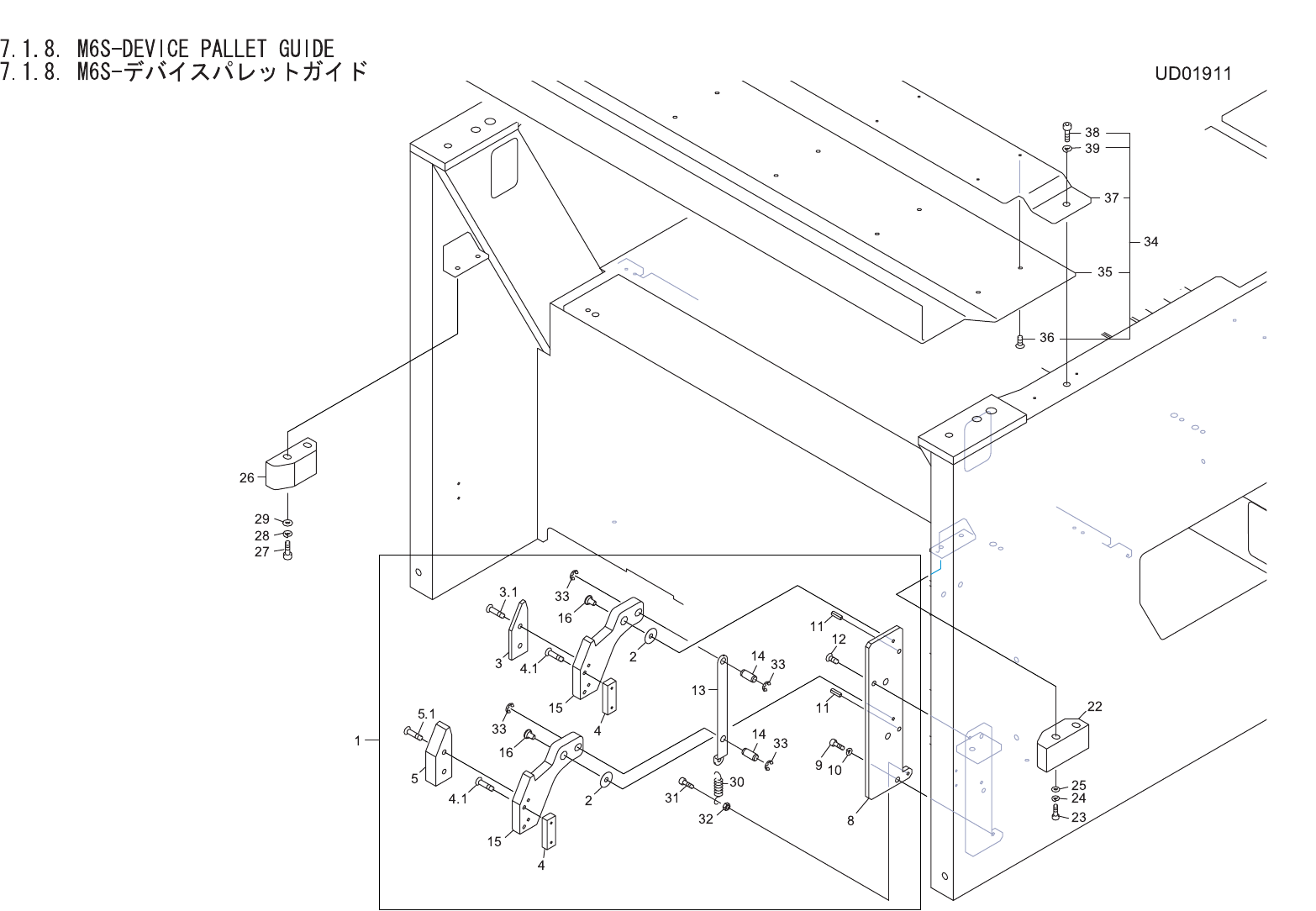

7.1.8. M6S-DEVICE PALLET GUIDE
7.1.8. M6S-デバイスパレットガイド
UD01911
No. Drg.No. & Code No. QTY Description Rating
Materials
Remarks
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
1 AA2YE02 1 GUIDE ガイド OT
2 PM02690 2 SPACER スペーサ CO
3 PB52830 1 PLATE プレート FE
3.1 K5359H 2 SCREW, HEX SOCKET COUNTERSUNK 小ネジ 六角穴皿 M04X010 FE
4 PB52850 2 PLATE, STIFFENING プレート 当て FE
4.1 K5358H 4 SCREW, HEX SOCKET COUNTERSUNK 小ネジ 六角穴皿 M03X015 FE
5 PB52841 1 PLATE プレート FE
5.1 K5192H 2 SCREW, HEX SOCKET COUNTERSUNK 小ネジ 六角穴皿 M04X018 FE
8 PM65914 1 PLATE プレート FE
9 H5288A 1 BOLT, HEX SOCKET ボルト 六角穴 M04X010 FE
10 W1022A 1 WASHER, LOCK ワッシャ スプリング 4M/M FE
11 H2055T 2 PIN, SPRING ピン スプリング 4ﾟX 8 OT
12 K5359E 1 SCREW, HEX SOCKET COUNTERSUNK 小ネジ 六角穴皿 M04X008 FE
13 PB61820 1 LINK リンク FE
14 PM84980 2 PIN ピン FE
15 PB52820 2 LEVER, LINK レバー リンク FE
16 PM84971 2 PIN, PIVOT ピン 支点 FE
22 PM02803 1 GUIDE, SIDE ガイド サイド FE
23 H5292A 2 BOLT, HEX SOCKET ボルト 六角穴 M04X020 FE
24 W1022A 2 WASHER, LOCK ワッシャ スプリング 4M/M FE
25 W1043A 2 WASHER, FLAT ワッシャ 平 4W- 4 FE
26 PM02813 1 GUIDE, SIDE ガイド サイド FE
27 H5292A 2 BOLT, HEX SOCKET ボルト 六角穴 M04X020 FE
28 W1022A 2 WASHER, LOCK ワッシャ スプリング 4M/M FE
29 W1043A 2 WASHER, FLAT ワッシャ 平 4W- 4 FE
30 PZ24000 1 SPRING スプリング FE
31 H5289A 1 BOLT, HEX SOCKET ボルト 六角穴 M04X012 FE
32 N1081T 1 NUT, HEX ナット 六角 M 4 3ｼｭ FE
33 S1022A 4 CIR-CLIP サークリップ ST-EW- 4 OT
34 AA3ZH00 1 COVER カバー OT
35 PJ03384 1 COVER カバー PL
36 K5357M 10 SCREW, HEX SOCKET COUNTERSUNK 小ネジ 六角穴皿 M03X006 FE
37 PB62771 1 BKT, COVER ＢＫＴ カバー FE
38 H5299A 2 BOLT, HEX SOCKET ボルト 六角穴 M05X012 FE
39 W1023
A
2 WASHER, LOC
K
ワッシャ ス
プ
リン
グ
5M/M FE
