7.2.2. TRAY UNIT-L TOWER 2/ 7.2.2. トレイユニット-L タワー部 2/ AA1ZR10 No. Drg.No. & Code No. QTY Description Rating Materials Remarks 番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考 1 XG00363 3 GUIDE, RAIL ガイド レール OT 2 H5275T 60 BOLT, HEX …
Ref.1/
A
AA
CC
CC
BB
BB
AA
4
5
12
13
14
15
5
19
27
32
32
33
34
33
19
19
19
8
9
10
11
6
7
21
22
6
80
7
12
45
46
47
48
49
50
52
62
55
57
58
56
56
51
59
60
64
65
66
67
68
71
72
73
69
70
61
13
14
15
8
9
10
11
35
53
54
36
40
40
41
41
36
35
21
21
22
23
24
25
22
21
22
23
26
26
24
25
23
24
25
26
26
26
26
26
26
23
24
25
28
29
30
27
28
29
30
81
87
87
87
87
90
90
91
89
88
74
75
76
78
79
77
20
7.1
7.2
7.3
92
92
92
93
94
95
95
95
96
96
96
94
94
1
2
3
1
2
3
1
2
3
16
16
31
31
37
38
39
37
39
38
37.1
37.2
37.1
37.2
42
43
44
63
83
83
85
85
16
16
86
86
AA1ZR10
7. PARTS SUPPLY / 部品供給 82 PTS-NXT-08JE

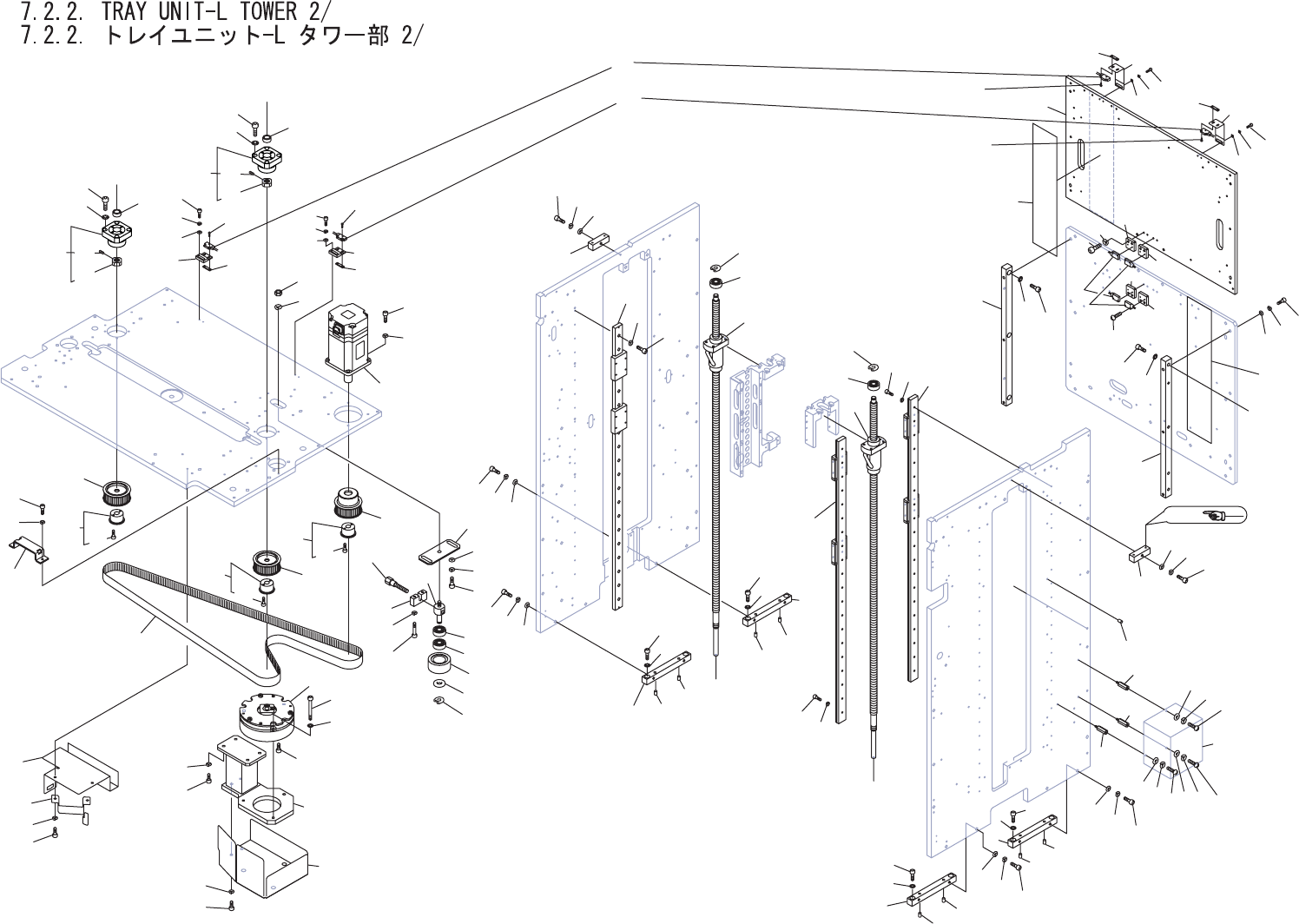

7.2.2. TRAY UNIT-L TOWER 2/
7.2.2. トレイユニット-L タワー部 2/
AA1ZR10
No. Drg.No. & Code No. QTY Description Rating
Materials
Remarks
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
1 XG00363 3 GUIDE, RAIL ガイド レール OT
2 H5275T 60 BOLT, HEX SOCKET ボルト 六角穴 M03X008(ｽﾃﾝﾚｽ) FE
3 W1010A 60 WASHER, CONICAL ワッシャ 皿 M- 3-L FE
4 H21164 10 PIN, PARALLEL ピン 平行 MS3-8 OT
5 PM28390 2 PLATE, JOINT プレート ジョイント AL
6 H5299A 6 BOLT, HEX SOCKET ボルト 六角穴 M05X012 FE
7 W1012A 6 WASHER, CONICAL ワッシャ 皿 M- 5-L FE
7.1 H5263C 6 BOLT, HEX SOCKET ボルト 六角穴 M05X016 FE
7.2 W1023A 6 WASHER, LOCK ワッシャ スプリング 5M/M FE
7.3 W1050A 6 WASHER, FLAT ワッシャ 平 5M/MX1.0X10(1W-5) FE
8 PM58111 2 BKT ＢＫＴ FE
9 H5277A 4 BOLT, HEX SOCKET ボルト 六角穴 M03X012 FE
10 W1021A 4 WASHER, LOCK ワッシャ スプリング 3M/M FE
11 W1042A 4 WASHER, FLAT ワッシャ 平 4W- 3 FE
12 PM67680 2 BKT ＢＫＴ FE
13 H5276A 4 BOLT, HEX SOCKET ボルト 六角穴 M03X010 FE
14 W1021A 4 WASHER, LOCK ワッシャ スプリング 3M/M FE
15 W1042A 4 WASHER, FLAT ワッシャ 平 4W- 3 FE
16 PB16501 4 NUT ナット FE
19 PM28340 4 BLOCK, LOCATING ブロック 位置決め AL
20 PB34730 1 COVER カバー FE
21 H5300A 8 BOLT, HEX SOCKET ボルト 六角穴 M05X015 FE
22 W1012A 8 WASHER, CONICAL ワッシャ 皿 M- 5-L FE
23 H5263C 8 BOLT, HEX SOCKET ボルト 六角穴 M05X016 FE
24 W1023A 8 WASHER, LOCK ワッシャ スプリング 5M/M FE
25 W1050A 8 WASHER, FLAT ワッシャ 平 5M/MX1.0X10(1W-5) FE
26 H21460 8 PIN, PARALLEL ピン 平行 MSTH5-10 OT
27 PM29160 2 BLOCK, LOCATING ブロック 位置決め AL
28 H5292A 2 BOLT, HEX SOCKET ボルト 六角穴 M04X020 FE
29 W1022A 2 WASHER, LOCK ワッシャ スプリング 4M/M FE
30 W1041A 2 WASHER, FLAT ワッシャ 平 4M/MX0.8X9(1W-4) FE
31 XB02551 2 BALL SCREW ボールネジ OT
32 S1029A 2 CIR-CLIP サークリップ STW 8 OT 31-ACC
33 H4130E 2 BEARING ベアリング 608ZZ OT
34 PM28955 1 PLATE プレート AL
35 PM27690 2 COLLAR カラー FE
36 XP00610 2 PULLEY プーリ OT
37 H4567B 2 BEARING UNIT ベアリングユニット WBK10-11-DB OT
7. PARTS SUPPLY / 部品供給 83 PTS-NXT-08JE
7.2.2. TRAY UNIT-L TOWER 2/
7.2.2. トレイユニット-L タワー部 2/
AA1ZR10
No. Drg.No. & Code No. QTY Description Rating
Materials
Remarks
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
37.1 H5289A 8 BOLT, HEX SOCKET ボルト 六角穴 M04X012 FE
37.2 W1011A 8 WASHER, CONICAL ワッシャ 皿 M- 4-L FE
38 N1038A 2 NUT, LOCK ナット ロック WBK10L-01 FE
39 N4026A 2 SCREW, HEX SOCKET SET ネジ 六角穴止め M04X004 FE
40 R2067F 2 RING, LOCKING リング 締結 PL008X021KE OT
41 H5289A 4 BOLT, HEX SOCKET ボルト 六角穴 M04X012 FE
42 XM00222 1 MOTOR, AC SERVO モータ ＡＣサーボ OT
43 H5300A 4 BOLT, HEX SOCKET ボルト 六角穴 M05X015 FE
44 W1023A 4 WASHER, LOCK ワッシャ スプリング 5M/M FE
45 XP00600 1 PULLEY プーリ OT
46 R2060C 1 RING, LOCKING リング 締結 PL014X028KE OT
47 H5289N 2 BOLT, HEX SOCKET ボルト 六角穴 M04X014 FE
48 PB14691 1 PLATE プレート FE
49 H5299A 2 BOLT, HEX SOCKET ボルト 六角穴 M05X012 FE
50 W1023A 2 WASHER, LOCK ワッシャ スプリング 5M/M FE
51 W1044A 2 WASHER, FLAT ワッシャ 平 4W- 5 FE
52 PM25641 1 SHAFT シャフト FE
53 N1085A 1 NUT, HEX ナット 六角 M 6 P=1.0 FE
54 W1024A 1 WASHER, LOCK ワッシャ スプリング 6M/M FE
55 PM10270 1 PULLEY プーリ AL
56 H41341 2 BEARING ベアリング F608ZZ OT
57 W1004H 1 WASHER ワッシャ LRB8-1 OT
58 S1024A 1 CIR-CLIP サークリップ ST-EW- 6 OT
59 PM10291 1 BKT ＢＫＴ FE
60 H5293A 2 BOLT, HEX SOCKET ボルト 六角穴 M04X025 FE
61 W1022A 2 WASHER, LOCK ワッシャ スプリング 4M/M FE
62 A10105 1 ADJUSTER アジャスタ AJST6-30 OT
63 H4518N 1 BELT, TIMING ベルト タイミング 1335-3GT-15 OT
64 XB00833 1 BRAKE ブレーキ OT
65 H5305A 3 BOLT, HEX SOCKET ボルト 六角穴 M05X030 FE
66 W1012A 3 WASHER, CONICAL ワッシャ 皿 M- 5-L FE
67 H5288A 3 BOLT, HEX SOCKET ボルト 六角穴 M04X010 FE
68 PM29172 1 BKT ＢＫＴ FE
69 H5263C 4 BOLT, HEX SOCKET ボルト 六角穴 M05X016 FE
70 W1023A 4 WASHER, LOCK ワッシャ スプリング 5M/M FE
71 PB21761 1 COVER カバー FE
72 H5298A 2 BOLT, HEX SOCKET ボルト 六角穴 M05X010 FE
73 W1023A 2 WASHER, LOCK ワッシャ スプリング 5M/M FE
