7.2.2. TRAY UNIT-L TOWER 5/ 7.2.2. トレイユニット-L タワー部 5/ AA1ZR10 No. Drg.No. & Code No. QTY Description Rating Materials Remarks 番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考 76 H5276A 4 BOLT, HEX SOCKET ボルト 六角穴 M03X010 FE 77 W1021A…

100%1 / 877

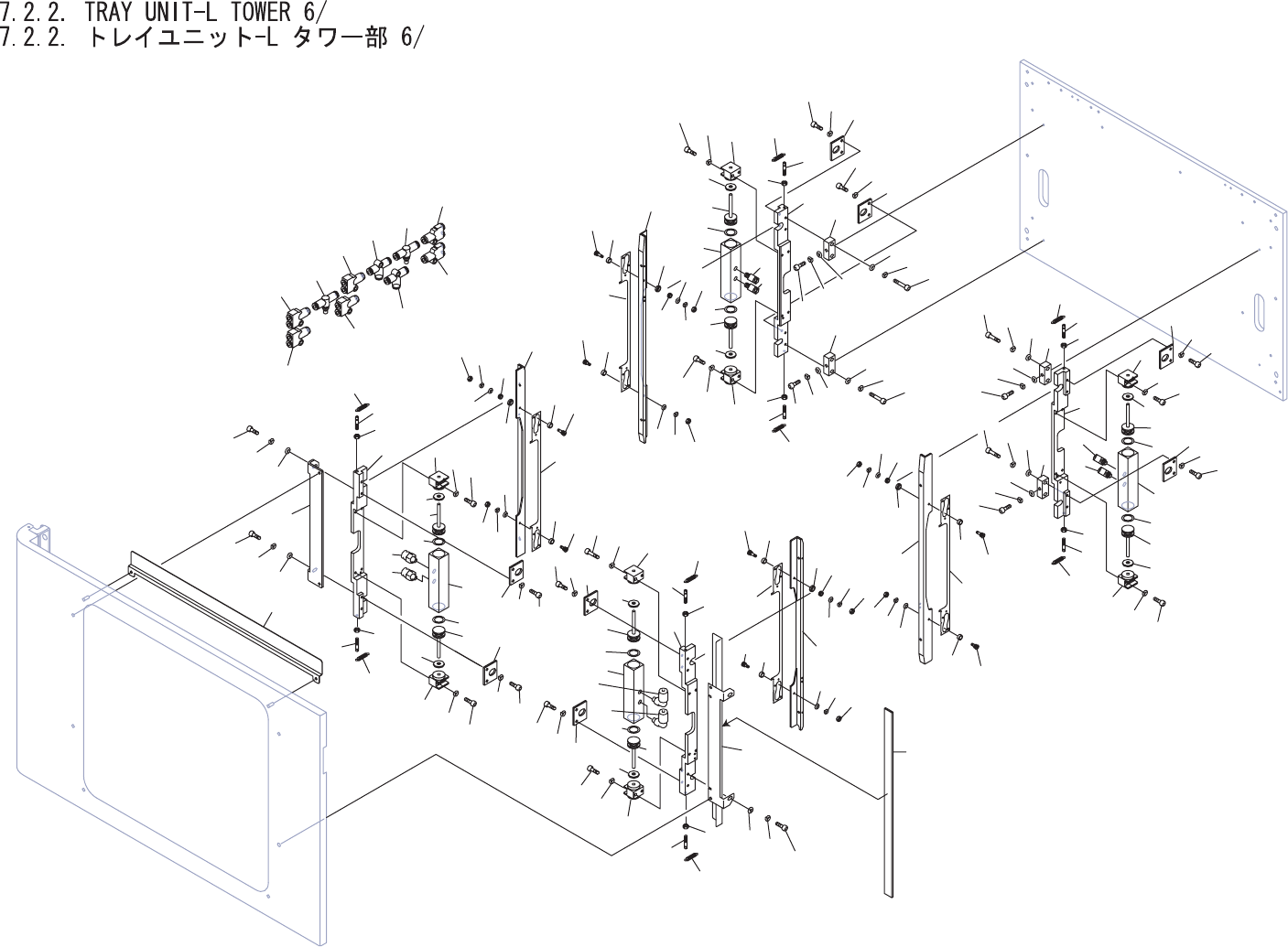

7.2.2. TRAY UNIT-L TOWER 5/
7.2.2. トレイユニット-L タワー部 5/
AA1ZR10
No. Drg.No. & Code No. QTY Description Rating
Materials
Remarks
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
38 W1010A 8 WASHER, CONICAL ワッシャ 皿 M- 3-L FE
39 S3270D 4 SPRING, TORSION スプリング ネジリ UA90R6-2-0.6-LC7-RC7 FE
40 PM55872 4 CAM カム FE
41 PM55890 4 PIN ピン FE
42 S1022A 4 CIR-CLIP サークリップ ST-EW- 4 FE
43 PM51763 2 BKT ＢＫＴ FE
44 H5274A 16 BOLT, HEX SOCKET ボルト 六角穴 M03X006 FE
45 W1021A 16 WASHER, LOCK ワッシャ スプリング 3M/M FE
46 PM51701 2 BLOCK ブロック FE
47 H5276A 2 BOLT, HEX SOCKET ボルト 六角穴 M03X010 FE
48 W1021A 2 WASHER, LOCK ワッシャ スプリング 3M/M FE
49 H5275A 2 BOLT, HEX SOCKET ボルト 六角穴 M03X008 FE
50 W1010A 2 WASHER, CONICAL ワッシャ 皿 M- 3-L FE
51 H5263A 2 BOLT, HEX SOCKET ボルト 六角穴 M03X018 FE
52 W1021A 2 WASHER, LOCK ワッシャ スプリング 3M/M FE
53 S3261H 2 SPRING スプリング WY4-30 FE
54 PM46242 2 RETAINER 押え FE
55 H20922 2 PIN, PARALLEL ピン 平行 3ﾟX16 Aｼｭ OT
56 PZ05261 4 SPRING, TORSION スプリング ネジリ FE
57 PM28232 2 SHAFT シャフト FE
58 W1092E 6 WASHER ワッシャ WSSM8-5-1 OT
59 PM28252 2 LEVER レバー FE
60 S1022A 4 CIR-CLIP サークリップ ST-EW- 4 OT
61 PM28260 4 BLOCK ブロック FE
62 H5277A 8 BOLT, HEX SOCKET ボルト 六角穴 M03X012 FE
63 W1021A 8 WASHER, LOCK ワッシャ スプリング 3M/M FE
64 PM80213 1 HOLDER 受け FE
65 PM61312 2 BKT ＢＫＴ FE
66 H5274A 8 BOLT, HEX SOCKET ボルト 六角穴 M03X006 FE
67 W1021A 8 WASHER, LOCK ワッシャ スプリング 3M/M FE
68 K1089R 4 CAM FOLLOWER カムフォロア CFS2.5-A OT
69 N1075A 4 NUT, HEX ナット 六角 M 2.5 ﾒｯｷﾂｷ FE
70 W1020H 4 WASHER, LOCK ワッシャ スプリング 2.5M/M FE
71 PM80223 1 HOLDER 受け FE
72 PM51752 2 BKT ＢＫＴ FE
73 H5277T 4 BOLT, HEX SOCKET ボルト 六角穴 M03X014 FE
74 W1021A 4 WASHER, LOCK ワッシャ スプリング 3M/M FE
75 PM51691 2 BLOCK ブロック FE
7. PARTS SUPPLY / 部品供給 96 PTS-NXT-08JE
7.2.2. TRAY UNIT-L TOWER 5/
7.2.2. トレイユニット-L タワー部 5/
AA1ZR10
No. Drg.No. & Code No. QTY Description Rating
Materials
Remarks
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
76 H5276A 4 BOLT, HEX SOCKET ボルト 六角穴 M03X010 FE
77 W1021A 4 WASHER, LOCK ワッシャ スプリング 3M/M FE
78 PM00LT0 1 BKT ＢＫＴ AL
79 H5506A 11 BOLT, HEX SOCKET ボルト 六角穴 CBS3-10 FE
80 W1010A 11 WASHER, CONICAL ワッシャ 皿 M- 3-L FE
81 H2093B 1 PIN, PARALLEL ピン 平行 ﾟ4X8 Aｼｭ (M6) OT
82 H44273 2 BEARING, BALL ベアリング ボール LHIFCF10 OT
83 H5287A 4 BOLT, HEX SOCKET ボルト 六角穴 M04X008 FE
84 W1011A 4 WASHER, CONICAL ワッシャ 皿 M- 4-L FE
85 S2003R 2 SHAFT シャフト BGAP10-40 OT
86 S21075 1 CYLINDER, AIR シリンダ エアー CDQ2B25-5DC-F7BVL OT
86.1 S3191E 2 SW, LEAD ＳＷ リード DF7BVL OT
87 H5307A 2 BOLT, HEX SOCKET ボルト 六角穴 M05X040 FE
88 W1012A 2 WASHER, CONICAL ワッシャ 皿 M- 5-L FE
89 K5337G 2 CONTROLLER, SPEED コントローラ スピード AS1201F-M5-04 (ｼﾛ) OT
90 N1009T 2 NUT ナット 5-15(SWCH 8)(ｶﾚｲﾅｯﾄ) OT
91 PM28303 1 PLATE プレート AL
92 H5323A 1 BOLT, HEX SOCKET ボルト 六角穴 M06X018 FE
93 W1013A 1 WASHER, CONICAL ワッシャ 皿 M- 6-H FE
94 W1092F 1 WASHER ワッシャ WSSB12-6-1 OT
95 H5300A 2 BOLT, HEX SOCKET ボルト 六角穴 M05X015 FE
96 W1012A 2 WASHER, CONICAL ワッシャ 皿 M- 5-L FE
97 PM28323 20 PIN ピン FE
98 S3261L 20 SPRING スプリング WM5-10 OT
99 PM28313 20 HOLDER ホルダ FE
100 S1023A 20 CIR-CLIP サークリップ ST-EW- 5 OT
101 S1020A 20 CIR-CLIP サークリップ ST-EW- 2 OT
102 H5429M 16 BOLT, HEX SOCKET ボルト 六角穴 CBS3-6 FE
103 W1010
A
16 WASHER, CONICA
L
ワッシャ 皿 M- 3-L FE
7. PARTS SUPPLY / 部品供給 97 PTS-NXT-08JE
A
1
2
3
2
12
13.1
13.2
13.3
13
12
12
12
4
7
8
5
5
6
3
3
3
1
1
1
2
2
2
2
2
2
4
4
4
9
10
11
9
38
9
9
9
10
10
10
10
11
11
11
11
5
5
6
5
5
6
5
6
5
7
8
7
7
8
8
7
8
7
8
43
7
7
8
8
9
10
11
9
10
10
11
11
9
39
39
37
37
37
37
21
21
30
31
32
33
31
31
32
32
33
33
34
35
36
21
22
24
23
22
25
26
26.1
27
28
28
29
27
28
29
24
23
22
24
23
22
24
23
22
24
23
22
24
23
22
24
23
22
24
23
21
40
40
40
40
41
41
42
42
40
27
29
30
30
30
34
34
35
35
36
36
31
32
33
34
35
36
38
40
16
18
19
20
15
17
14
15
17
16
18
20
19
14
15
16
17
18
19
20
15
16
17
18
19
20
14
17
15
16
18
19
20
15
16
17
18
19
20
15
16
18
19
20
17
14
15
16
18
19
17
20
AA1ZR10
7. PARTS SUPPLY / 部品供給 98 PTS-NXT-08JE
