1. PARTS PLACING / 部品装着 66 PTS-NXT-08JE
1.5.2. H12S HEAD(AUTO BACKUP PIN EQUIPMENT)
1.5.2. H12S ヘッド(自動バックアップピン機能)
AA3KN02
No. Drg.No. & Code No. QTY Description Rating
Materials
Remarks
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
1 AA17R06 1 CHUCK チャック OT
3 RH15563 1 HARNESS ハーネス OT
5 XK02640 1 BOARD, PRINTED CIRCUIT 基板 プリント OT
6 K5175W 2 SCREW, C/R PAN 小ネジ 十穴鍋 M02X006 ｽﾃﾝﾚｽ FE
7 W1039A 2 WASHER, FLAT ワッシャ 平 2M/M FE
8 PB50591 1 BKT, SENSOR ＢＫＴ センサ FE
9 H5275A 2 BOLT, HEX SOCKET ボルト 六角穴 M03X008 FE
10 W1021A 2 WASHER, LOCK ワッシャ スプリング 3M/M FE
11 W1042A 2 WASHER, FLAT ワッシャ 平 4W- 3 FE
18 PB39800 1 DOG, SW ドッグ ＳＷ FE
19 K5173X 2 SCREW, C/R PAN 小ネジ 十穴鍋 M02X004(0ﾊﾞﾝ3ｼｭ)ｺｸｼｮｸｸﾛﾒｰﾄ FE
19.1 W1020A 2 WASHER, LOCK ワッシャ スプリング 2M/M FE
20 PB39810 1 DOG, SW ドッグ ＳＷ FE
21 K51747 2 SCREW, C/R PAN 小ネジ 十穴鍋 M01.7X003(0ﾊﾞﾝ3ｼｭ)ｺｸｼｮｸｸﾛﾒｰﾄ FE
22 PB30982 1 BKT, SENSOR ＢＫＴ センサ FE
23 K5256A 2 SCREW, HEX SOCKET BUTTON 小ネジ 六角穴ボタン M03X008 FE
24 W1021A 2 WASHER, LOCK ワッシャ スプリング 3M/M FE
25 PM84300 1 FLANGE フランジ AL
26 H5265A 3 BOLT, HEX SOCKET ボルト 六角穴 M02X005 FE
27 W1020A 3 WASHER, LOCK ワッシャ スプリング 2M/M FE
28 H5265A 1 BOLT, HEX SOCKET ボルト 六角穴 M02X005 FE
29 H5266A 1 BOLT, HEX SOCKET ボルト 六角穴 M02X006 FE
30 W1020A 1 WASHER, LOCK ワッシャ スプリング 2M/M FE
31 XS01841 1 CYLINDER シリンダ OT
32 H5267A 3 BOLT, HEX SOCKET ボルト 六角穴 M02X008 FE
33 W1020A 3 WASHER, LOCK ワッシャ スプリング 2M/M FE
34 PM55702 1 SHAFT シャフト FE
35 PM55001 1 BUSHING, GUIDE ブシュ ガイド OT
37 K5169W 1 SCREW, C/R COUNTERSUNK 小ネジ 十穴皿 M02X006(ﾕﾆｸﾛ.ｸﾛ) FE
40 AA53A00 1 SENSOR センサ OT
41 S40580 1 SENSOR センサ E3T-FD14 OT
42 XS02680 1 SLIT スリット OT
43 K5175W 2 SCREW, C/R PAN 小ネジ 十穴鍋 M02X006 ｽﾃﾝﾚｽ FE
45 PJ06031 1 PLATE, ACRYLIC プレート アクリル OT
46 H1122D 1 VALVE, SOL バルブ ＳＯＬ SYJ3140-5M0U OT
47 . 1 GASKET ガスケット SYJ3000-14-2 OT 46-ACC
48 . 2 SCREW 小ネジ SY100-33-3 OT 46-ACC
49 PX0456
0
1 SEAL, BAR COD
E
シール バーコード OT
1. PARTS PLACING / 部品装着 65 PTS-NXT-08JE
1. PARTS PLACING / 部品装着 66 PTS-NXT-08JE

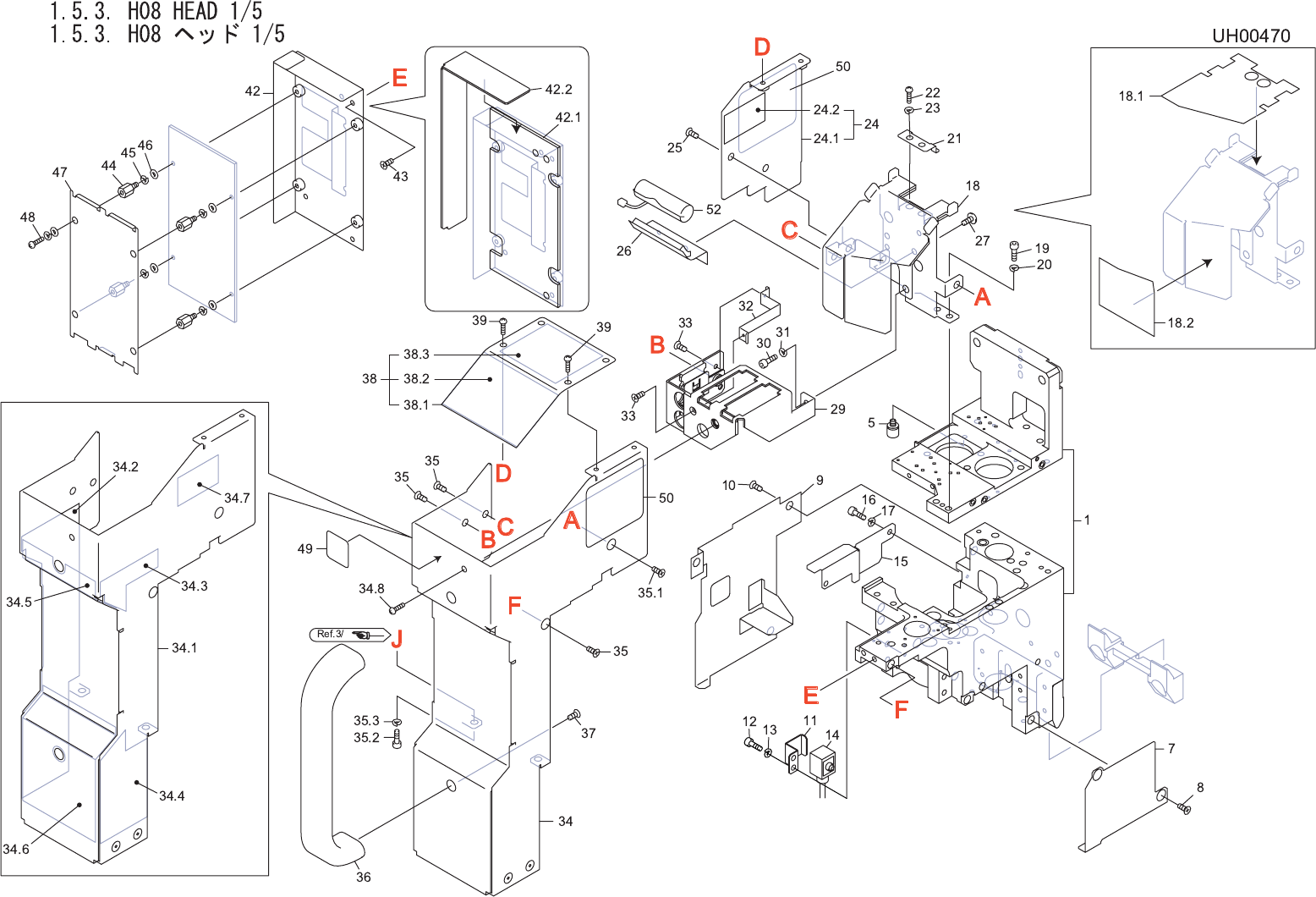

1.5.3. H08 HEAD 1/5
1.5.3. H08 ヘッド 1/5
UH00470
No. Drg.No. & Code No. QTY Description Rating
Materials
Remarks
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
1 AA0FY06 1 BODY 本体 OT
5 S1058B 1 SILENCER サイレンサ AN120-M3 OT
7 PP01222 1 COVER カバー AL
8 K5186N 2 SCREW, C/R COUNTERSUNK 小ネジ 十穴皿 M03X005 ﾆｯｹﾙﾒｯｷ FE
9 PB09583 1 COVER カバー AL
10 K5186N 3 SCREW, C/R COUNTERSUNK 小ネジ 十穴皿 M03X005 ﾆｯｹﾙﾒｯｷ FE
11 PB02191 1 BKT, RETAINER ＢＫＴ 押え FE
12 H5268T 2 BOLT, HEX SOCKET ボルト 六角穴 M02.5X006 FE
13 W1020H 2 WASHER, LOCK ワッシャ スプリング 2.5M/M FE
14 XS00841 1 SENSOR, PRESSURE センサ 圧力 OT
15 PB12161 1 COVER カバー AL
16 H5268T 2 BOLT, HEX SOCKET ボルト 六角穴 M02.5X006 FE
17 W1020H 2 WASHER, LOCK ワッシャ スプリング 2.5M/M FE
18 PB08865 1 BKT, COVER ＢＫＴ カバー AL
18.1 PS00242 1 SHEET シート PL
18.2 PS00232 1 SHEET シート PL
19 H5277A 2 BOLT, HEX SOCKET ボルト 六角穴 M03X012 FE
20 W1021A 2 WASHER, LOCK ワッシャ スプリング 3M/M FE
21 PB08933 1 BKT ＢＫＴ FE
22 K5178L 2 SCREW, C/R PAN 小ネジ 十穴鍋 M03X005 ﾆｯｹﾙﾒｯｷ FE
23 W1021A 2 WASHER, LOCK ワッシャ スプリング 3M/M FE
24 AA54C01 1 COVER カバー OT
24.1 PB08847 1 COVER カバー AL
24.2 PS00830 1 SHEET シート PL
25 K5186N 2 SCREW, C/R COUNTERSUNK 小ネジ 十穴皿 M03X005 ﾆｯｹﾙﾒｯｷ FE
26 PP00264 1 BKT ＢＫＴ FE
27 K51721 2 SCREW, C/R TRUSS 小ネジ 十穴トラス M03X005 ﾕﾆｸﾛﾒｯｷ(ｼﾛ) FE
29 PB38402 1 BKT ＢＫＴ AL
30 H5273A 1 BOLT, HEX SOCKET ボルト 六角穴 M03X005 FE
31 W1021A 1 WASHER, LOCK ワッシャ スプリング 3M/M FE
32 PB09783 1 BKT ＢＫＴ FE
33 K5169H 2 SCREW, C/R COUNTERSUNK 小ネジ 十穴皿 M02X004(ｽﾃﾝﾚｽ) FE
34 AA54D01 1 COVER カバー OT
34.1 PB78631 1 COVER カバー AL
34.2 PS00273 1 SHEET シート PL
34.3 PS00282 1 SHEET シート PL
34.4 PS00293 1 SHEET シート PL
