7.2.3. TRAY UNIT-L COVER 7.2.3. トレイユニット-L カバー部 AA0DB14 No. Drg.No. & Code No. QTY Description Rating Materials Remarks 番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考 1 PJ07850 1 PLATE, ACRYLIC プレート アクリル PL 2 N1076A 4 NUT, HEX ナット…
7. PARTS SUPPLY / 部品供給 102 PTS-NXT-08JE

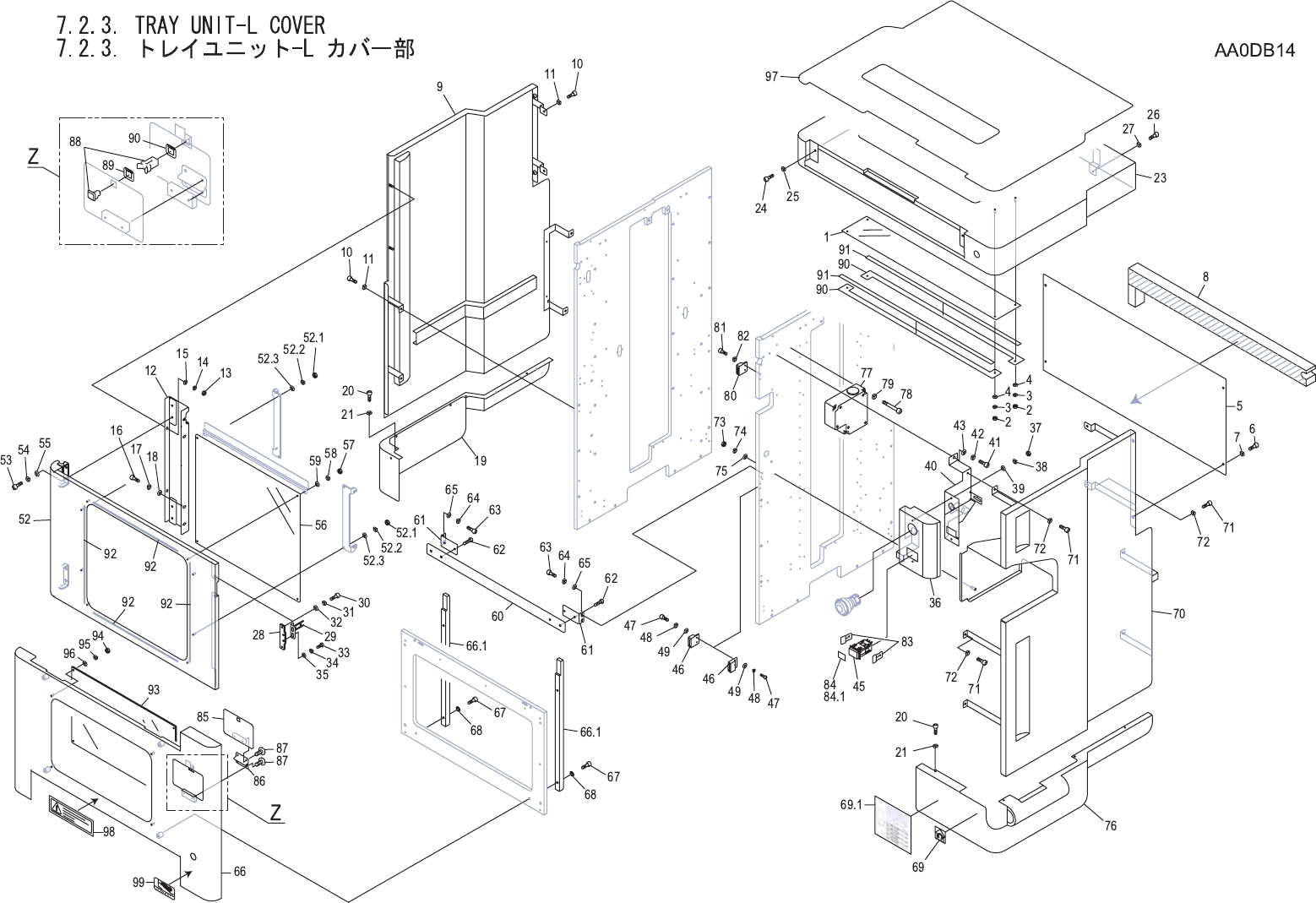

7.2.3. TRAY UNIT-L COVER
7.2.3. トレイユニット-L カバー部
AA0DB14
No. Drg.No. & Code No. QTY Description Rating
Materials
Remarks
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
1 PJ07850 1 PLATE, ACRYLIC プレート アクリル PL
2 N1076A 4 NUT, HEX ナット 六角 M 3 P=0.5 FE
3 W1021A 4 WASHER, LOCK ワッシャ スプリング 3M/M FE
4 W1040A 4 WASHER, FLAT ワッシャ 平 3M/MX0.5X7 FE
5 PB78140 1 COVER, REAR カバー リヤー FE
6 H5286A 4 BOLT, HEX SOCKET ボルト 六角穴 M04X006 FE
7 W1022A 4 WASHER, LOCK ワッシャ スプリング 4M/M FE
8 PJ12680 1 SHEET, RUBBER シート ゴム OT
9 PB17118 1 COVER, SIDE カバー サイド FE
10 H5287A 6 BOLT, HEX SOCKET ボルト 六角穴 M04X008 FE
11 W1022A 6 WASHER, LOCK ワッシャ スプリング 4M/M FE
12 PB17084 1 BKT ＢＫＴ FE
13 N1080A 2 NUT, HEX ナット 六角 M 4 P=0.7 FE
14 W1022A 2 WASHER, LOCK ワッシャ スプリング 4M/M FE
15 W1043A 2 WASHER, FLAT ワッシャ 平 4W- 4 FE
16 H5288A 4 BOLT, HEX SOCKET ボルト 六角穴 M04X010 FE
17 W1022A 4 WASHER, LOCK ワッシャ スプリング 4M/M FE
18 W1043A 4 WASHER, FLAT ワッシャ 平 4W- 4 FE
19 PB17015 1 COVER, LOWER カバー 下 FE
20 H5290A 7 BOLT, HEX SOCKET ボルト 六角穴 M04X015 FE
21 W1022A 7 WASHER, LOCK ワッシャ スプリング 4M/M FE
23 PB61551 1 COVER カバー FE
24 H5288A 2 BOLT, HEX SOCKET ボルト 六角穴 M04X010 FE
25 W1022A 2 WASHER, LOCK ワッシャ スプリング 4M/M FE
26 H5287A 2 BOLT, HEX SOCKET ボルト 六角穴 M04X008 FE
27 W1022A 2 WASHER, LOCK ワッシャ スプリング 4M/M FE
28 PB16972 1 BKT, SW ＢＫＴ ＳＷ FE
29 S3193R 1 SW, LIMIT ＳＷ リミット D4DS-K2 FE
30 H5286A 2 BOLT, HEX SOCKET ボルト 六角穴 M04X006 FE
31 W1022A 2 WASHER, LOCK ワッシャ スプリング 4M/M FE
32 W1041A 2 WASHER, FLAT ワッシャ 平 4M/MX0.8X9(1W-4) FE
33 K5257A 2 SCREW, HEX SOCKET BUTTON 小ネジ 六角穴ボタン M04X008 FE
34 W1022A 2 WASHER, LOCK ワッシャ スプリング 4M/M FE
35 W1043A 2 WASHER, FLAT ワッシャ 平 4W- 4 FE
36 PB17153 1 COVER カバー FE
37 N1076A 2 NUT, HEX ナット 六角 M 3 P=0.5 FE
38 W1021A 2 WASHER, LOCK ワッシャ スプリング 3M/M FE
39 W1040A 2 WASHER, FLAT ワッシャ 平 3M/MX0.5X7 FE
7. PARTS SUPPLY / 部品供給 103 PTS-NXT-08JE
7.2.3. TRAY UNIT-L COVER
7.2.3. トレイユニット-L カバー部
AA0DB14
No. Drg.No. & Code No. QTY Description Rating
Materials
Remarks
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
40 PB17165 1 BKT, SW ＢＫＴ ＳＷ FE
41 H5288A 2 BOLT, HEX SOCKET ボルト 六角穴 M04X010 FE
42 W1022A 2 WASHER, LOCK ワッシャ スプリング 4M/M FE
43 W1043A 2 WASHER, FLAT ワッシャ 平 4W- 4 FE
45 A5043W 1 P/B SW 押ボタンＳＷ A3SJ-90A1-24EG DC24V OT
46 M1011L 2 MAGNET CATCH マグネットキャッチ TL-105S OT
47 H5268T 4 BOLT, HEX SOCKET ボルト 六角穴 M02.5X006 FE
48 W1020H 4 WASHER, LOCK ワッシャ スプリング 2.5M/M FE
49 W1039H 4 WASHER, FLAT ワッシャ 平 2.5M/M FE
52 PB65622 1 COVER, FRONT カバー フロント FE
52.1 N1076A 4 NUT, HEX ナット 六角 M 3 P=0.5 FE
52.2 W1021A 4 WASHER, LOCK ワッシャ スプリング 3M/M FE
52.3 W1040A 4 WASHER, FLAT ワッシャ 平 3M/MX0.5X7 FE
53 H5299A 4 BOLT, HEX SOCKET ボルト 六角穴 M05X012 FE
54 W1023A 4 WASHER, LOCK ワッシャ スプリング 5M/M FE
55 W1044A 4 WASHER, FLAT ワッシャ 平 4W- 5 FE
56 PJ02890 1 COVER, ACRYLIC カバー アクリル PL
57 N1076A 4 NUT, HEX ナット 六角 M 3 P=0.5 FE
58 W1021A 4 WASHER, LOCK ワッシャ スプリング 3M/M FE
59 W1040A 4 WASHER, FLAT ワッシャ 平 3M/MX0.5X7 FE
60 PJ02900 1 COVER, ACRYLIC カバー アクリル PL
61 PB16981 2 BKT, COVER ＢＫＴ カバー FE
62 K5208A 4 SCREW, C/R TRUSS 小ネジ 十穴トラス M04X006 ﾕﾆｸﾛﾒｯｷ FE
63 H5288A 4 BOLT, HEX SOCKET ボルト 六角穴 M04X010 FE
64 W1022A 4 WASHER, LOCK ワッシャ スプリング 4M/M FE
65 W1043A 4 WASHER, FLAT ワッシャ 平 4W- 4 FE
66 PB67010 1 COVER, FRONT カバー フロント FE
66.1 PM00BE0 2 GUIDE ガイド FE
67 H5292A 4 BOLT, HEX SOCKET ボルト 六角穴 M04X020 FE
68 W1011A 4 WASHER, CONICAL ワッシャ 皿 M- 4-L FE
69 PZ11951 1 SEAL シール PL
69.1 PZ19120 1 SEAL シール PL
70 PB17107 1 COVER, SIDE カバー サイド FE
71 H5287A 7 BOLT, HEX SOCKET ボルト 六角穴 M04X008 FE
72 W1022A 7 WASHER, LOCK ワッシャ スプリング 4M/M FE
73 N1076A 1 NUT, HEX ナット 六角 M 3 P=0.5 FE
74 W1021A 1 WASHER, LOCK ワッシャ スプリング 3M/M FE
75 W1040A 1 WASHER, FLAT ワッシャ 平 3M/MX0.5X7 FE
7. PARTS SUPPLY / 部品供給 104 PTS-NXT-08JE
