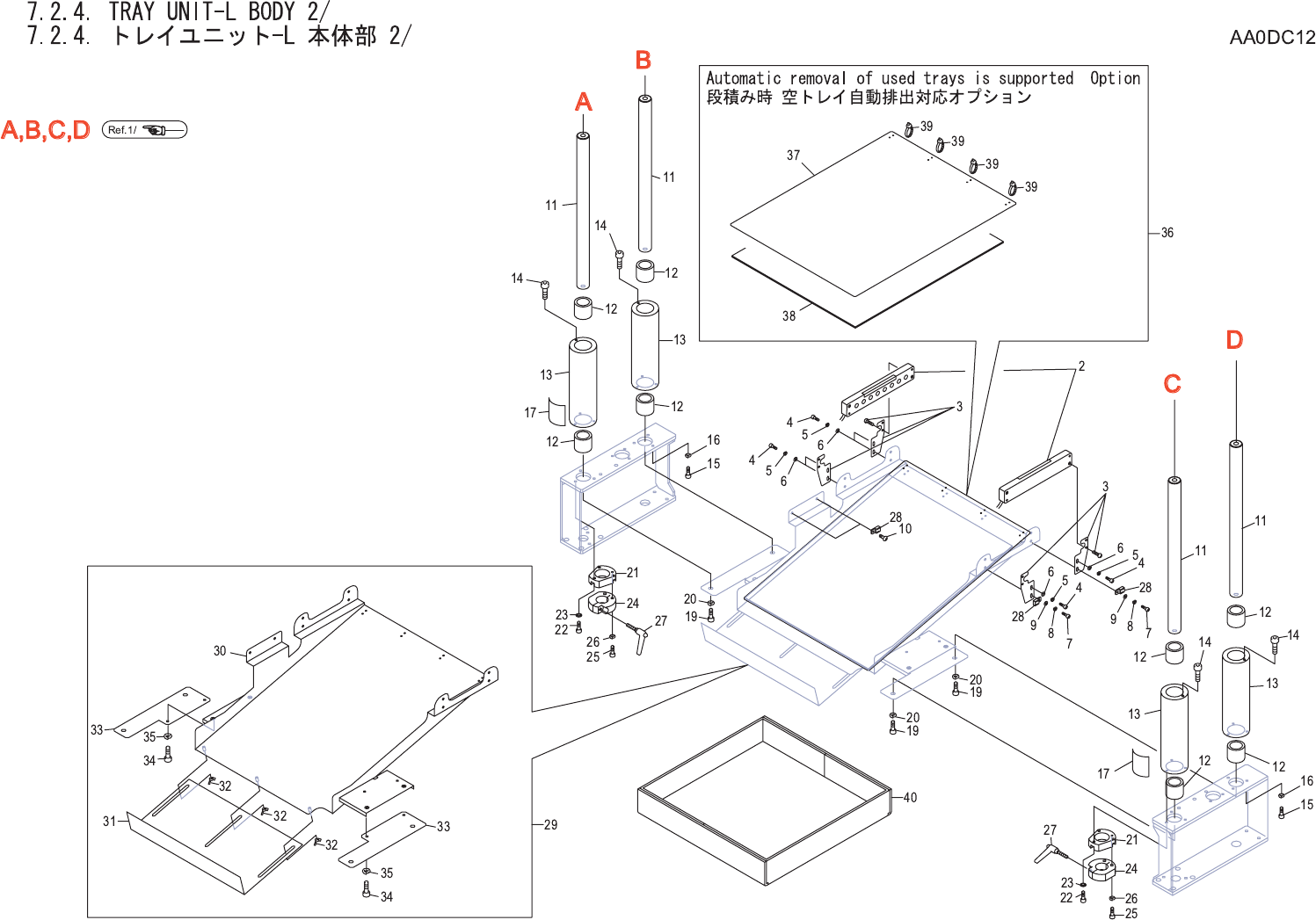

7.2.4. TRAY UNIT-L BODY 1/3
7.2.4. トレイユニット-L 本体部 1/3
AA0DC12
No. Drg.No. & Code No. QTY Description Rating
Materials
Remarks
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
46 W1090F 2 WASHER ワッシャ WSSB25-6-5 FE
46.1 H5322A 2 BOLT, HEX SOCKET ボルト 六角穴 M06X015 FE
46.2 W1024A 2 WASHER, LOCK ワッシャ スプリング 6M/M FE
47 PM25654 1 BKT ＢＫＴ FE
48 PM25664 1 BKT ＢＫＴ FE
60 H5360A 4 BOLT, HEX SOCKET ボルト 六角穴 M10X025 FE
61 W1026A 4 WASHER, LOCK ワッシャ スプリング 10M/M FE
62 W1055A 4 WASHER, FLAT ワッシャ 平 10M/MX2.0X21(1W-10) FE
63 H5302A 4 BOLT, HEX SOCKET ボルト 六角穴 M05X020 FE
64 W1023A 4 WASHER, LOCK ワッシャ スプリング 5M/M FE
65 W1050A 4 WASHER, FLAT ワッシャ 平 5M/MX1.0X10(1W-5) FE
66 PZ2538
0
1 SEAL シール PL
