7.2.4. TRAY UNIT-L BODY 3/ 7.2.4. トレイユニット-L 本体部 3/ AA0DC12 No. Drg.No. & Code No. QTY Description Rating Materials Remarks 番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考 11 PM25632 1 FRAME フレーム FE 12 PM34512 1 BOLT, ADJUSTING ボルト…

100%1 / 877
7. PARTS SUPPLY / 部品供給 114 PTS-NXT-08JE

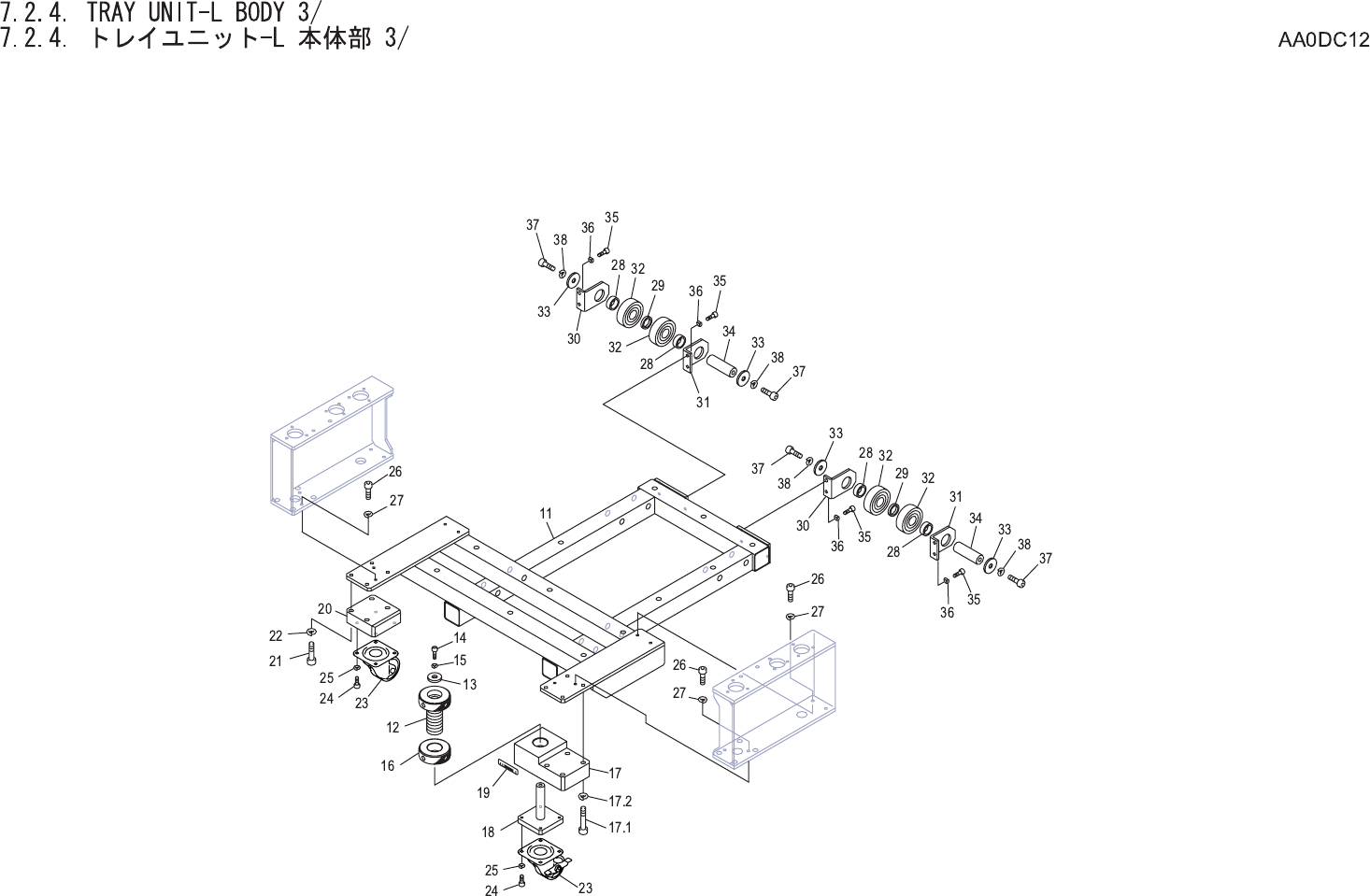

7.2.4. TRAY UNIT-L BODY 3/
7.2.4. トレイユニット-L 本体部 3/
AA0DC12
No. Drg.No. & Code No. QTY Description Rating
Materials
Remarks
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
11 PM25632 1 FRAME フレーム FE
12 PM34512 1 BOLT, ADJUSTING ボルト セリ FE
13 K11388 1 COLLAR カラー WSSB25-6-3 OT
14 H5322A 1 BOLT, HEX SOCKET ボルト 六角穴 M06X015 FE
15 W1024A 1 WASHER, LOCK ワッシャ スプリング 6M/M FE
16 PM34522 1 NUT, LOCK ナット ロック FE
17 PM34492 1 ADAPTER アダプタ FE
17.1 H5345A 4 BOLT, HEX SOCKET ボルト 六角穴 M08X040 FE
17.2 W1025A 4 WASHER, LOCK ワッシャ スプリング 8M/M FE
18 PM34502 1 ADJUSTER, LEVEL アジャスタ レベル FE
19 PX01550 1 SEAL, BAR CODE シール バーコード OT
20 PM34531 1 SPACER スペーサ FE
21 H5341A 4 BOLT, HEX SOCKET ボルト 六角穴 M08X020 FE
22 W1014A 4 WASHER, CONICAL ワッシャ 皿 M- 8-H FE
23 K2024Y 2 CASTER キャスタ NO.104HB-PAS-I OT
24 H5181A 8 BOLT, HEX ボルト 六角 M06X012 10.9 FE
25 W1024A 8 WASHER, LOCK ワッシャ スプリング 6M/M FE
26 H5322A 8 BOLT, HEX SOCKET ボルト 六角穴 M06X015 FE
27 W1024A 8 WASHER, LOCK ワッシャ スプリング 6M/M FE
28 PM28991 4 COLLAR カラー FE
29 PM29001 2 COLLAR カラー FE
30 PB15391 2 BKT ＢＫＴ FE
31 PB15401 2 BKT ＢＫＴ FE
32 H4094L 4 BEARING ベアリング UMBW20-55 OT
33 W1090Z 4 WASHER ワッシャ WSSB30-12-2 OT
34 S2306A 2 SHAFT シャフト SFJW20-50-M10-N10 OT
35 H5322A 8 BOLT, HEX SOCKET ボルト 六角穴 M06X015 FE
36 W1024A 8 WASHER, LOCK ワッシャ スプリング 6M/M FE
37 H5359A 4 BOLT, HEX SOCKET ボルト 六角穴 M10X020 FE
38 W1026
A
4 WASHER, LOC
K
ワッシャ ス
プ
リン
グ
10M/M FE
