7. PARTS SUPPLY / 部品供給 141 PTS-NXT-08JE
A
AA
BB
BB
CC
DD
EE
GG
GG
NN
MM
JJ
PP
PP
MM
NN
DD
CC
AA
EE
JJ
Ref.BED
ee
51
51 .1
51 .2
51 .2
51 .3
52
53
51 .4
1
2
3
2
3
4
23
24
25
28
30
32.1
33
34
36
36
36
36
37
37
46
48
48
48
47
49
50
29
39
40
41
42
43
44
45
4
45
54
55
56
38
6
5
5
61
62
63
64
65
61
66
67
84
77
69
70
69
70
80
68
93
96
95
95
95
95
95
91
92
99
100
101
102
97
98
94
81
78
79
77
78
79
103
103
83
82
85
87
86
51 .4
9
11
10
11.1
11.2
11.3
11.4
11.5
9.1
11
10
9
11.1
9.1
11.2
11.3
11.4
11.5
13
14
17
18
19
17
18
19
15
16
14
15
16
13
38
5
37
37
6
5
57
29
35
32
35
28
36
36
36
36
34
7
8
7
8
32
35
35
57
58
59
22
26
27
72
72
73
73
71
74
74
74
74
74
75
76
88
89
90
12
12
71
UC00333
7. PARTS SUPPLY / 部品供給 142 PTS-NXT-08JE

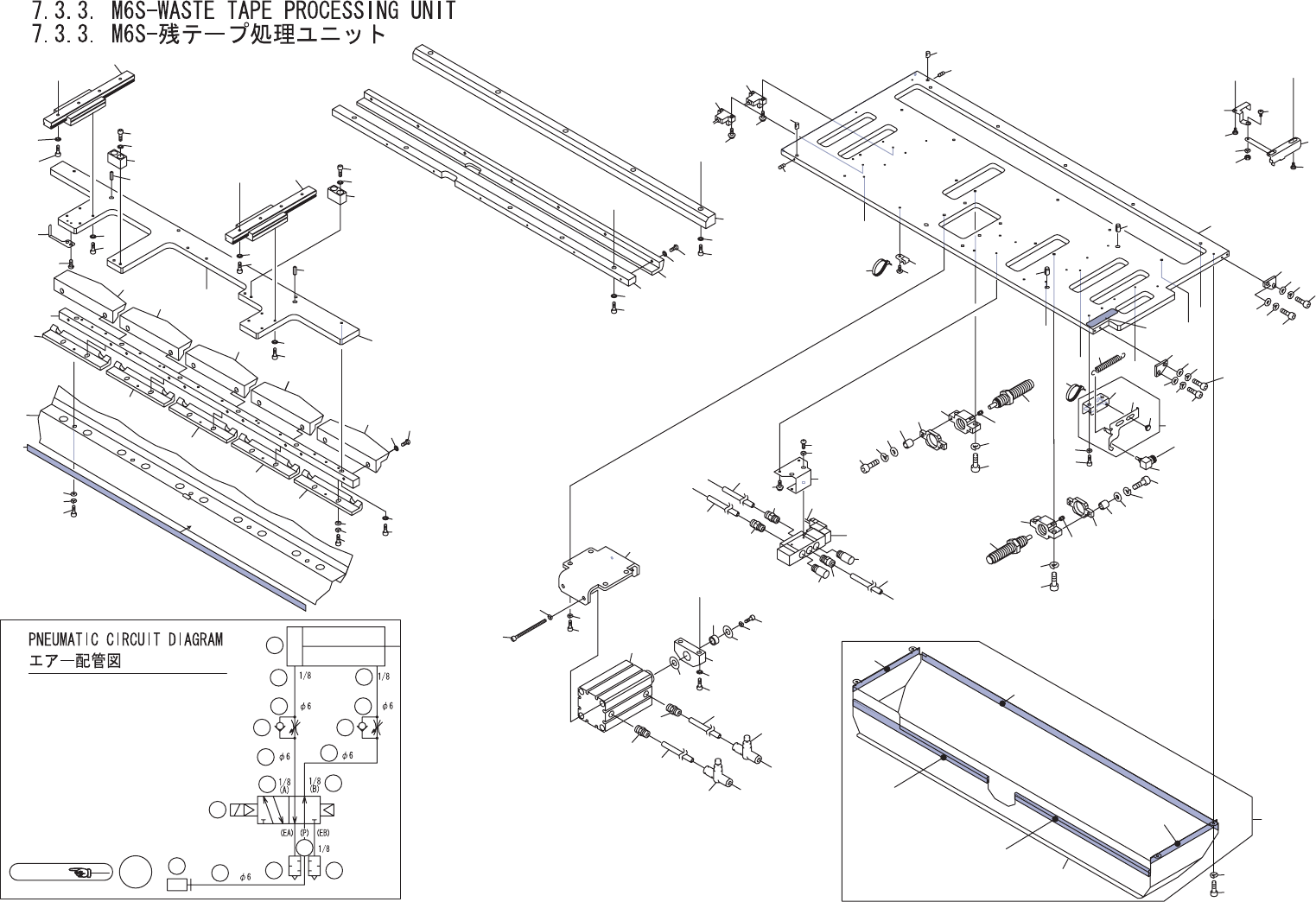

7.3.3. M6S-WASTE TAPE PROCESSING UNIT
7.3.3. M6S-残テープ処理ユニット
UC00333
No. Drg.No. & Code No. QTY Description Rating
Materials
Remarks
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
1 PM001N1 1 PLATE プレート FE
2 PM04432 2 PIN ピン OT
3 N4019H 2 SCREW, HEX SOCKET SET ネジ 六角穴止め M03X004 ﾄｶﾞﾘｻｷ FE
4 H2116C 2 PIN, PARALLEL ピン 平行 MS6-10 FE
5 K5340Y 2 CONTROLLER, SPEED コントローラ スピード AS2001F-06(ｼﾛ) OT
6 PZ07860 1 TUBE チューブ OT
7 S4077L 2 SENSOR, PHOTO センサ フォト PM-L44P OT
8 K51995 4 SCREW, WASHER ASS'Y 小ネジ 座金組込み M03X012 ﾅﾍﾞｾﾑｽ P4 FE
9 PM95130 2 BKT, STOPPER ＢＫＴ ストッパ FE
9.1 N4019A 2 SCREW, HEX SOCKET SET ネジ 六角穴止め M03X004 ｸﾎﾞﾐｻｷ FE
10 H5300A 4 BOLT, HEX SOCKET ボルト 六角穴 M05X015 FE
11 W1023A 4 WASHER, LOCK ワッシャ スプリング 5M/M FE
11.1 PG02950 2 PLATE, STOPPER プレート ストッパ PL
11.2 H5276A 4 BOLT, HEX SOCKET ボルト 六角穴 M03X010 FE
11.3 W1021A 4 WASHER, LOCK ワッシャ スプリング 3M/M FE
11.4 W1040A 4 WASHER, FLAT ワッシャ 平 3M/MX0.5X7 FE
11.5 PM36280 4 COLLAR カラー FE
12 A1037D 2 ABSORBER, SHOCK アブソーバ ショック RB2015 OT
13 PB68081 2 PLATE, LOCATING プレート 位置決め FE
14 H5276A 2 BOLT, HEX SOCKET ボルト 六角穴 M03X010 FE
15 W1021A 2 WASHER, LOCK ワッシャ スプリング 3M/M FE
16 W1042A 2 WASHER, FLAT ワッシャ 平 4W- 3 FE
17 H5289A 2 BOLT, HEX SOCKET ボルト 六角穴 M04X012 FE
18 W1022A 2 WASHER, LOCK ワッシャ スプリング 4M/M FE
19 W1043A 2 WASHER, FLAT ワッシャ 平 4W- 4 FE
22 AA90700 1 PANEL, CONNECTOR パネル コネクタ OT
23 PB18530 1 PANEL, CONNECTOR パネル コネクタ FE
24 PB18540 1 SHUTTER シャッタ FE
25 PM04403 2 PIN, GUIDE ピン ガイド FE
26 H5287A 2 BOLT, HEX SOCKET ボルト 六角穴 M04X008 FE
27 W1022A 2 WASHER, LOCK ワッシャ スプリング 4M/M FE
28 H3149W 1 PLUG, COUPLER プラグ カプラ MC-06PCL OT
29 PZ09780 1 TUBE チューブ OT
30 PB01981 1 SPRING, TENSION スプリング 引張 FE
32 H13362 1 VALVE, SOL バルブ ＳＯＬ SY5120-5MOZ-01 OT
32.1 K4005M 1 CABLE ケーブル SY100-30-4A-10 OT
33 K5174D 2 SCREW, WASHER ASS'Y 小ネジ 座金組込み M03X008P=4 ｸﾛﾒｰﾄ ﾅﾍﾞｾﾑｽﾋﾞｽ FE
34 Y3063A 1 UNION, HALF ユニオン ハーフ KJH06-01S OT
