7.3.6. WASTE TAPE BOX
7.3.6. 残テープボックス
XB02532
No. Drg.No. & Code No. QTY Description Rating
Materials
Remarks
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
1 XB02532 1 BOX, DUST ＢＯＸ
ダ
スト OT
7. PARTS SUPPLY / 部品供給 155 PTS-NXT-08JE
7. PARTS SUPPLY / 部品供給 156 PTS-NXT-08JE

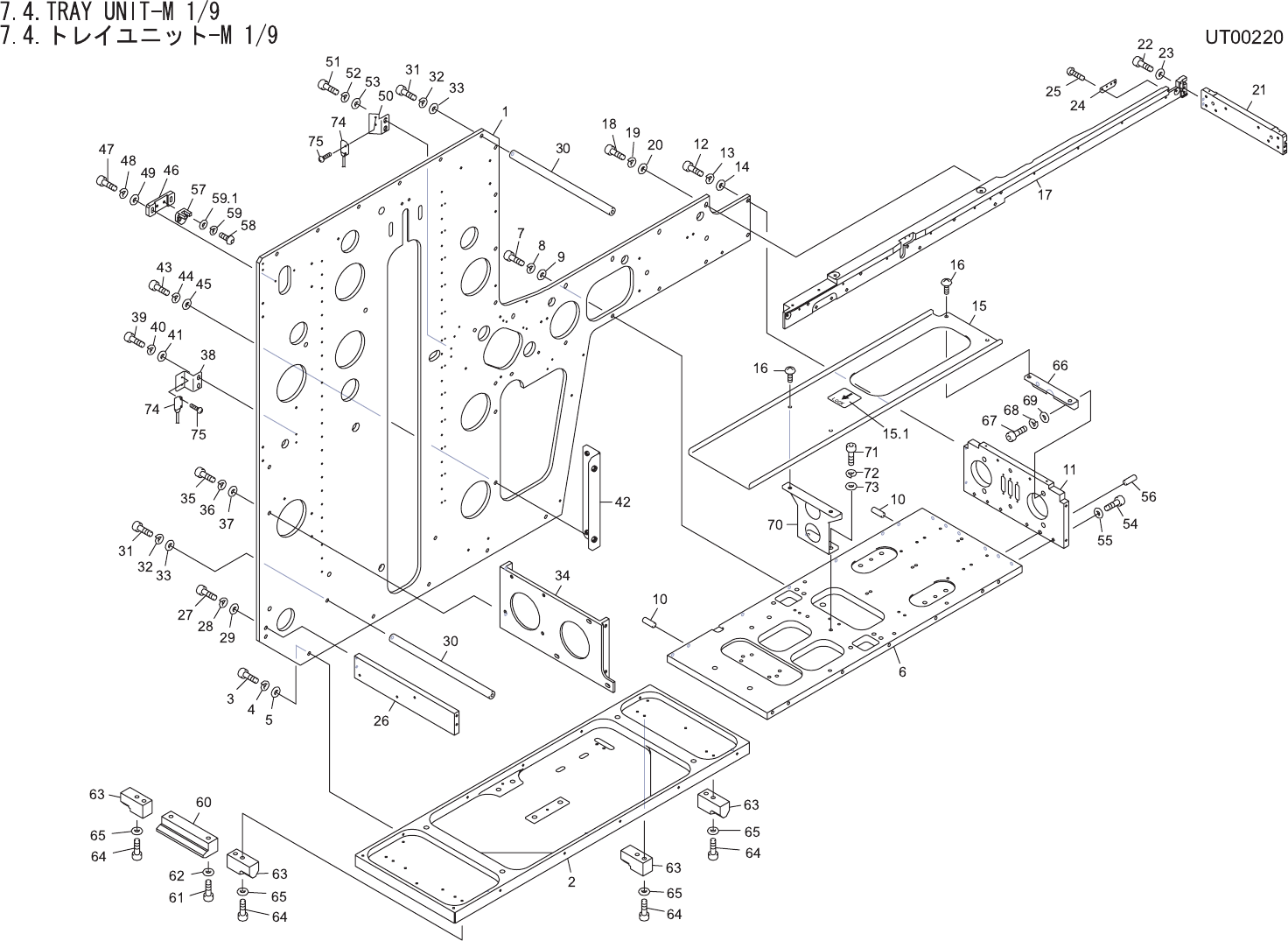

7.4.TRAY UNIT-M 1/9
7.4.トレイユニット-M 1/9
UT00220
No. Drg.No. & Code No. QTY Description Rating
Materials
Remarks
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
1 PM91463 1 PLATE, SIDE プレート サイド AL
2 PM92072 1 BASE ベース AL
3 H5289A 5 BOLT, HEX SOCKET ボルト 六角穴 M04X012 FE
4 W1022A 5 WASHER, LOCK ワッシャ スプリング 4M/M FE
5 W1041A 5 WASHER, FLAT ワッシャ 平 4M/MX0.8X9(1W-4) FE
6 PM91451 1 PLATE プレート AL
7 H5289A 5 BOLT, HEX SOCKET ボルト 六角穴 M04X012 FE
8 W1022A 5 WASHER, LOCK ワッシャ スプリング 4M/M FE
9 W1041A 5 WASHER, FLAT ワッシャ 平 4M/MX0.8X9(1W-4) FE
10 H2093W 2 PIN, PARALLEL ピン 平行 ﾟ4X10 Bｼｭ (H8) OT
11 PM84452 1 PLATE プレート AL
12 H5289A 2 BOLT, HEX SOCKET ボルト 六角穴 M04X012 FE
13 W1022A 2 WASHER, LOCK ワッシャ スプリング 4M/M FE
14 W1041A 2 WASHER, FLAT ワッシャ 平 4M/MX0.8X9(1W-4) FE
15 PB52740 1 COVER カバー AL
15.1 PZ26460 1 SEAL シール PL
16 K5170T 4 SCREW, C/R TRUSS 小ネジ 十穴トラス M03X006 ﾕﾆｸﾛﾒｯｷ(ｼﾛ) FE
17 PM91423 1 RAIL レール AL
18 H5290A 5 BOLT, HEX SOCKET ボルト 六角穴 M04X015 FE
19 W1022A 5 WASHER, LOCK ワッシャ スプリング 4M/M FE
20 W1043A 5 WASHER, FLAT ワッシャ 平 4W- 4 FE
21 PM84441 1 PLATE プレート FE
22 H5275A 2 BOLT, HEX SOCKET ボルト 六角穴 M03X008 FE
23 W1010A 2 WASHER, CONICAL ワッシャ 皿 M- 3-L FE
24 PB52670 1 PLATE, SENSOR プレート センサ FE
25 K5169M 2 SCREW, C/R COUNTERSUNK 小ネジ 十穴皿 M02X005(ｽﾃﾝﾚｽ) FE
26 PM72522 1 PLATE プレート AL
27 H5289A 2 BOLT, HEX SOCKET ボルト 六角穴 M04X012 FE
28 W1022A 2 WASHER, LOCK ワッシャ スプリング 4M/M FE
29 W1041A 2 WASHER, FLAT ワッシャ 平 4M/MX0.8X9(1W-4) FE
30 PM55141 12 ROD, JOINT ロッド ジョイント AL
31 H5289A 12 BOLT, HEX SOCKET ボルト 六角穴 M04X012 FE
32 W1022A 12 WASHER, LOCK ワッシャ スプリング 4M/M FE
33 W1041A 12 WASHER, FLAT ワッシャ 平 4M/MX0.8X9(1W-4) FE
34 PM84400 1 BKT, SW ＢＫＴ ＳＷ AL
35 H5289A 2 BOLT, HEX SOCKET ボルト 六角穴 M04X012 FE
36 W1022A 2 WASHER, LOCK ワッシャ スプリング 4M/M FE
37 W1041A 2 WASHER, FLAT ワッシャ 平 4M/MX0.8X9(1W-4) FE
