PTS-NXT-08JE - 第734页
7. PARTS SUPPLY / 部品供給 172 PTS-NXT-08JE
7.4.TRAY UNIT-M 4/
7.4.トレイユニット-M 4/
UT00220
No. Drg.No. & Code No. QTY Description Rating
Materials
Remarks
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
82 H4324A 2 BEARING, DRY ベアリング ドライ DUB 0610 OT
83 H5277A 1 BOLT, HEX SOCKET ボルト 六角穴 M03X012 FE
84 W1021A 1 WASHER, LOCK ワッシャ スプリング 3M/M FE
85 W1040A 1 WASHER, FLAT ワッシャ 平 3M/MX0.5X7 FE
86 W1092C 1 WASHER ワッシャ WSSB8-3-1 OT
87 PB30001 1 BKT ＢＫＴ FE
88 H5276A 2 BOLT, HEX SOCKET ボルト 六角穴 M03X010 FE
89 W1021A 2 WASHER, LOCK ワッシャ スプリング 3M/M FE
90 W1042A 2 WASHER, FLAT ワッシャ 平 4W- 3 FE
91 S40266 1 SENSOR センサ E2S-W15 OT
92 K5173F 1 SCREW, C/R PAN 小ネジ 十穴鍋 M03X004ｽﾃﾝﾚｽ FE
93 W1021
A
1 WASHER, LOC
K
ワッシャ ス
プ
リン
グ
3M/M FE
7. PARTS SUPPLY / 部品供給 171 PTS-NXT-08JE
7. PARTS SUPPLY / 部品供給 172 PTS-NXT-08JE

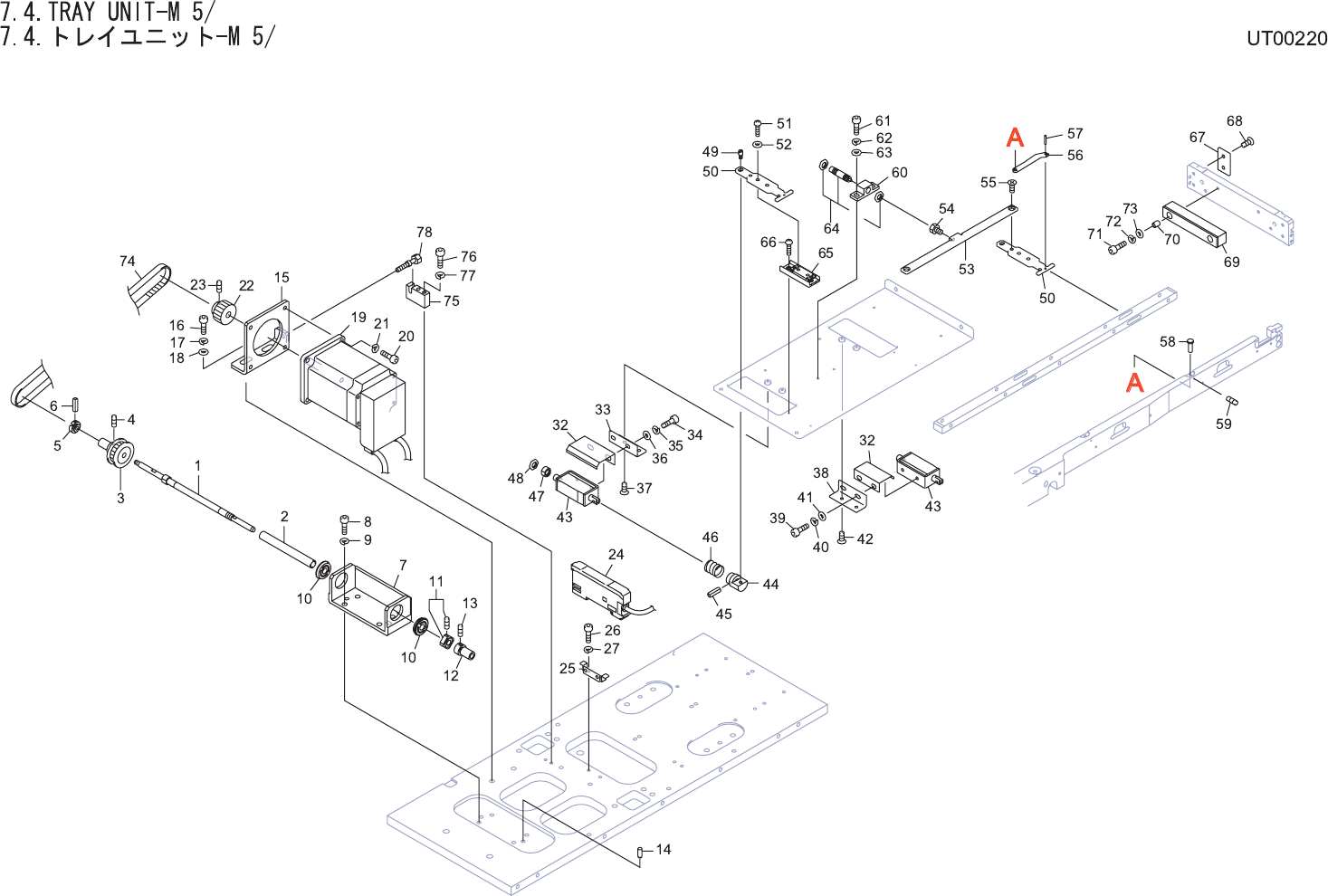

7.4.TRAY UNIT-M 5/
7.4.トレイユニット-M 5/
UT00220
No. Drg.No. & Code No. QTY Description Rating
Materials
Remarks
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
1 PM53841 1 SHAFT シャフト FE
2 PM53860 1 COLLAR カラー AL
3 XP01240 1 PULLEY プーリ OT
4 N4019A 2 SCREW, HEX SOCKET SET ネジ 六角穴止め M03X004 ｸﾎﾞﾐｻｷ FE
5 PM84571 1 CLUTCH クラッチ FE
6 H2043A 1 PIN, SPRING ピン スプリング 2ﾟX12 OT
7 PM84880 1 HOLDER, BEARING ホルダ ベアリング FE
8 H5289A 4 BOLT, HEX SOCKET ボルト 六角穴 M04X012 FE
9 W1022A 4 WASHER, LOCK ワッシャ スプリング 4M/M FE
10 H4900L 2 BEARING ベアリング F606ZZ OT
11 N1040L 1 NUT, LOCK ナット ロック RN 6 OT
12 PM53850 1 PULLEY プーリ AL
13 N4019A 2 SCREW, HEX SOCKET SET ネジ 六角穴止め M03X004 ｸﾎﾞﾐｻｷ FE
14 H2093W 2 PIN, PARALLEL ピン 平行 ﾟ4X10 Bｼｭ (H8) OT
15 PB42080 1 BKT, MOTOR ＢＫＴ モータ FE
16 H5300A 2 BOLT, HEX SOCKET ボルト 六角穴 M05X015 FE
17 W1023A 2 WASHER, LOCK ワッシャ スプリング 5M/M FE
18 W1044A 2 WASHER, FLAT ワッシャ 平 4W- 5 FE
19 XM00231 1 MOTOR, STEPPING モータ ステッピング OT
20 H5288A 4 BOLT, HEX SOCKET ボルト 六角穴 M04X010 FE
21 W1022A 4 WASHER, LOCK ワッシャ スプリング 4M/M FE
22 XP01230 1 PULLEY プーリ AL
23 N4019A 2 SCREW, HEX SOCKET SET ネジ 六角穴止め M03X004 ｸﾎﾞﾐｻｷ FE
24 A1038B 1 AMPLIFIER アンプ E3X-MDA41 OT
25 K1045C 1 FIXTURE 金具 E39-L143 OT
26 H5274A 2 BOLT, HEX SOCKET ボルト 六角穴 M03X006 FE
27 W1021A 2 WASHER, LOCK ワッシャ スプリング 3M/M FE
32 PB58590 2 COVER, SOLENOID カバー ＳＯＬ FE
33 PB52694 1 BKT, SOL ＢＫＴ ＳＯＬ FE
34 H5274A 2 BOLT, HEX SOCKET ボルト 六角穴 M03X006 FE
35 W1021A 2 WASHER, LOCK ワッシャ スプリング 3M/M FE
36 W1040A 2 WASHER, FLAT ワッシャ 平 3M/MX0.5X7 FE
37 K5357M 2 SCREW, HEX SOCKET COUNTERSUNK 小ネジ 六角穴皿 M03X006 FE
38 PB52704 1 BKT, SOL ＢＫＴ ＳＯＬ FE
39 H5274A 2 BOLT, HEX SOCKET ボルト 六角穴 M03X006 FE
40 W1021A 2 WASHER, LOCK ワッシャ スプリング 3M/M FE
41 W1040A 2 WASHER, FLAT ワッシャ 平 3M/MX0.5X7 FE
42 K5357M 2 SCREW, HEX SOCKET COUNTERSUNK 小ネジ 六角穴皿 M03X006 FE
7. PARTS SUPPLY / 部品供給 173 PTS-NXT-08JE
