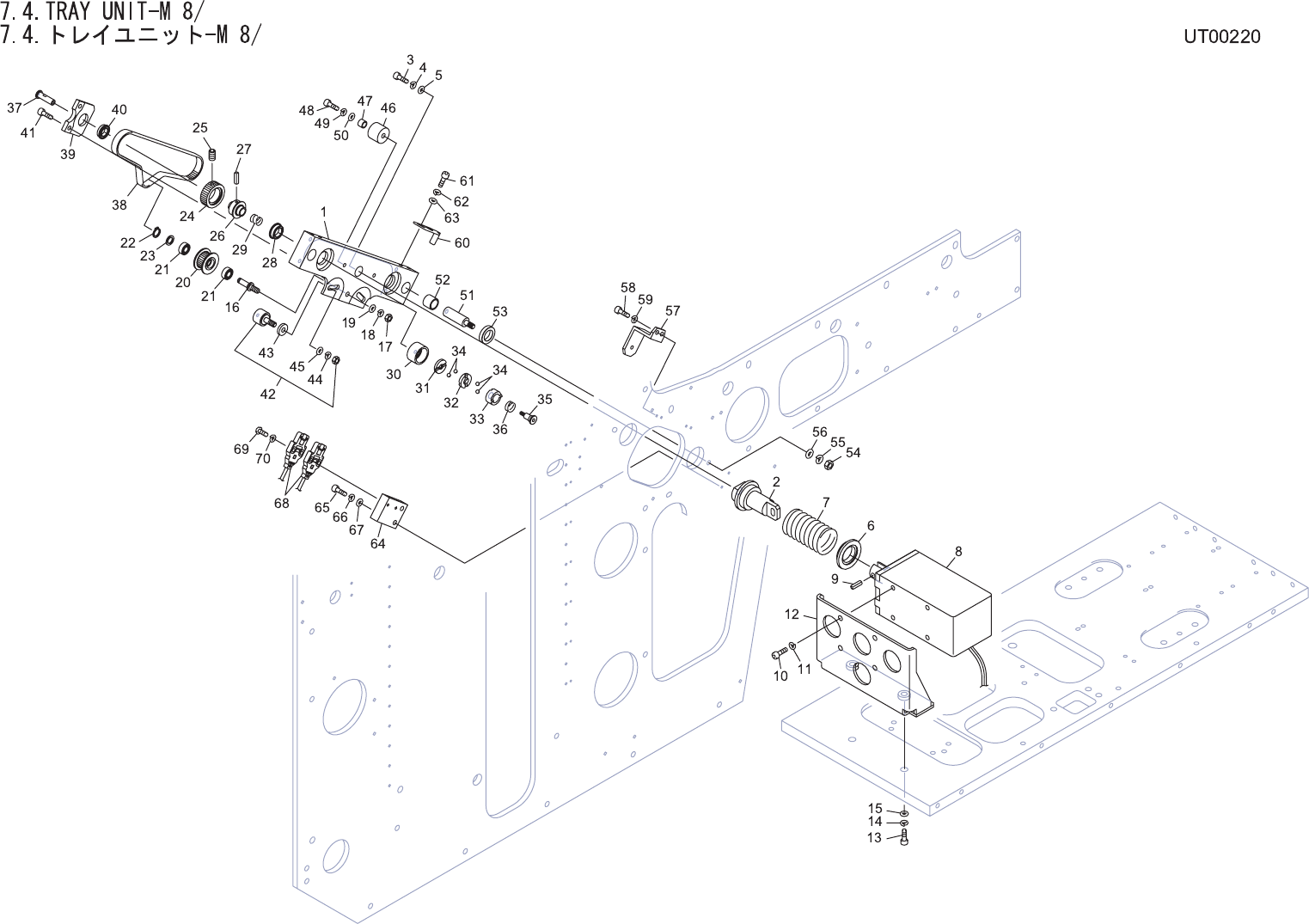

7.4.TRAY UNIT-M 8/
7.4.トレイユニット-M 8/
UT00220
No. Drg.No. & Code No. QTY Description Rating
Materials
Remarks
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
1 PM84681 1 HOLDER ホルダ AL
2 PM84673 1 ROD ロッド FE
3 H5341A 1 BOLT, HEX SOCKET ボルト 六角穴 M08X020 FE
4 W1025A 1 WASHER, LOCK ワッシャ スプリング 8M/M FE
5 W1052A 1 WASHER, FLAT ワッシャ 平 8M/MX1.6X17(1W-8) FE
6 PM53410 1 HOLDER, SPRING 受け スプリング AL
7 PZ14561 1 SPRING スプリング FE
8 XS01882 1 SOL ＳＯＬ OT
9 H2056A 1 PIN, SPRING ピン スプリング 4ﾟX14 OT
10 H5287A 4 BOLT, HEX SOCKET ボルト 六角穴 M04X008 ｾﾞﾝﾈｼﾞ FE
11 W1022A 4 WASHER, LOCK ワッシャ スプリング 4M/M FE
12 PB52761 1 BKT ＢＫＴ FE
13 H5302A 2 BOLT, HEX SOCKET ボルト 六角穴 M05X020 FE
14 W1023A 2 WASHER, LOCK ワッシャ スプリング 5M/M FE
15 W1050A 2 WASHER, FLAT ワッシャ 平 5M/MX1.0X10(1W-5) FE
16 PM84650 1 SHAFT シャフト FE
17 N1080A 1 NUT, HEX ナット 六角 M 4 P=0.7 FE
18 W1022A 1 WASHER, LOCK ワッシャ スプリング 4M/M FE
19 W1041A 1 WASHER, FLAT ワッシャ 平 4M/MX0.8X9(1W-4) FE
20 XP01220 1 PULLEY プーリ AL
21 H4142D 2 BEARING ベアリング MR84ZZ OT
22 S10267 1 CIR-CLIP サークリップ STW 4 OT
23 W10042 1 WASHER ワッシャ LRB4-0.5 FE
24 XP01211 2 PULLEY プーリ AL
25 N40171 4 SCREW, HEX SOCKET SET ネジ 六角穴止め M02.5X004 ﾋﾗｻｷ FE
26 PM84633 2 HOLDER, BEARING ホルダ ベアリング FE
27 H2093Z 2 PIN, PARALLEL ピン 平行 ﾟ2X12 Bｼｭ ｽﾃﾝﾚｽ OT
28 H4141F 2 BEARING ベアリング MF128ZZS OT
29 PZ21740 2 SPRING スプリング FE
30 PM84580 2 HOLDER ホルダ FE
31 PM84591 2 RING リング FE
32 PM84601 2 RING リング FE
33 PM97363 2 CLUTCH クラッチ FE
34 H5066R 8 BALL, STEEL ボール スチール 2M/M FE
35 PM84620 2 BOLT ボルト FE
36 PZ21750 2 SPRING スプリング FE
37 PM84641 2 SHAFT シャフト FE
38 H4509X 1 BELT, TIMING ベルト タイミング 280-2GT-6 OT
