1. PARTS PLACING / 部品装着 76 PTS-NXT-08JE
1.5.3. H08 HEAD 3/
1.5.3. H08 ヘッド 3/
UH00470
No. Drg.No. & Code No. QTY Description Rating
Materials
Remarks
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
73 N1074Z 2 NUT, HEX ナット 六角 M 2.5 ｽﾃﾝﾚｽ FE
73.1 W1020H 2 WASHER, LOCK ワッシャ スプリング 2.5M/M FE
74 K51696 4 SCREW, C/R COUNTERSUNK 小ネジ 十穴皿 M02.6X008 FE
75 S4028H 1 SENSOR センサ EX-11A-FJ-PN(ｽﾘｯﾄﾂｷ) OT
76 K5175R 4 SCREW, C/R PAN 小ネジ 十穴鍋 M02X004 ｽﾃﾝﾚｽ FE
77 PB02280 1 BKT ＢＫＴ FE
78 H5268T 4 BOLT, HEX SOCKET ボルト 六角穴 M02.5X006 FE
79 W1020H 4 WASHER, LOCK ワッシャ スプリング 2.5M/M FE
80 PX02280 1 SEAL, BAR CODE シール バーコード OT
81 PX0019
0
1 NAMEPLAT
E
銘板 PL
1. PARTS PLACING / 部品装着 75 PTS-NXT-08JE
1. PARTS PLACING / 部品装着 76 PTS-NXT-08JE

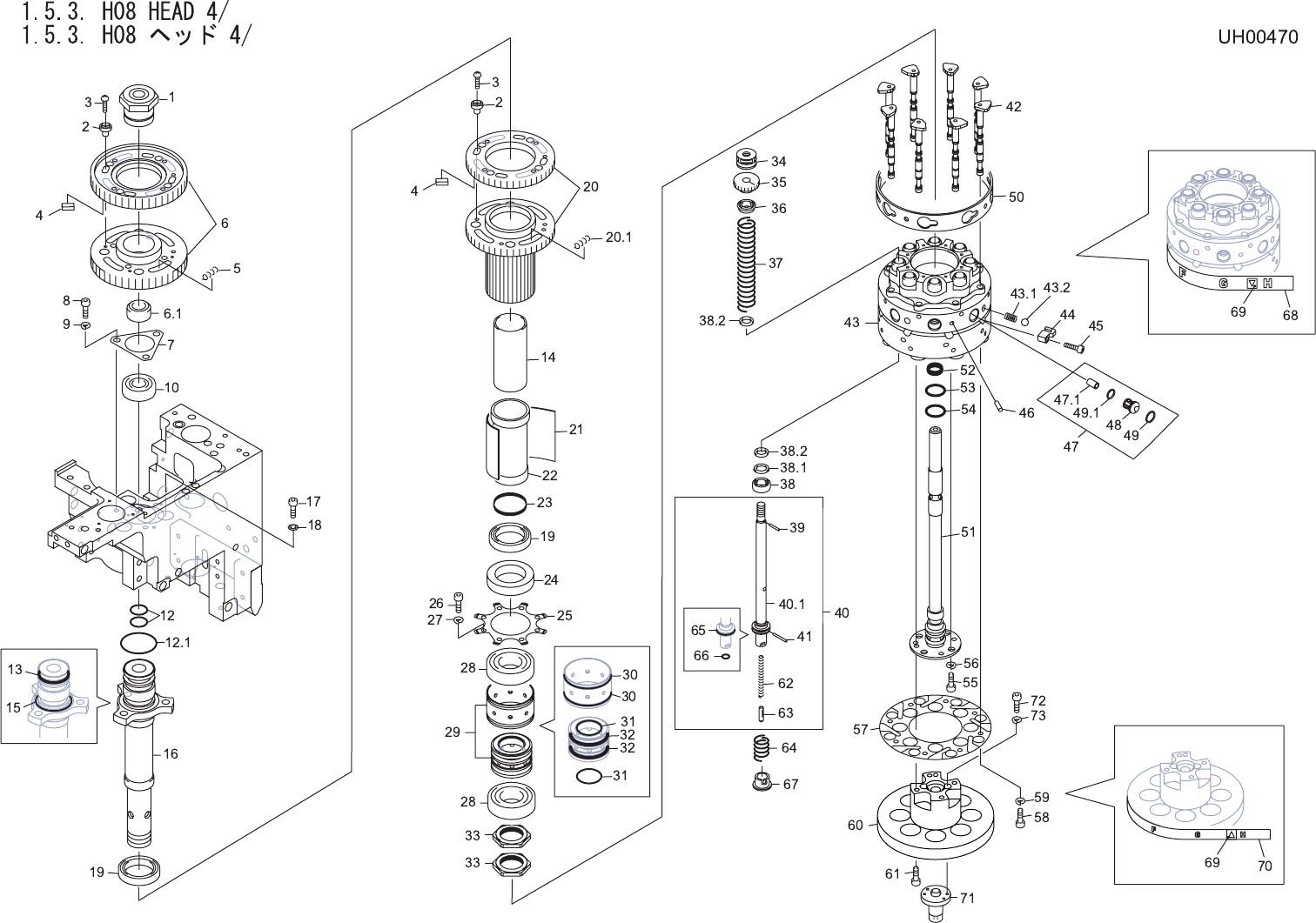

1.5.3. H08 HEAD 4/
1.5.3. H08 ヘッド 4/
UH00470
No. Drg.No. & Code No. QTY Description Rating
Materials
Remarks
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
1 XR00280 1 RING, LOCKING リング 締結 OT
2 PM04890 8 COLLAR カラー FE
3 K5175X 8 SCREW, C/R PAN 小ネジ 十穴鍋 M02X008 ｽﾃﾝﾚｽ SUS FE
4 XS00871 6 SHEET シート OT
5 PZ26350 4 SPRING スプリング FE
6 PM00028 1 GEAR ギヤ OT
6.1 PM07681 1 COLLAR カラー FE
7 PP00090 1 RETAINER, BEARING 押え ベアリング FE
8 H5275A 3 BOLT, HEX SOCKET ボルト 六角穴 M03X008 FE
9 W1021A 3 WASHER, LOCK ワッシャ スプリング 3M/M FE
10 H41307 1 BEARING ベアリング 697ZZ1 OT
12 H1162W 2 PACKING パッキン MYN-7 OT
12.1 H1166W 1 PACKING パッキン MYN-16 OT
13 H1165B 1 PACKING パッキン MYN-12 OT
14 PM04481 1 COLLAR, BEARING カラー ベアリング FE
15 A5053R 1 O RING Ｏリング S 16 OT
16 PM04835 1 SHAFT, CENTER シャフト センタ AL
17 H5293A 3 BOLT, HEX SOCKET ボルト 六角穴 M04X025 FE
18 W1011A 3 WASHER, CONICAL ワッシャ 皿 M- 4-L FE
19 H4897K 2 BEARING ベアリング CR15-21(0ｷｭｳ･WINDERL245X) OT
20 PM00016 1 GEAR ギヤ OT
20.1 PZ04640 4 SPRING スプリング FE
21 XS01220 1 SHEET シート OT
22 PM04460 1 COLLAR, BEARING カラー ベアリング FE
23 A50545 1 O RING Ｏリング ﾟ17.9X1.1(NBR) OT
24 PM04491 1 COLLAR カラー AL
25 PP00121 1 PLATE, RETAINING プレート 押え FE
26 H5265A 8 BOLT, HEX SOCKET ボルト 六角穴 M02X005 FE
27 W1020A 8 WASHER, LOCK ワッシャ スプリング 2M/M FE
28 H42220 1 BEARING ベアリング 7901CTYDBC7P5 OT
29 PM16403 1 COLLAR, BEARING カラー ベアリング AL
30 PZ02870 2 O RING Ｏリング OT
31 A51720 2 O RING Ｏリング SS 12 OT
32 H1169R 2 PACKING パッキン PPD-20 OT
33 PM04881 2 RETAINER, BEARING 押え ベアリング AL
34 PM04912 8 PUSHER プッシャ FE
35 PM12713 8 GEAR ギヤ FE
36 H4141H 8 BEARING ベアリング MF85ZZS OT
