8.4.2. PARTS EJECT UNIT-L
8.4.2. 部品排出ユニット-L
UK00808
No. Drg.No. & Code No. QTY Description Rating
Materials
Remarks
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
111 H5166A 1 BOLT, HEX ボルト 六角 M03X012 FE
112 N1076A 1 NUT, HEX ナット 六角 M 3 P=0.5 FE
113 PB20470 1 PLATE プレート FE
114 H5287A 2 BOLT, HEX SOCKET ボルト 六角穴 M04X008 FE
115 W1022A 2 WASHER, LOCK ワッシャ スプリング 4M/M FE
116 PM03542 2 PIN ピン FE
117 K5357M 1 SCREW, HEX SOCKET COUNTERSUNK 小ネジ 六角穴皿 M03X006 FE
118 W1042A 1 WASHER, FLAT ワッシャ 平 4W- 3 FE
119 K5357T 1 SCREW, HEX SOCKET COUNTERSUNK 小ネジ 六角穴皿 M03X008 FE
120 PB32573 1 BKT ＢＫＴ FE
121 K5359E 2 SCREW, HEX SOCKET COUNTERSUNK 小ネジ 六角穴皿 M04X008 FE
122 PM03542 1 PIN ピン FE
123 W1042A 1 WASHER, FLAT ワッシャ 平 4W- 3 FE
124 H5275A 2 BOLT, HEX SOCKET ボルト 六角穴 M03X008 FE
125 W1021A 2 WASHER, LOCK ワッシャ スプリング 3M/M FE
126 W1040A 2 WASHER, FLAT ワッシャ 平 3M/MX0.5X7 FE
127 PH00544 1 BKT, CLAMP ＢＫＴ クランプ PL
128 H5288A 2 BOLT, HEX SOCKET ボルト 六角穴 M04X010 FE
129 W1022A 2 WASHER, LOCK ワッシャ スプリング 4M/M FE
131 N1080A 2 NUT, HEX ナット 六角 M 4 P=0.7 FE
132 PZ02392 1 SW, MICRO ＳＷ マイクロ OT
133 K5256G 1 SCREW, HEX SOCKET BUTTON 小ネジ 六角穴ボタン M03X012 FE
134 AA98303 1 CLAMPER クランパ OT
135 PB28271 1 BKT ＢＫＴ FE
136 K51692 3 SCREW, C/R COUNTERSUNK 小ネジ 十穴皿 M02.5X006(ｽﾃﾝﾚｽ) FE
137 PS02181 1 SHEET シート OT
138 XK02400 1 BOARD, PRINTED CIRCUIT 基板 プリント OT
139 S3059L 2 SPACER スペーサ EM-2 OT
140 H5268Z 2 BOLT, HEX SOCKET ボルト 六角穴 M02.5X008 FE
141 W1020H 2 WASHER, LOCK ワッシャ スプリング 2.5M/M FE
142 W1039H 6 WASHER, FLAT ワッシャ 平 2.5M/M FE
143 PB31282 1 COVER カバー FE
144 K51753 2 SCREW, C/R PAN 小ネジ 十穴鍋 M02X016 ｽﾃﾝﾚｽ FE
145 W1020A 2 WASHER, LOCK ワッシャ スプリング 2M/M FE
146 PS01175 1 SHEET シート OT
147 AA98202 1 BLOCK ブロック OT
148 PM03956 1 PIN, ECCENTRIC ピン 偏心 FE
149 PM03965 1 PIN, ECCENTRIC ピン 偏心 FE
8. ACCESSORIES / アクセサリ 230 PTS-NXT-08JE
8.4.2. PARTS EJECT UNIT-L
8.4.2. 部品排出ユニット-L
UK00808
No. Drg.No. & Code No. QTY Description Rating
Materials
Remarks
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
150 N1080A 2 NUT, HEX ナット 六角 M 4 P=0.7 FE
151 W1022A 2 WASHER, LOCK ワッシャ スプリング 4M/M FE
152 RH04750 1 HARNESS ハーネス OT
153 K51757 2 SCREW, C/R PAN 小ネジ 十穴鍋 M02.5X006 ｽﾃﾝﾚｽ FE
154 PZ2917
0
1 TUBE チュー
ブ
PL
8. ACCESSORIES / アクセサリ 231 PTS-NXT-08JE

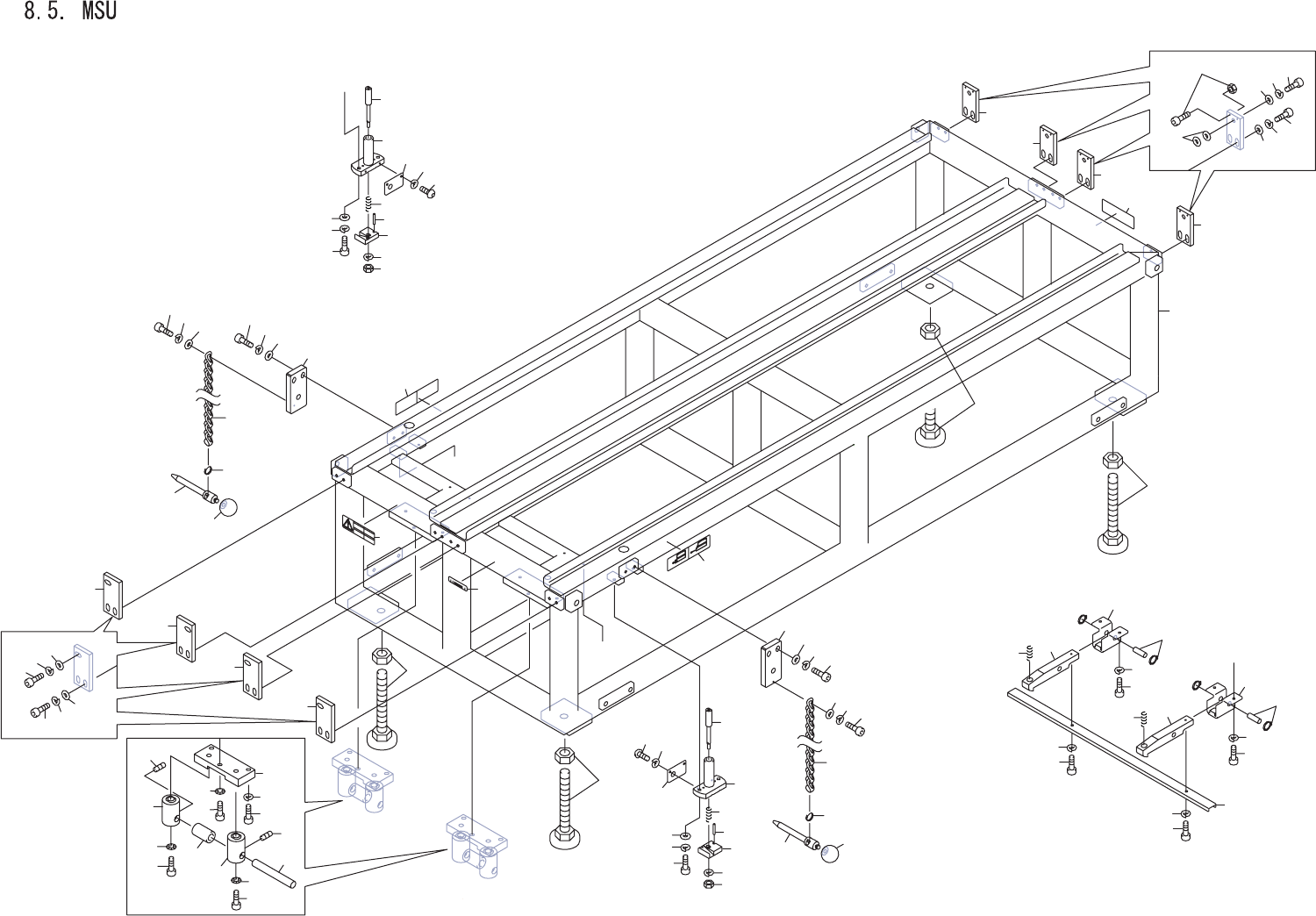

A
BB
BB
AA
AA
1
2
3
4
6
7
8
8
9
5
10
9
10
11
11
12
13
14
15
16
18
19
20
21
22
2
2
2
14
17
18
19
23
24
25
26
27
28
30
31
32
33
35
36
21
22
27
28
23
24
25
26
30
31
32
34
35
36
37
38
39
37
38
39
29
29
40
40
15
16
17
63
41
45
46
47
41
45
46
47
48
48
48
48
50
51
52
53
54
55
49
57
58
59
60
61
62
56
56
56
56
64
65
64
65
42
43
44
42
43
44
55.1
UK01504
