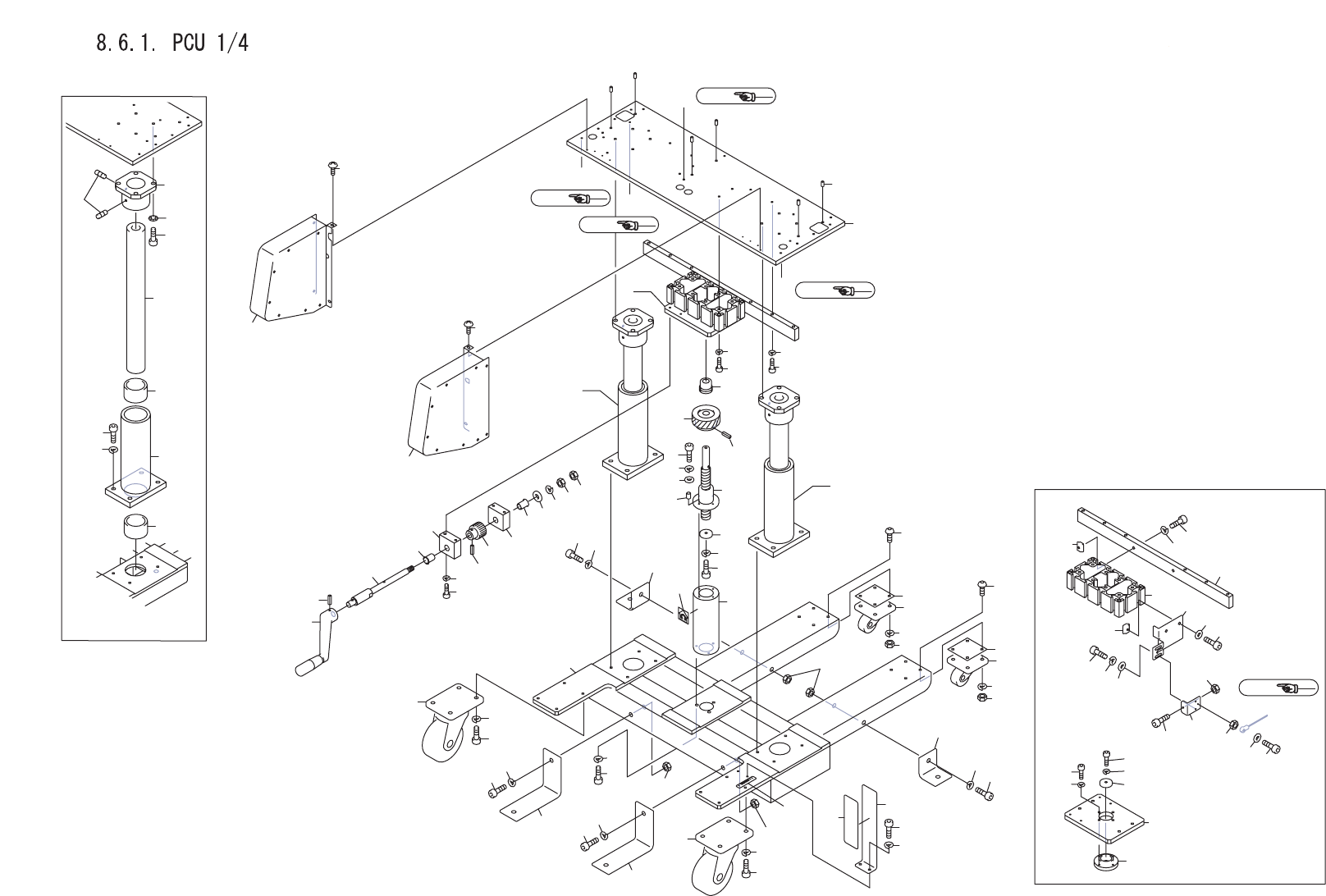

8. ACCESSORIES / アクセサリ 236 PTS-NXT-08JE
8.6.1. PCU 1/4
UX04200(M3S)
UX04300(M6S)
No. Drg.No. & Code No. QTY Description Rating
Materials
Remarks
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
1 PM02EG0 1 FRAME フレーム FE
5 K2024B 2 CASTER キャスタ NO.102HB2-EP OT
5.1 PB70850 2 SPACER スペーサ AL
6 K52584 8 SCREW, HEX SOCKET BUTTON 小ネジ 六角穴ボタン M06X012(3ｶ ｼﾛ) FE
7 W1106F 8 WASHER, LOCK ワッシャ スプリング 6M/M(3ｶ ｼﾛ) FE
8 N1079K 8 NUT, HEX ナット 六角 M06(3ｶ ｼﾛ) FE
9 K21429 2 CASTER キャスタ NO.107BS OT
10 H5428F 8 BOLT, HEX SOCKET ボルト 六角穴 M08X015(3ｶ ｼﾛ) FE
11 W1106G 8 WASHER, LOCK ワッシャ スプリング 8M/M(3ｶ ｼﾛ) FE
12 PB77830 1 BKT ＢＫＴ FE
13 H5425C 2 BOLT, HEX SOCKET ボルト 六角穴 M06X012(3ｶ ｼﾛ) FE
14 W1106F 2 WASHER, LOCK ワッシャ スプリング 6M/M(3ｶ ｼﾛ) FE
15 PZ20500 1 SCALE スケール PL
16 PM87060 2 HOLDER ホルダ FE
17 H5428N 8 BOLT, HEX SOCKET ボルト 六角穴 M08X025(3ｶ ｼﾛ) FE
18 W1106G 8 WASHER, LOCK ワッシャ スプリング 8M/M(3ｶ ｼﾛ) FE
19 H30638 4 BUSHING ブシュ SPB-405030 OT
20 H5055K 2 HOLDER ホルダ STHSB40 OT
21 N4046B 4 SCREW, HEX SOCKET SET ネジ 六角穴止め M06X008(3ｶ ｼﾛ) FE
22 S2312N 2 SHAFT シャフト HGP40X20X370 OT
23 PM02EZ1 1 PLATE, BASE プレート ベース AL
24 H2095A 6 PIN, PARALLEL ピン 平行 ﾟ6X12 Aｼｭ (M6) OT
25 H5428M 8 BOLT, HEX SOCKET ボルト 六角穴 M08X022(3ｶ ｼﾛ) FE
26 W1014B 8 WASHER, CONICAL ワッシャ 皿 M-8-H(3ｶ ｼﾛ) FE
27 PM009B0 1 SPACER スペーサ AL
28 H54272 3 BOLT, HEX SOCKET ボルト 六角穴 M06X020(3ｶ ｼﾛ) FE
29 W1106F 3 WASHER, LOCK ワッシャ スプリング 6M/M(3ｶ ｼﾛ) FE
30 XN00241 1 SCREW, TRAPEZOID ネジ 台形 OT
31 H5425D 1 BOLT, HEX SOCKET ボルト 六角穴 M06X015(3ｶ ｼﾛ) FE
32 W1106F 1 WASHER, LOCK ワッシャ スプリング 6M/M(3ｶ ｼﾛ) FE
33 W1087R 1 WASHER ワッシャ R10-27 OT
34 K11355 4 COLLAR カラー CLBSB6-7.5 OT
35 H5426S 4 BOLT, HEX SOCKET ボルト 六角穴 M04X018(3ｶ ｼﾛ) FE
36 W1106D 4 WASHER, LOCK ワッシャ スプリング 4M/M(3ｶ ｼﾛ) FE
37 W1043C 4 WASHER, FLAT ワッシャ 平 4W-4(3ｶ ｼﾛ) FE
38 W1090F 1 WASHER ワッシャ WSSB25-6-5 FE
39 H5425D 1 BOLT, HEX SOCKET ボルト 六角穴 M06X015(3ｶ ｼﾛ) FE
40 W1106F 1 WASHER, LOCK ワッシャ スプリング 6M/M(3ｶ ｼﾛ) FE
8. ACCESSORIES / アクセサリ 237 PTS-NXT-08JE
8.6.1. PCU 1/4
UX04200(M3S)
UX04300(M6S)
No. Drg.No. & Code No. QTY Description Rating
Materials
Remarks
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
41 PM25691 1 GEAR, SPIRAL BEVEL ギヤ スパイラルベベル OT
42 H2065A 1 PIN, SPRING ピン スプリング 5ﾟX40 FE
43 H4121T 1 BEARING ベアリング NAX1523 OT
44 PM87590 1 HOLDER, BEARING ホルダ ベアリング AL
45 H5427E 4 BOLT, HEX SOCKET ボルト 六角穴 M05X018(3ｶ ｼﾛ) FE
46 W1106E 4 WASHER, LOCK ワッシャ スプリング 5M/M(3ｶ ｼﾛ) FE
47 PM87600 2 BLOCK ブロック AL
48 H48987 2 BEARING, DRY ベアリング ドライ JZF12-20 OT
49 H5427S 4 BOLT, HEX SOCKET ボルト 六角穴 M05X050(3ｶ ｼﾛ) FE
50 W1106E 4 WASHER, LOCK ワッシャ スプリング 5M/M(3ｶ ｼﾛ) FE
51 PM65583 1 SHAFT シャフト FE
52 W1090C 1 WASHER ワッシャ WSSB20-10-3 OT
53 N1094D 2 NUT, HEX ナット 六角 M10 3ｼｭ(3ｶ ｼﾛ) FE
54 W1106K 1 WASHER, LOCK ワッシャ スプリング 10M/M(3ｶ ｼﾛ) FE
55 PM65561 1 GEAR, SPIRAL BEVEL ギヤ スパイラルベベル OT
56 H2031C 1 PIN, SPRING ピン スプリング ﾟ5X20 FE
57 XH01150 1 HANDLE ハンドル OT
58 H2063T 1 PIN, SPRING ピン スプリング ﾟ5X25 FE
59 PB55301 1 PLATE プレート AL
60 XH00891 1 FRAME フレーム OT
61 H5428C 4 BOLT, HEX SOCKET ボルト 六角穴 M06X060(3ｶ ｼﾛ) FE
62 W1106F 4 WASHER, LOCK ワッシャ スプリング 6M/M(3ｶ ｼﾛ) FE
63 PM93200 1 BAR バー AL
64 H54277 6 BOLT, HEX SOCKET ボルト 六角穴 M06X040(3ｶ ｼﾛ) FE
65 W1106F 6 WASHER, LOCK ワッシャ スプリング 6M/M(3ｶ ｼﾛ) FE
66 N10034 2 NUT ナット SFB-103(M6) OT
67 H54274 2 BOLT, HEX SOCKET ボルト 六角穴 M06X025(3ｶ ｼﾛ) FE
68 W1106F 2 WASHER, LOCK ワッシャ スプリング 6M/M(3ｶ ｼﾛ) FE
69 PB77840 1 BKT ＢＫＴ FE
70 H5425D 2 BOLT, HEX SOCKET ボルト 六角穴 M06X015(3ｶ ｼﾛ) FE
71 W1106F 2 WASHER, LOCK ワッシャ スプリング 6M/M(3ｶ ｼﾛ) FE
72 N10034 2 NUT ナット SFB-103(M6) OT
73 PB65811 1 BKT ＢＫＴ FE
74 H5426L 2 BOLT, HEX SOCKET ボルト 六角穴 M04X010(3ｶ ｼﾛ) FE
75 W1106D 2 WASHER, LOCK ワッシャ スプリング 4M/M(3ｶ ｼﾛ) FE
76 W1043C 2 WASHER, FLAT ワッシャ 平 4W-4(3ｶ ｼﾛ) FE
77 H5309C 1 BOLT, HEX SOCKET ボルト 六角穴 M05X050ｾﾞﾝﾈｼﾞ(3ｶ ｼﾛ) FE
78 N1079H 1 NUT, HEX ナット 六角 M05(3ｶ ｼﾛ) FE
8. ACCESSORIES / アクセサリ 238 PTS-NXT-08JE
