8.6.1. PCU 3/ UX04200(M3S) UX04300(M6S) No. Drg.No. & Code No. QTY Description Rating Materials Remarks 番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考 88 W1108H 1 WASHER, FLAT ワッシャ 平 M06(3ｶ ｼﾛ) FE 89 T21234 2 HINGE 蝶番 TH-TM-9 OT …
8.6.1. PCU 3/
UX04200(M3S)
UX04300(M6S)
No. Drg.No. & Code No. QTY Description Rating
Materials
Remarks
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
49 PB77850 2 BKT ＢＫＴ FE
50 H5426N 4 BOLT, HEX SOCKET ボルト 六角穴 M04X015(3ｶ ｼﾛ) FE
51 W1011B 4 WASHER, CONICAL ワッシャ 皿 M-4-L(3ｶ ｼﾛ) FE
52 PB82960 2 PLATE プレート FE
53 H54252 4 BOLT, HEX SOCKET ボルト 六角穴 M03X008(3ｶ ｼﾛ) FE
54 W1106C 4 WASHER, LOCK ワッシャ スプリング 3M/M(3ｶ ｼﾛ) FE
55 PB83000 1 STOPPER ストッパ FE
56 PB82990 1 STOPPER ストッパ FE
57 PB82950 1 BKT ＢＫＴ FE
58 PB83010 1 BKT ＢＫＴ FE
59 H5426L 4 BOLT, HEX SOCKET ボルト 六角穴 M04X010(3ｶ ｼﾛ) FE
60 W1106D 4 WASHER, LOCK ワッシャ スプリング 4M/M(3ｶ ｼﾛ) FE
61 PB68431 2 BKT ＢＫＴ FE
62 H5426L 4 BOLT, HEX SOCKET ボルト 六角穴 M04X010(3ｶ ｼﾛ) FE
63 W1106D 4 WASHER, LOCK ワッシャ スプリング 4M/M(3ｶ ｼﾛ) FE
64 S3021G 2 SPRING スプリング WL5-40 OT
65 N4034F 2 SCREW, HEX SOCKET SET ネジ 六角穴止め M04X015(3ｶ ｼﾛ) FE
66 N1079X 2 NUT, HEX ナット 六角 M04 3ｼｭ(3ｶ ｼﾛ) FE
67 XW00490 2 WIRE ワイヤ OT
68 A5039N 4 RETAINER, WIRING 押え 配線 AL3 OT
69 K5180S 4 SCREW, C/R PAN 小ネジ 十穴鍋 M04X012(3ｶ ｼﾛ) FE
70 W1106D 4 WASHER, LOCK ワッシャ スプリング 4M/M(3ｶ ｼﾛ) FE
71 W1108S 4 WASHER, FLAT ワッシャ 平 M4X0.8X9(1W-4)(3ｶ ｼﾛ) FE
72 PM93241 4 COLLAR カラー FE
73 PB77970 4 LINK リンク FE
74 K5357B 4 SCREW, HEX SOCKET COUNTERSUNK 小ネジ 六角穴皿 M03X004(3ｶ ｼﾛ) FE
75 PM02ES0 2 COLLAR カラー FE
76 PM02ET0 2 PIN ピン FE
77 N1079G 2 NUT, HEX ナット 六角 M04(3ｶ ｼﾛ) FE
78 W1108S 2 WASHER, FLAT ワッシャ 平 M4X0.8X9(1W-4)(3ｶ ｼﾛ) FE
80 PM02FA2 1 LEVER レバー FE
81 H5426S 2 BOLT, HEX SOCKET ボルト 六角穴 M04X018(3ｶ ｼﾛ) FE
82 N1079G 2 NUT, HEX ナット 六角 M04(3ｶ ｼﾛ) FE
83 N21195 1 GRIP 握り PCA8-30 OT
84 S3253G 1 SPRING スプリング WT10-35 OT
85 H5428C 1 BOLT, HEX SOCKET ボルト 六角穴 M06X060(3ｶ ｼﾛ) FE
86 N1079K 1 NUT, HEX ナット 六角 M06(3ｶ ｼﾛ) FE
87 W1108H 1 WASHER, FLAT ワッシャ 平 M06(3ｶ ｼﾛ) FE
8. ACCESSORIES / アクセサリ 248 PTS-NXT-08JE
8.6.1. PCU 3/
UX04200(M3S)
UX04300(M6S)
No. Drg.No. & Code No. QTY Description Rating
Materials
Remarks
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
88 W1108H 1 WASHER, FLAT ワッシャ 平 M06(3ｶ ｼﾛ) FE
89 T21234 2 HINGE 蝶番 TH-TM-9 OT
90 K5357L 6 SCREW, HEX SOCKET COUNTERSUNK 小ネジ 六角穴皿 M03X006(3ｶ ｼﾛ) FE
91 K53579 6 SCREW, HEX SOCKET COUNTERSUNK 小ネジ 六角穴皿 M03X010(3ｶ ｼﾛ) FE
92 W1106C 6 WASHER, LOCK ワッシャ スプリング 3M/M(3ｶ ｼﾛ) FE
93 N1079F 6 NUT, HEX ナット 六角 M03(3ｶ ｼﾛ) FE
94 PX06040 1 NAMEPLATE, OPERATION 銘板 操作 OT
95 R2027L 1 RING リン
グ
ﾘﾝ-B101(ｺｸﾖ) OT
8. ACCESSORIES / アクセサリ 249 PTS-NXT-08JE

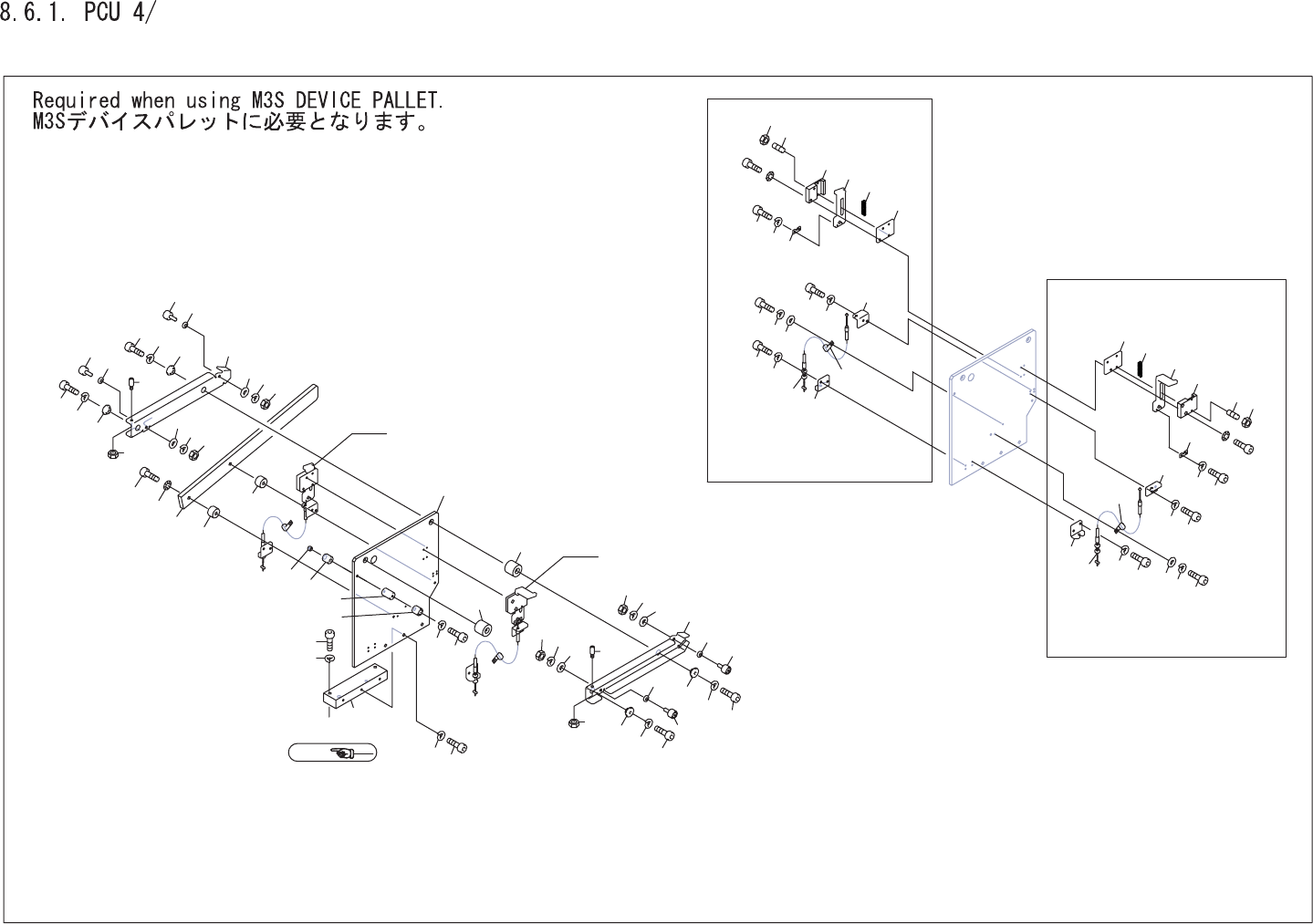

A
T3
T4
GG
Ref.1/
DETAIL T4
DETAIL T3
7
8
8
1
11
13
16
17
13
9
10
5
6
16
17
12
13
13
2
3
4
14
14
18
26
27
28
26
27
28
29
30
31
29
30
31
33
34
35
36
37
35.1
36
37
38
39
40
38
39
40
48
47
47
50
51
52
18.1
18
18.1
26.1
26.1
41
42
43
41
42
43
54
55
56
53
54
55
56
53
21
22
23
19
20
19
20
21
22
23
24
25
21
22
23
19
20
19
20
21
22
23
24
25
44
44
UX04300(M6S)
UX04200(M3S)
