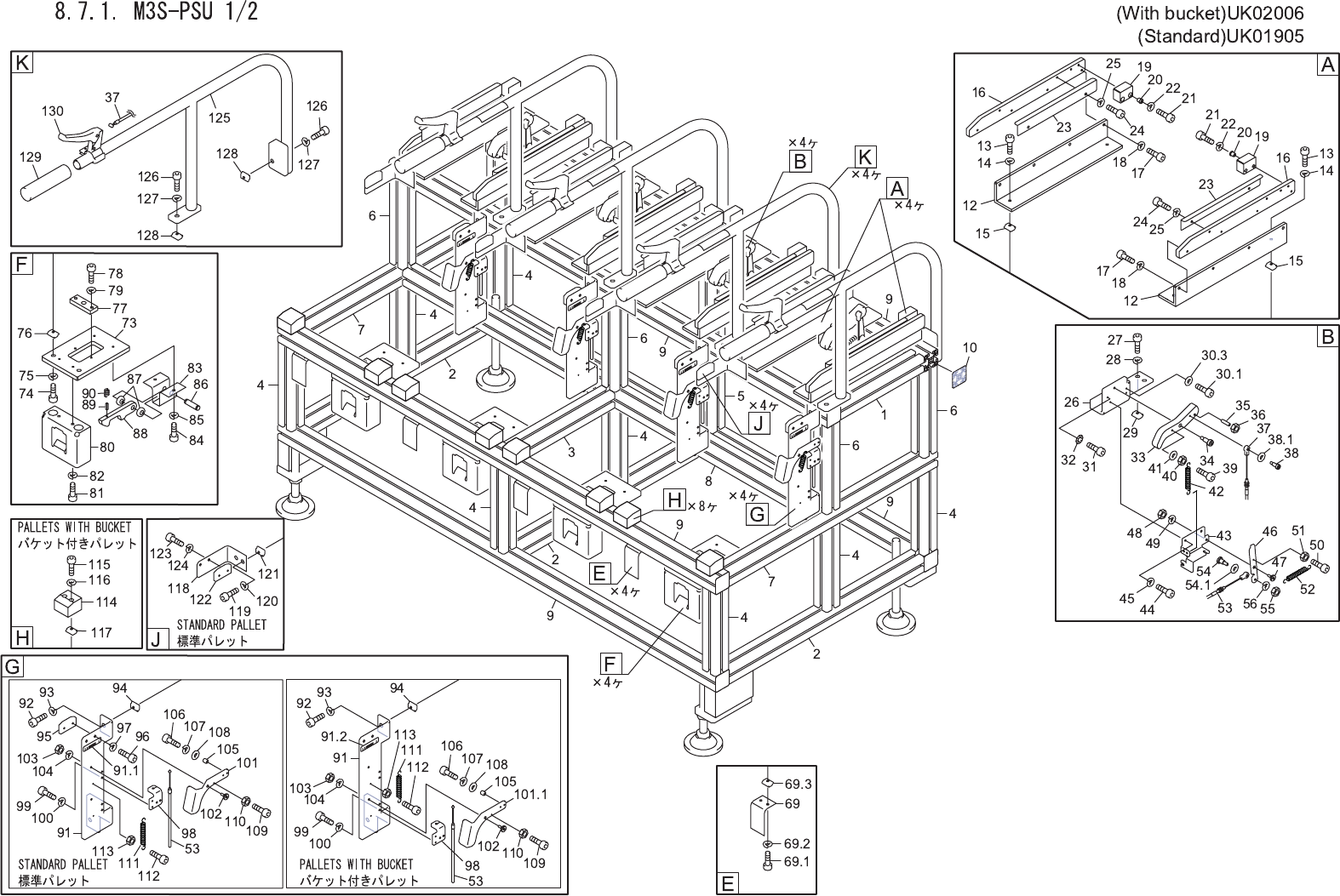

8.7.1. M3S-PSU 1/2
(With bucket)UK02006
(Standard)UK01905
No. Drg.No. & Code No. QTY Description Rating
Materials
Remarks
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
1 PZ21590 3 FRAME フレーム OT
2 PZ22420 3 FRAME フレーム OT
3 PZ23860 1 FRAME フレーム OT
4 PZ26240 8 FRAME フレーム OT
5 PZ26250 1 FRAME フレーム OT
6 PZ27190 5 FRAME フレーム OT
7 PZ27220 2 FRAME フレーム OT
8 PZ27230 1 FRAME フレーム OT
9 PZ27240 5 FRAME フレーム OT
10 K2173E 12 CAP キャップ NC4040 OT
12 PB60511 8 BKT, SUPPORT ＢＫＴ 支え AL
13 H5428L 16 BOLT, HEX SOCKET ボルト 六角穴 M08X020(3ｶ ｼﾛ) FE
14 W1106G 16 WASHER, LOCK ワッシャ スプリング 8M/M(3ｶ ｼﾛ) FE
15 N1003R 16 NUT ナット SFB-004(M8) FE
16 PM93371 8 GUIDE, RAIL ガイド レール FE
17 H5427C 32 BOLT, HEX SOCKET ボルト 六角穴 M05X015(3ｶ ｼﾛ) FE
18 W1106E 32 WASHER, LOCK ワッシャ スプリング 5M/M(3ｶ ｼﾛ) FE
19 PG02860 8 STOPPER ストッパ PL
20 K1138S 16 COLLAR カラー AZC5 OT
21 H5427E 16 BOLT, HEX SOCKET ボルト 六角穴 M05X018(3ｶ ｼﾛ) FE
22 W1106E 16 WASHER, LOCK ワッシャ スプリング 5M/M(3ｶ ｼﾛ) FE
23 PB60530 8 RAIL レール FE
24 H5427B 16 BOLT, HEX SOCKET ボルト 六角穴 M05X012(3ｶ ｼﾛ) FE
25 W1106E 16 WASHER, LOCK ワッシャ スプリング 5M/M(3ｶ ｼﾛ) FE
26 PB66682 4 BKT, PIVOT ＢＫＴ 支点 FE
27 H5428L 8 BOLT, HEX SOCKET ボルト 六角穴 M08X020(3ｶ ｼﾛ) FE
28 W1106G 8 WASHER, LOCK ワッシャ スプリング 8M/M(3ｶ ｼﾛ) FE
29 N1003R 8 NUT ナット SFB-004(M8) FE
30.1 H5426L 4 BOLT, HEX SOCKET ボルト 六角穴 M04X010(3ｶｼﾛ) FE
30.3 W1043C 4 WASHER, FLAT ワッシャ 平 4W-4(3ｶ ｼﾛ) FE
31 H5426K 4 BOLT, HEX SOCKET ボルト 六角穴 M04X008(3ｶ ｼﾛ) FE
32 W1011B 4 WASHER, CONICAL ワッシャ 皿 M-4-L(3ｶ ｼﾛ) FE
33 PJ10601 4 STOPPER ストッパ PL
34 H5120Z 4 BOLT ボルト MSB8-15 FE
35 H3170K 4 PLUNGER, BALL プランジャ ボール BPWL6 OT
36 N1079K 4 NUT, HEX ナット 六角 M06(3ｶ ｼﾛ) FE
37 XW00520 4 WIRE ワイヤ OT
38 H5120W 4 BOLT ボルト MSB6-10 OT
