8. ACCESSORIES / アクセサリ 285 PTS-NXT-08JE
A
R T
R
T
V
U
VU
D C
AA5MF [H=900]
L
M
M
D C
AA5MH [CASTER]
D C
AA5MG [H=950]
LEVELING PARTS
M
L
L
D
L
C
5
2
3
2
3
4
10
11
12
13
27
22
27
20
20
22
24.2
24.2
24.2
24.2
24.2
24.2
24.2
25.2
24.2
25.2
25.2
25.1
25.1
24
24
24
25
25
26
24
24
26
26
24
24
24
24
24
24
24
26
26
24
24
26
26
24
24
26
9
55
14
16
15
15.1
18
18.1
17
19
24
25
25.2
6
7
8
7
8
9
9
51
50
28
46
51
47
48
49
50
34
35
36
38
39
40
41
42
43
44
37
45
28
2829
29
29
29
30
31
32
33
1
24
24.1
24.2
25
25.1
25.2
26
20
22
52
53
54
52
53
54
(Standard)UK02505
(With bucket)UK02906
8. ACCESSORIES / アクセサリ 286 PTS-NXT-08JE

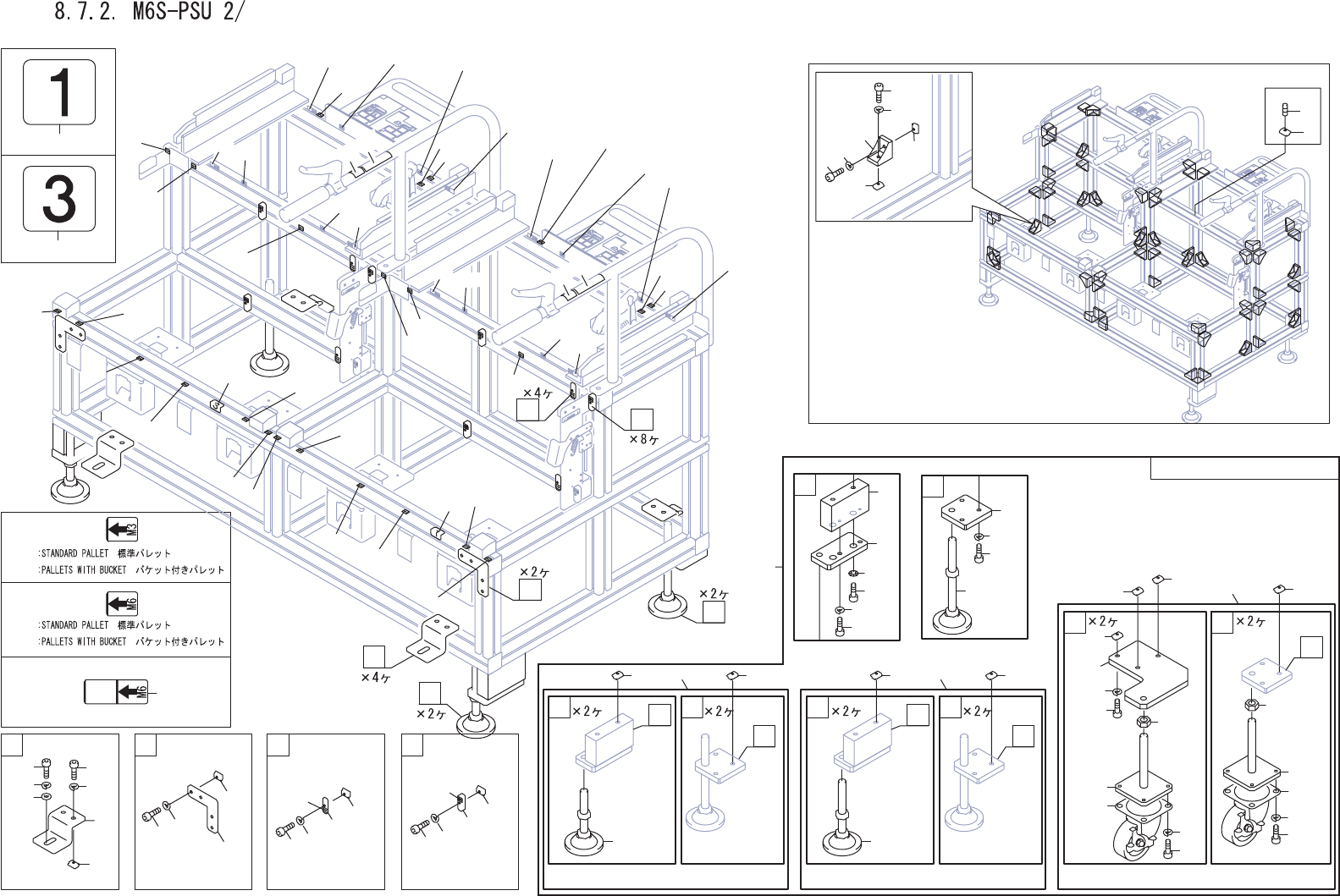

8.7.2. M6S-PSU 2/
(With bucket)UK02906
(Standard)UK02505
No. Drg.No. & Code No. QTY Description Rating
Materials
Remarks
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
1 PB76070 4 BKT ＢＫＴ FE T parts
2 H5341B 12 BOLT, HEX SOCKET ボルト 六角穴 M08X020 ﾕﾆｸﾛﾒｯｷ(ｼﾛ) FE T parts
3 W1025C 12 WASHER, LOCK ワッシャ スプリング 8M/M ﾕﾆｸﾛﾒｯｷ(ｼﾛ) FE T parts
4 W1046A 4 WASHER, FLAT ワッシャ 平 4W- 8 FE T parts
5 N1003R 8 NUT ナット SFB-004(M8) FE T parts
6 H32023 64 BKT ＢＫＴ SFJ-013 OT
7 H5428M 128 BOLT, HEX SOCKET ボルト 六角穴 M08X022(3ｶ ｼﾛ) FE
8 W1106G 128 WASHER, LOCK ワッシャ スプリング 8M/M(3ｶ ｼﾛ) FE
9 N1003R 128 NUT ナット SFB-004(M8) FE
10 H3202B 2 BKT ＢＫＴ SFJ-106 OT
11 H5428F 8 BOLT, HEX SOCKET ボルト 六角穴 M08X015(3ｶｼﾛ) FE
12 W1106G 8 WASHER, LOCK ワッシャ スプリング 8M/M(3ｶｼﾛ) FE
13 N1003R 8 NUT ナット SFB-004(M8) FE
14 PB70121 4 PLATE, STIFFENING プレート 当て FE
15 H5427C 4 BOLT, HEX SOCKET ボルト 六角穴 M05X015(3ｶ ｼﾛ) FE
15.1 W1106E 4 WASHER, LOCK ワッシャ スプリング 5M/M(3ｶ ｼﾛ) FE
16 N10033 4 NUT ナット SFB-108(M5) FE
17 PB70131 8 PLATE, STIFFENING プレート 当て FE
18 H5427F 8 BOLT, HEX SOCKET ボルト 六角穴 M05X020(3ｶ ｼﾛ) FE
18.1 W1106E 8 WASHER, LOCK ワッシャ スプリング 5M/M(3ｶ ｼﾛ) FE
19 N10033 8 NUT ナット SFB-108(M5) FE
20 PX05911 2 SEAL シール PL
22 PX05931 2 SEAL シール PL
24 PX05950 24 SEAL シール PL
24.2 PX05950 8 SEAL シール PL
PALLETS WITH BUCKET バケット付きパレット
25 PX05960 6 SEAL シール PL
25.1 PX05960 2 SEAL シール PL
STANDARD PALLET 標準パレット
25.2 PX05960 4 SEAL シール PL
PALLETS WITH BUCKET バケット付きパレット
26 PX06131 8 SEAL シール PL
27 PZ26381 2 SEAL シール PL
28 N1003R 6 NUT ナット SFB-004(M8) FE
29 N1003R 4 NUT ナット SFB-004(M8) FE
30 AA5ME01 1set LEG 脚 OT
31 AA5MF01 1set ADJUSTER, LEVEL アジャスタ レベル OT H=900mm，INT
32 AA5MG01 1set ADJUSTER, LEVEL アジャスタ レベル OT H=950mm，INT
33 AA5MH01 1set CASTER キャスタ OT CASTER
34 PB69261 2 PLATE プレート FE
35 H5428N 6 BOLT, HEX SOCKET ボルト 六角穴 M08X025(3ｶ ｼﾛ) FE
